Gotowy projekt domu Zx105 D - Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.

Zx105 D odbicie lustrzane

Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
drewniany
drewniany
dostępność projektu: 3 dni robocze
3 070
2 763
Oszczędzasz 307
drewniany
drewniany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 070
2 763
Oszczędzasz 307
Gotowy projekt domu Zx105 D - Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.

Parter 83,7 / 87,3

Sień
3,4 m²
Hol
6,8 m²
Kuchnia
9,2 m²
Salon+jadalnia
30,8 m²
Pokój
11,4 m²
Łazienka
6,5 m²
Pokój
15,8 m²
Pomieszczenie gospodarcze
3,5 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.

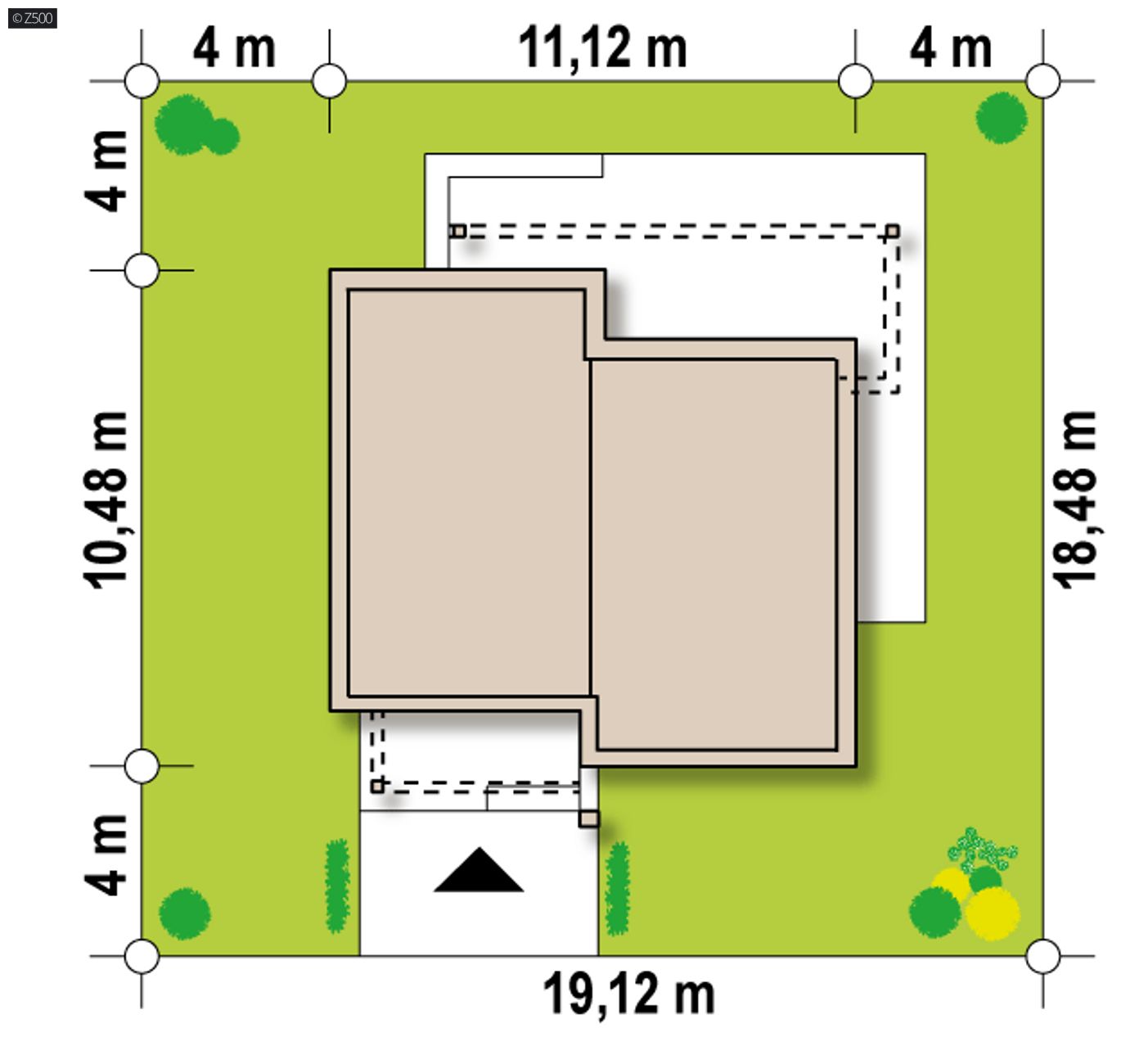

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
19,12 m
długość
18,48 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
11,12 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
83,7 / 87,3 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
102,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
244,34 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
4,11 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
88,67 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
19,12 x 18,48 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Dach
papa bitumiczna
technologia
drewniany
Konstrukcja dachu
więźba tradycyjna

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
89,65 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
72,55 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zewnętrzna≤ 0,23
MW1Ściana działowa
SD3Stropodach ocieplany≤ 0,18
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx105 D

wg cennika sekocenbud 1 kw. 2020

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 223 233  148 822

48%36%16%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

WT2017 czy WT2021?

który wariant energooszczędny wybierasz?

Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

Wybierz standard WT2017, jeśli:

  • planujesz budowę domu jeszcze w tym roku,
  • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
  • chcesz kupić projekt domu w niższej cenie.

Wybierz standard WT2021, jeśli:

  • planujesz budowę domu w roku 2021,
  • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
  • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
  • stawiasz na ekologię i ochronę środowiska,
  • doceniasz zwiększony komfort cieplny w domu.

Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

WT2017 czy WT2021?
dachy/ stropodachy
WT 2017 - 0,18 W/m2K
WT 2021 - 0,15 W/m2K
okna połaciowe
WT 2017 - 1,3 W/m2K
WT 2021 - 1,1 W/m2K
ściany zewnętrzne
WT 2017 - 0,23 W/m2K
WT 2021 - 0,20 W/m2K
okna pionowe
WT 2017 - 1,1 W/m2K
WT 2021 - 0,9 W/m2K
drzwi zewnętrzne
WT 2017 - 1,5 W/m2K
WT 2021 - 1,3 W/m2K
podłogi na gruncie
WT 2017 - 0,3 W/m2K
WT 2021 - 0,3 W/m2K
WT2017WT2021
gotowy projekt domu Zx105 D – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
gotowy projekt domu Zx105 D – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
gotowy projekt domu Zx105 D – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
gotowy projekt domu Zx105 D – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
gotowy projekt domu Zx105 D – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
gotowy projekt domu Zx105 D – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
gotowy projekt domu Zx105 D – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
gotowy projekt domu Zx105 D – aranżacja wnętrz, Kompaktowy dom w nowoczesnym stylu z dwiema sypialniami i dużą kuchnią.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
drewniany
drewniany
dostępność projektu: 3 dni robocze
3 070
2 763
Oszczędzasz 307

Zx105 to kompaktowy dom parterowy z płaskim dachem dla 2-3 osobowej rodziny.

W bryle wyraźnie zaakcentowano podział na strefy. Część reprezentacyjna to przestronny, dobrze doświetlony salon połączony z obszerną kuchnią. Jadalnia znajduje się przy dużym, dwuskrzydłowym oknie z wyjściem na boczny taras. Centralnie zlokalizowany kominek doskonale ogrzeje tę część domu, a jeden pion kominowy to rozsądne i ekonomiczne rozwiązanie. Strefa nocna to dwa pokoje oraz komfortowa łazienka z oknem. Większa sypialnia od strony ogrodu posiada wyjście na taras. Można w niej wydzielić także spora garderobę. Dodatkowo w projekcie przewidziano miejsce na schowki, pojemne szafy w sieni i holu. Dobrze rozplanowany układ wnętrza i prosta konstrukcja czynią dom funkcjonalnym i dają możliwość niemal dowolnej aranżacji.

Zx105 to propozycja dla osób, które cenią elegancki, nowoczesny design. Ciekawa forma zadaszenia tarasów, kolorystyka oraz elementy wykończenia elewacji nadają mu niepowtarzalnego stylu.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1933
  • - SZ5 Zx105 D CE (DOM SZ3-75)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Prezentowany budynek stanowi ofertę zmiany technologii budowy z murowanej na drewnianą - szkieletową. Po złożeniu zamówienia, projektanci Z500 przygotowują profesjonalną dokumentację w drewnie. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii. Zmiana technologii może wiązać się również z dodatkowymi modyfikacjami układu wnętrza wynikającymi z wymogów konstrukcji drewnianej.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
