Zx63 D
Adaptacja projektu
zapytaj o projekt
Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Zx63 D - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze

Zx63 D odbicie lustrzane
Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze

koncepcja
koncepcja
koncepcja
koncepcja
lustrzane odbicie
Gotowy projekt domu Zx63 D - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
Gotowy projekt domu Zx63 D - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
salon od frontu
łazienka z prysznicem na parterze
duże przeszklenia

Parter 54,9 / 75,3

Sień
5,4 m²
Hol+schody
5,4 m²
Łazienka
2,9 m²
Salon+jadalnia
19,1 m²
Kuchnia
9,0 m²
Spiżarka
3,5 m²
Pokój
9,6 m²
Garaż
20,4 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
zacieniony taras
sypialnia z garderobą
pełne piętro

Piętro 50,5

Hol
5,4 m²
Pokój
11,2 m²
Pokój
11,1 m²
Łazienka
6,2 m²
Pokój
12,1 m²
Garderoba
4,5 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze

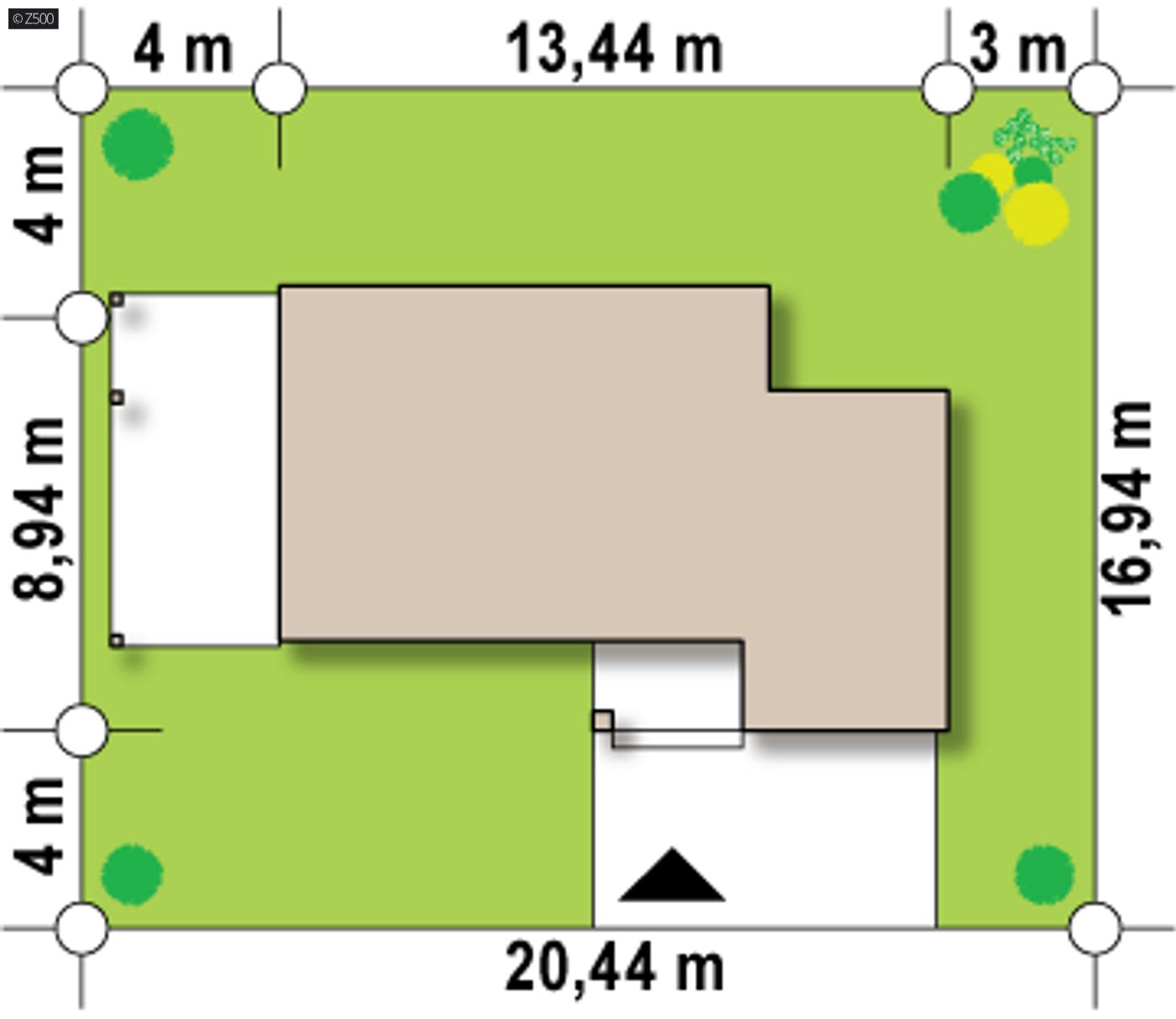

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
20,44 m
długość
16,94 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
13,44 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
105,4 / 125,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
20,4 m²
Wysokość domu
7,05 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
57,68 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
20,44 x 16,94 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
wiązary
Pokrycie dachu
blacha/folia PVC/papa bitumiczna
technologia
drewniany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna (rekuperacja)
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Zx63 D

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Zx63 D – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
gotowy projekt domu Zx63 D – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
gotowy projekt domu Zx63 D – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
gotowy projekt domu Zx63 D – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
gotowy projekt domu Zx63 D – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
gotowy projekt domu Zx63 D – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
gotowy projekt domu Zx63 D – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
gotowy projekt domu Zx63 D – aranżacja wnętrz, Nowoczesny dom z płaskim dachem, wjazdem od południa i gabinetem w parterze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
koncepcja
koncepcja
koncepcja
koncepcja
lustrzane odbicie

Zx63 to optymalnie zaprojektowany nowoczesny dom z garażem w bryle. Salon wraz z rozległym tarasem, zadaszonym drewnianą pergolą mieści się od frontu (południa), natomiast kuchnia posiada okna z widokiem na ogród.

Salon połączony z kuchnią i jadalnią tworzy otwartą przestrzeń, dobrze doświetloną przeszkleniami do samej ziemi. Obok kuchni dostępna jest spora spiżarka. Kominek usytuowany jest w sercu domu - można podziwiać jego uroki z jadalni oraz z kanapy w salonie. Na parterze znajduje się dodatkowy pokój z oknem na ogród. Może pełnić funkcję pokoju gościnnego, gabinetu do pracy jak również sypialni rodziców. Obok pokoju zlokalizowana jest łazienka, z miejscem na prysznic.

Na piętrze, które ma pełną wysokość 265cm (bez skosów !), znajdują się dwa pokoje dobrze doświetlone z miejscami na szafy oraz sypialnia z prywatnym wyjściem na taras nad garażem oraz osobną garderobą. Wspólna łazienka, doświetlona dwoma pełnowymiarowymi oknami pomieści wygodną wannę

Garaż połączony jest bezpośrednio z domem poprzez wspólną sień z miejscem na długą szafę na odzienie wierzchnie. Dom w wersji podstawowej posiada garaż jednostanowiskowy w bryle, z możliwością powiększenia do dwóch stanowisk.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1998
  • - TSS-169
  • - SZ5 Zx63 D CE (DOM SZ3-71)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Prezentowany budynek stanowi ofertę zmiany technologii budowy z murowanej na drewnianą - szkieletową. Po złożeniu zamówienia, projektanci Z500 przygotowują profesjonalną dokumentację w drewnie. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii. Zmiana technologii może wiązać się również z dodatkowymi modyfikacjami układu wnętrza wynikającymi z wymogów konstrukcji drewnianej.
Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
