Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Z116 - Współczesny dom z poddaszem, wykuszem, lukarną i garażem od frontu.

Z116 odbicie lustrzane
Współczesny dom z poddaszem, wykuszem, lukarną i garażem od frontu.

murowany
murowany
dostępność projektu: 25 dni roboczych
5 004
murowany
murowany
dostępność projektu: 25 dni roboczych
lustrzane odbicie
5 004
Gotowy projekt domu Z116 - Współczesny dom z poddaszem, wykuszem, lukarną i garażem od frontu.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Współczesny dom z poddaszem, wykuszem, lukarną i garażem od frontu.

Parter 82,7 / 108,1

Sień
3,6 m²
Gabinet
9,9 m²
WC
2,7 m² / 2,7 m²
Hol
12,8 m²
Kuchnia
11,0 m² / 11,0 m²
Spiżarka
2,0 m² / 2,0 m²
Salon+jadalnia
40,7 m²
Garaż
18,8 m²
Pomieszczenie gospodarcze
6,6 m² / 6,5 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Współczesny dom z poddaszem, wykuszem, lukarną i garażem od frontu.

Poddasze 88,9 / 98,8

Hol
5,1 m²
Pokój
15,2 m² / 20,4 m²
Pokój
17,8 m² / 20,4 m²
Łazienka
7,6 m²
Pokój
19,4 m² / 20,1 m²
Pokój
21,7 m² / 23,0 m²
Garderoba
2,2 m² / 2,3 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Współczesny dom z poddaszem, wykuszem, lukarną i garażem od frontu.

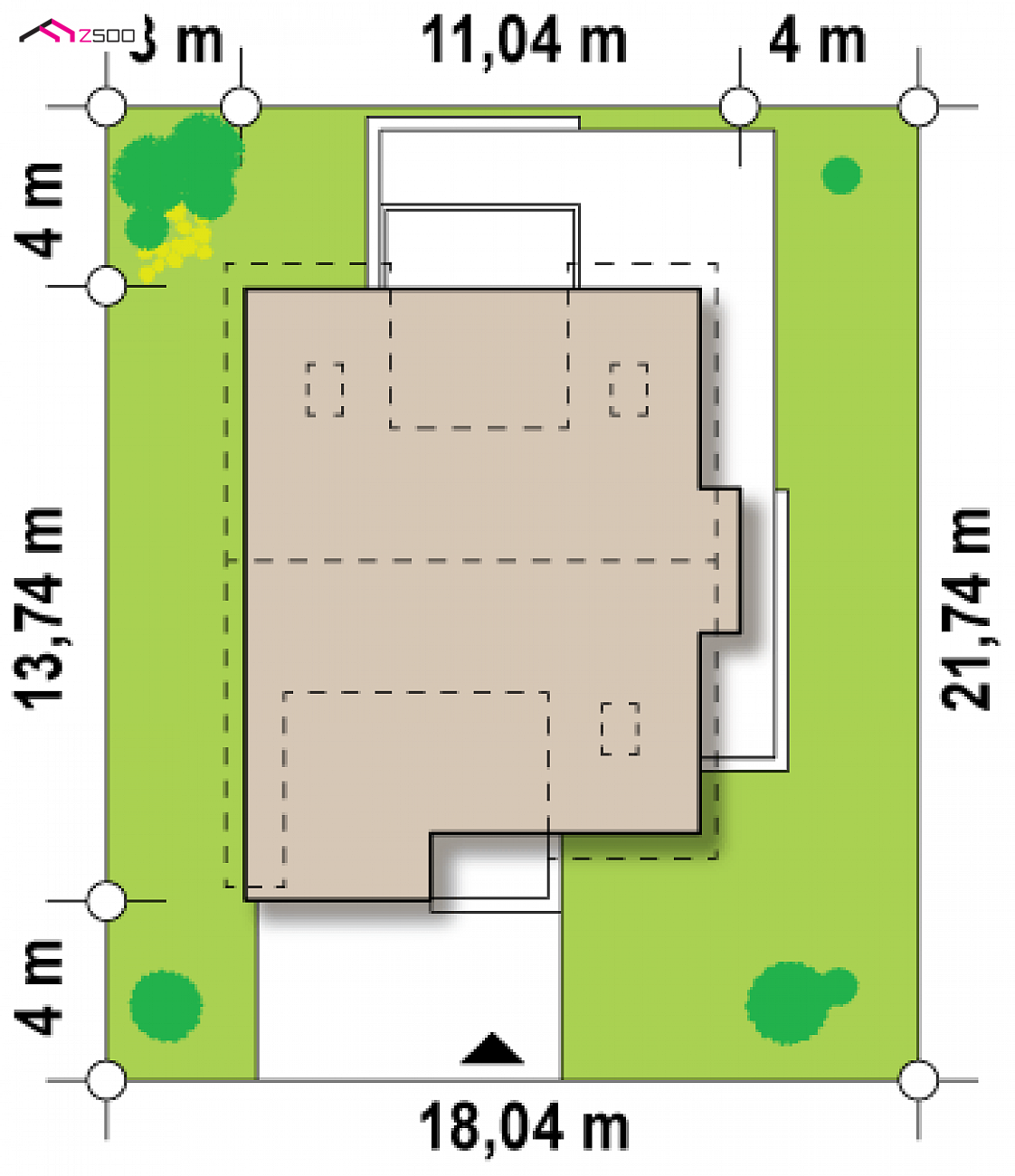

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
18,04 m
długość
21,74 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
11,04 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
171,6 / 206,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
133,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
18,8 m²
Kubatura
520,33 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,27 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35° / 2°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
137 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,58 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
18,04 x 21,74 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
gęstożebrowy
Pokrycie dachu
blacha/blachodachówka/dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,23
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,18
PT1Posadzka tarasu/ podestu wejściowego
PT2Taras nad pomieszczeniem ogrzewanym≤ 0,18
SS2Podsufitka≤ 0,18
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z116

wg cennika sekocenbud 1 kw. 2022

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 337 595  225 063

47%39%14%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

Na co zwrócić uwagę, porównując koszty budowy?

Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 25 dni roboczych
5 004
murowany
murowany
dostępność projektu: 25 dni roboczych
lustrzane odbicie
5 004

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Gotowy projekt domu  - Współczesny dom z poddaszem, wykuszem, lukarną i garażem od frontu.
Gotowy projekt domu  - Współczesny dom z poddaszem, wykuszem, lukarną i garażem od frontu.

Z116 to niezwykle elegancki i oryginalny projekt domu. Klasyczną bryłę wzbogacono o wykusz i nowoczesne, prostoką lukarny. Jasny tynk elewacji doskonale współgra z ciemnym drewnem.

Sercem domu Z116 jest salon z kominkiem i miejscem na duży rodzinny stół. Duże przeszklenia pozwalają na swobodne przenikanie promieni słońca do wewnątrz. Otwarta kompozycja kuchni doskonale powiększa przestrzeń dzienną. Dodatkową atrakcją są niskie, szerokie okna na wysokości blatu kuchennego w wykuszu, ich funkcją jest umożliwienie nadwieszenie szafek na wygodnej dla człowieka wysokości. Podręczna spiżarka dostępna bezpośrednio z kuchni to idealne miejsce na domowe przetwory. Na parterze znajduje się również wygodny pokój gościnny oraz toaleta. Na piętrze zaprojektowano cztery przestronne sypialnie, doświetlone portfenetrami i oknami połaciowymi.Wszystkie wyposażone są dodatkowo w garderobę oraz prywatne wyjście na balkon.

Z116 to projekt dla wyjątkowych ludzi. Jego nowoczesne kształty i eleganckie dodatki świadczą o twórczej naturze przyszłych mieszkańców.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1159
  • - TNK-137
  • - SZ5 Z116 CE (DOM OZ5-01)
Gotowy projekt domu  - Współczesny dom z poddaszem, wykuszem, lukarną i garażem od frontu.
Gotowy projekt domu  - Współczesny dom z poddaszem, wykuszem, lukarną i garażem od frontu.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 25 dni roboczych
5 004

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^


Maria O.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam,czy jest możliwośc podniesienia ścianki kolankowej,bez zaburzania bryły budynki i o ile?

Obsługa klienta

  • Usuń ze znajomych

Do Maria O. : Dzień dobry

Wszelkie zmiany w projekcie można dokonać na etapie adaptacji projektu.
Nasze studio adaptacji może dokonać darmowej wyceny zmian w danym projekcie.
Zachęcamy do wypełnienia formularza naszego studia adaptacji:
https://z500.pl/studio-adaptacji.html

Pozdrawiamy

Marcin
Hej. Projekt fajny, wizualizacja naprawdę zachęca. Niemniej jednak wykończenie lukarn do stanu jaki jest na wizualizacji jest niemożliwy. Papier wszystko przyjmie. Proszę zerknijcie na realizacje tego projektu to zobaczycie, że nikt nie wykończył lukarn tak jak na wizualizacji. Jestem po rozmowach z 4 dekarzami i każdy powiedział mi, że jeżeli nie chcę zacieków na lukarnach lub mieć pewność szczelnego dachu to nie może wyglądać to w praktyce tak jak na tych zdjęciach. Pisze to ponieważ żona była zachwycona lukarnami a w praktyce nasz dom będzie wyglądał inaczej. A przecież to te lukarny nadają mu takiego uroku.

Kasia
Witam, jaka jest wysokość ścianki kolankowej nie znalazłam tego na rysunku szczegółowym? czy planowane są w najbliższym czasie wizualizacje wnętrz dla tego projektu? Pozdrawiam

Gola
Do Kasia : Ścianka kolankowa jest ma około 60 cm (1 pustak). My tego nie zmienialiśmy z obawy o zaburzenie bryły budynku. Pokoje na poddaszu są spore więc skosy nie zabierają dużo powierzchni.

Mariusz
Jestem na etapie zakupu projektu ZB6 (zbliźniaczona wersja Z116). Czy może ktoś z Was buduje lub wybudował ten dom w okolicach Warszawy? Jeśli tak, czy byłaby szansa zobaczyć jak ten budynek wygląda "na żywo"? mariusz.wojciechowski@o2.pl

Gola
Do Ewa N. : Myślę, że te wszystkie kosztorysy są robione bardo ogólnie. Jesteśmy teraz na etapie stropu i koszty jakie ponieśliśmy do tego etapu to 98 tys wraz z robocizną (fundamenty, wylewka, kanalizacja, ściany, strop) czyli mniej niż to zakładał projektant. W kosztorysie tego projektu wycena dachu to aż 66 tys. natomiast wycena dachu wraz z robocizną i więźbą jaką dostaliśmy (pokrycie blachą na rąbek stojący - jak w projekcie - Rukki Classic Premium) to niecałe 32 tys.

Kasia G.

  • Usuń ze znajomych
  • Dodaj do znajomych

My tez kupiliśmy ten projekt i jesteśmy po adaptacji. Wprowadziliśmy parę drobnych zmian - głównie konstrukcyjnych i niedługo ruszamy :)

@Gosia - Będziemy wdzięczni za kontakt na maila kasia.guli@wp.pl. Zdaje się że jesteśmy pierwszymi budującymi więc dobrze będzie wymienić doświadczenia :)

Maciej Kopeć
Do Gosia : Witam serdecznie ,
bardzo podoba nam się ten projekt czy istniałaby możliwość rozmowy telefonicznej z Państwem na temat projektu etc.Będę bardzo wdzięczny za odpowiedź.

Tomek K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam,
jako posiadacz tego projektu rowniez jestem ciekawy, gdzie by mozna umiescic pralnie. Myslalem o wydzieleniu czesci pokoju przy lazience na gorze (np. drzwi do pralni umiescic tam gdzie jest natrysk, ktory raczej nie moze byc w tym miejscu, bo koliduje z oknem). Minusem tego rozwiazania jest, ze skosy w pokoju konczylyby sie zaraz przy scianie nowej pralni.

Maciej Kopeć
Do Tomek K. : Witam Pana ,

Bardzo podoba nam się ten projekt czy istniałaby szansa rozmowy telefonicznej na temat projektu byłbym zobowiązany pozdrawiam Maciej Kopeć adres e-mailowy do mnie Maciejkopec@interia.eu

Kasia
Projekt ten wydaje mi się dośc funkcjonalny. Dla swoich potrzeb widziałabym konieczność przerobienia jednego z pokoi przyłazienkowych na pralnię i garderobę z wejściem dodatkowym od pokoju. czy to możliwe i jakie to byłyby propozycje rozwiązań? Interesuje mnie również balkon od strony ogrodowej zamiast pergoli.

Małgorzata Ś.

buduje Z116
Przyłączam się do pytania "kasia_tomek". Rzeczywiście projekty niemal identyczne, różnica w powierzchni użytkowej to niecałe 25 metrów. Czy generuje to aż taką różnicę w kosztach - 95 tys. zł ??? Będę bardzo wdzięczna za odpowiedź, ponieważ mam dylemat z wyborem. Bardziej podoba mi się z116, ale zx44 wychodzi wg Państwa obliczeń dużo, dużo taniej.

Tomek K.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam,

porównując ten projekt z ZX44: nasuwają się pytania: Skąd taka duża różnica w powierzchni dachu? 81,3 m? a 190 m?? Czy to nie pomyłka? Czy stąd też wynika taka różnica w kalkulacji kosztów budowy - 345,16 tys. zł a 441,01 tys. zł?

Piotrek
Super domek, szkoda, że nie mniejszy do 140 m użytkowej. Mam nadzieje, że z500 będzie robiło różne warianty tych samych projektów bo naprawdę są świetne. Czekam na mniejszą wersje.Pozdrawiam

Kasia
szczerze? Z punktu widzenia architekta wnetrz to mieszkanie jest totalnie niefunkcjonalne: garderoba 2,60? co tam zmiescisz? deske do prasowania? komin wentylacyjny w pokoju na poddaszu- co wstawisz po bokach? szafe? powstanie wtedy "wagonowe" wejscie do pokoju.
Zlew przy oknie- zle rozwiazanie- chyba, ze nigdy nie bedzie sie w nim nic myc.
Ladnie wyglada tylko elewacja, reszta do poprawki,

Kamazka
Do Kasia : Pani Kasiu Ja uważam że jest bardzo funkcjonalne- u góry zamiast łazienki garderoba - a zamiast pokoju z wyjściem na balkon łazienka z pralnią i reszta bez zmian- właśnie kupiłam ten właśnie projekt
pozdrawiam kamazka
