Z124 D
Adaptacja projektu
zapytaj o projekt

Z124 D

138 + 18
392  tys. zł
Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
Warianty: 2
Komentarze: 0
4 650
4 185
Najniższa cena w okresie ost. 30 dni: 4 650
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
Gotowy projekt domu  - Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.

Parter 68,7 / 94,2

Sień
5,0 m²
Hol
7,4 m²
Kuchnia
9,0 m²
Spiżarka
1,7 m² / 2,3 m²
Salon+jadalnia
30,8 m²
Pokój
12,2 m²
Łazienka
2,7 m²
Garaż
17,8 m²
Pomieszczenie gospodarcze
7,1 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.

Poddasze 69,0 / 99,8

Hol
9,4 m²
Pokój
15,1 m² / 20,1 m²
Pokój
14,2 m² / 22,1 m²
Łazienka
8,9 m² / 12,6 m²
Pokój
16,1 m² / 22,7 m²
Garderoba
3,1 m²
Garderoba
2,4 m² / 5,0 m²
Schody
0,0 m² / 4,9 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.

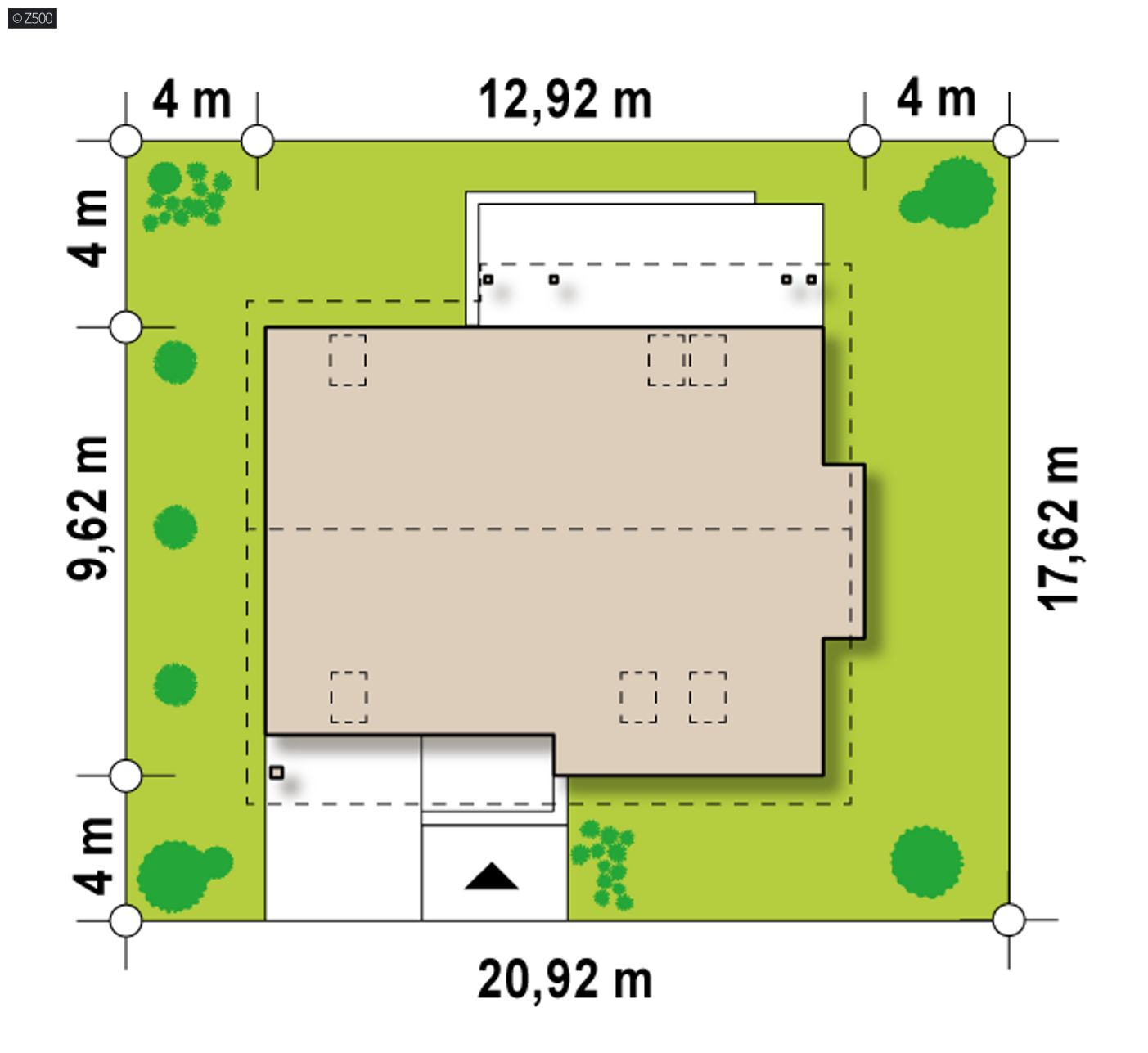

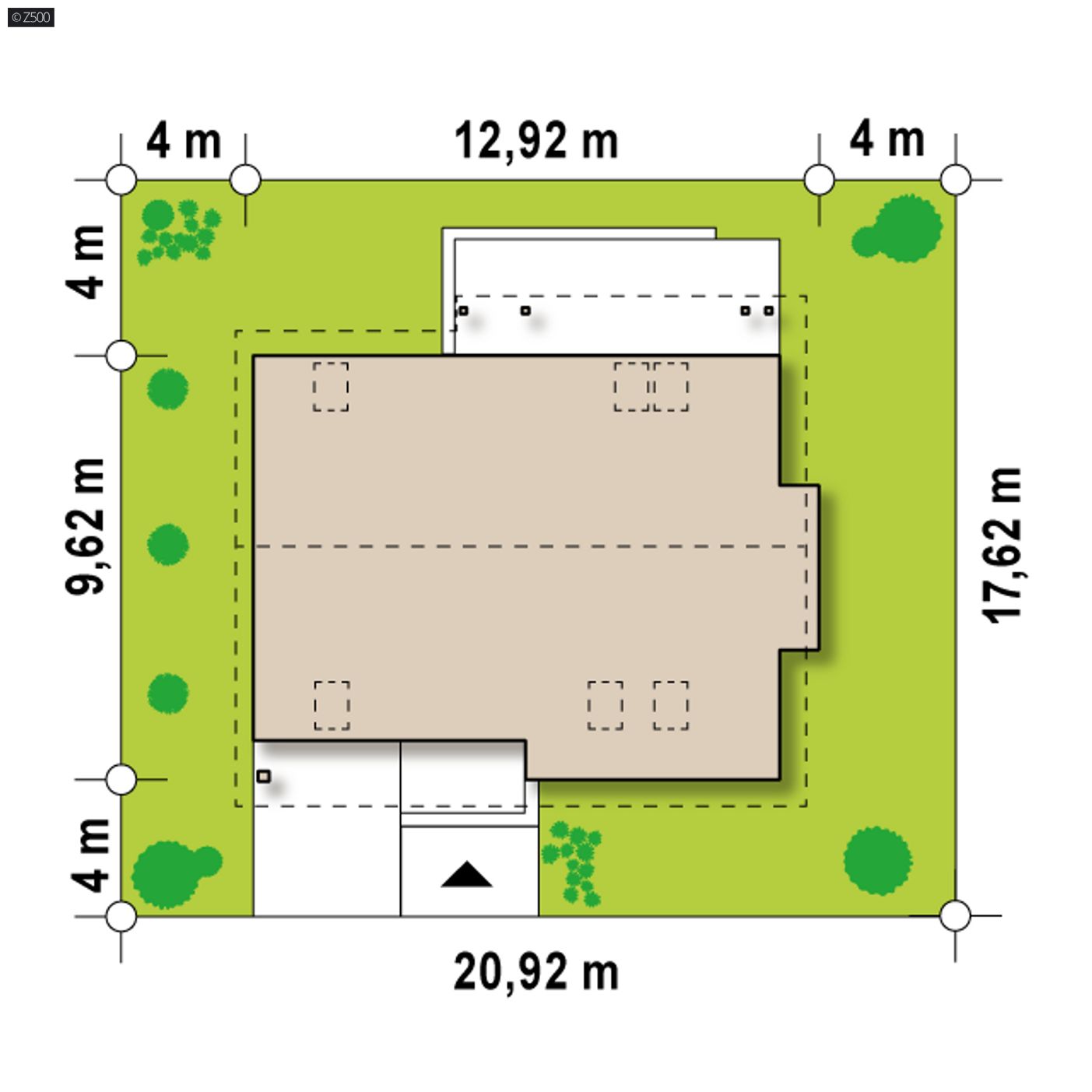

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
20,92 m
długość
17,62 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
12,92 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
137,7 / 194,0 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
118,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
17,8 m²
Kubatura
481,91 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,08 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
38°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
186,52 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,81 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
20,92 x 17,62 m


Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
51,32 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
54,34 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Jeśli w pomieszczeniu nie ma możliwości instalacji grzejników - stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z124 D

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty 392 400  261 600

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

gotowy projekt domu Z124 D – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
gotowy projekt domu Z124 D – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
gotowy projekt domu Z124 D – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
gotowy projekt domu Z124 D – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
gotowy projekt domu Z124 D – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
gotowy projekt domu Z124 D – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
gotowy projekt domu Z124 D – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.
gotowy projekt domu Z124 D – aranżacja wnętrz, Kompaktowy dom z garażem i wykuszem, ekonomiczny w budowie.

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 4 650

Opis funkcjonalny

Z124 to niezwykle stylowa propozycja domu jednorodzinnego. Klasyczną, prostą bryłę budynku zdobią jasne elementy z naturalnego drewna. Dachówka w ciemnej kolorystyce dodaje mu elegancji i gustownego charakteru.

Projekt Z124 odznacza się wyjątkowo komfortowym układem pomieszczeń. Główną częścią jest przestronny, jasny salon. Wykusz urozmaica wnętrze i wydziela z przestrzeni aneks jadalny. Kuchnia zaprojektowana w kompozycji otwartej doskonale powiększa całe pomieszczenie. W centralnym miejscu strefy dziennej zaplanowano kominek, który nadaje wnętrzu przytulnego i ciepłego charakteru. Na poddaszu znajdują się trzy przestronne sypialnie, garderoba oraz komfortowa łazienka z miejscem na dużą wannę. Pokój gospodarzy posiada własną garderobę.

Z124 to idealna propozycja dla wszystkich szukających domu o wysmakowanej formie i funkcjonalnych rozwiązaniach. Nowoczesne elementy elewacji i ciekawy koloryt, tworzą spójną, harmonijna całość.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE2000
  • - TTI-899
  • - SZ5 Z124 D CE (DOM SZ3-17)
Prezentowany budynek stanowi ofertę zmiany technologii budowy z murowanej na drewnianą - szkieletową. Po złożeniu zamówienia, projektanci Z500 przygotowują profesjonalną dokumentację w drewnie. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii. Zmiana technologii może wiązać się również z dodatkowymi modyfikacjami układu wnętrza wynikającymi z wymogów konstrukcji drewnianej.
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
