Gotowy projekt domu Zx100 D - Nowoczesny dom parterowy  z garażem od frontu w stylu modernistycznym.

Zx100 D odbicie lustrzane

Nowoczesny dom parterowy z garażem od frontu w stylu modernistycznym.
drewniany
drewniany
dostępność projektu: 10 dni roboczych
3 870
drewniany
drewniany
dostępność projektu: 10 dni roboczych
lustrzane odbicie
3 870
Gotowy projekt domu Zx100 D - Nowoczesny dom parterowy  z garażem od frontu w stylu modernistycznym.
Gotowy projekt domu Zx100 D - Nowoczesny dom parterowy  z garażem od frontu w stylu modernistycznym.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Nowoczesny dom parterowy  z garażem od frontu w stylu modernistycznym.

Parter 122,9 / 167,8

Sień
4,5 m²
Hol
11,4 m²
Pokój
12,2 m²
Łazienka
6,0 m²
Pokój
14,8 m²
Pokój
15,4 m²
Garderoba
2,4 m²
Łazienka
2,9 m²
Salon
37,6 m²
Kuchnia
11,7 m²
Garderoba
4,0 m²
Garaż
36,8 m²
Pomieszczenie gospodarcze
8,0 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Nowoczesny dom parterowy  z garażem od frontu w stylu modernistycznym.

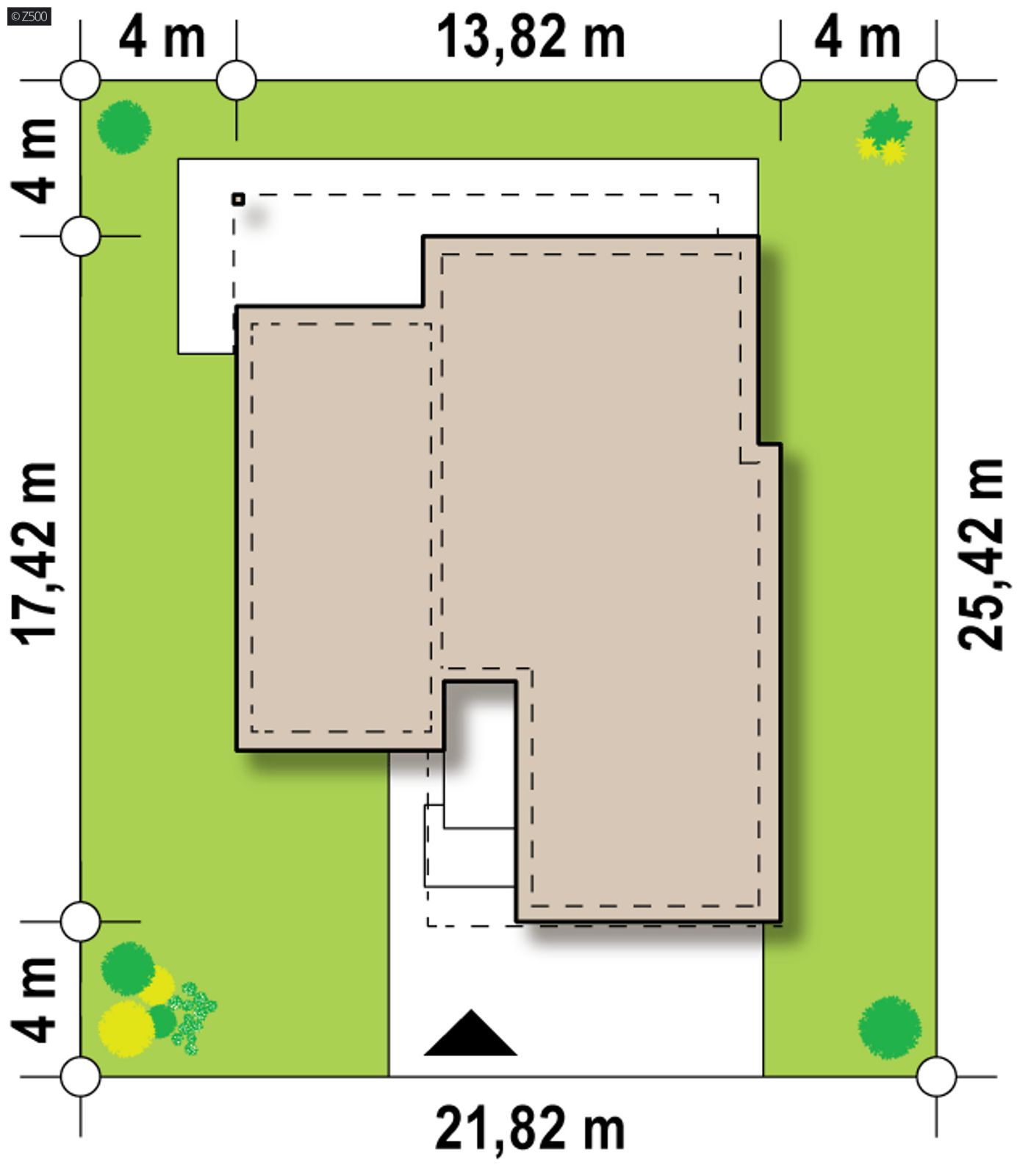

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
21,82 m
długość
25,42 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
13,82 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
122,9 / 167,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
193,5 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
36,8 m²
Kubatura
451,8 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
4,15 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
169,13 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
21,82 x 25,42 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
wiązary
Dach
blacha, folia PVC, papa bitumiczna
technologia
drewniany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
115,5 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
105,3 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

gotowy projekt domu Zx100 D – aranżacja wnętrz, Nowoczesny dom parterowy  z garażem od frontu w stylu modernistycznym.
gotowy projekt domu Zx100 D – aranżacja wnętrz, Nowoczesny dom parterowy  z garażem od frontu w stylu modernistycznym.
gotowy projekt domu Zx100 D – aranżacja wnętrz, Nowoczesny dom parterowy  z garażem od frontu w stylu modernistycznym.
gotowy projekt domu Zx100 D – aranżacja wnętrz, Nowoczesny dom parterowy  z garażem od frontu w stylu modernistycznym.
gotowy projekt domu Zx100 D – aranżacja wnętrz, Nowoczesny dom parterowy  z garażem od frontu w stylu modernistycznym.
gotowy projekt domu Zx100 D – aranżacja wnętrz, Nowoczesny dom parterowy  z garażem od frontu w stylu modernistycznym.
gotowy projekt domu Zx100 D – aranżacja wnętrz, Nowoczesny dom parterowy  z garażem od frontu w stylu modernistycznym.
gotowy projekt domu Zx100 D – aranżacja wnętrz, Nowoczesny dom parterowy  z garażem od frontu w stylu modernistycznym.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
drewniany
drewniany
dostępność projektu: 10 dni roboczych
3 870

Na 116m2 powierzchni użytkowej zaprojektowano niezwykle komfortowe wnętrze z wyraźnie wydzielonymi strefami. Lewa część domu to obszerna strefa dzienna z otwartą kuchnią, salonem oraz jadalnią, która pomieści duży stół. Przestronności dodają duże okna balkonowe, które dodatkowo otwierają przestrzeń na otaczający ogród. Z salonu prowadzi wyjście na taras zadaszony nastrojową pergolą. Kuchnię w razie potrzeby można łatwo wydzielić ścianką działową lub pozostać przy aranżacji z nowoczesną wyspą. W prawej częśći domu znajduje się strefa nocna z trzema wygodnymi sypialniami, wc z prysznicem oraz spora łazienka z wanną i oknem. Największą sypialnię wyposażono dodatkowo we własną garderobę.

Zx100 to propozycja dla osób poszukujących wyjątkowego projektu. Oryginalne elewacje, ciekawe dodatki podkreślają nowoczesny charakter domu.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1934
  • - TEB-129
  • - SZ5 Zx100 D CE (DOM SZ3-74)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

drewniany
drewniany
dostępność projektu: 10 dni roboczych
3 870

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
