Z212 D
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Z212 D - Mały dom z poddaszem użytkowym, tani w budowie i ekonomiczny w użytkowaniu.

Z212 D odbicie lustrzane
Mały dom z poddaszem użytkowym, tani w budowie i ekonomiczny w użytkowaniu.

drewniany
drewniany
dostępność projektu: 3 dni robocze
3 150
2 835
Oszczędzasz 315
drewniany
drewniany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 150
2 835
Oszczędzasz 315
Gotowy projekt domu Z212 D - Mały dom z poddaszem użytkowym, tani w budowie i ekonomiczny w użytkowaniu.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Mały dom z poddaszem użytkowym, tani w budowie i ekonomiczny w użytkowaniu.

Parter 41,6 / 44,3

Sień
3,3 m²
Łazienka
3,0 m²
Hol
2,1 m²
Gabinet
8,8 m² / 8,9 m²
Salon+jadalnia
20,4 m²
Kuchnia
3,9 m²
Pomieszczenie gospodarcze
2,6 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Mały dom z poddaszem użytkowym, tani w budowie i ekonomiczny w użytkowaniu.

Poddasze 32,9 / 49,5

Hol
5,0 m²
Pokój
7,2 m² / 10,7 m²
Pokój
7,8 m² / 10,9 m²
Pokój
8,4 m² / 11,5 m²
Łazienka
4,3 m² / 7,6 m²
Schody
0,0 m² / 3,8 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Mały dom z poddaszem użytkowym, tani w budowie i ekonomiczny w użytkowaniu.

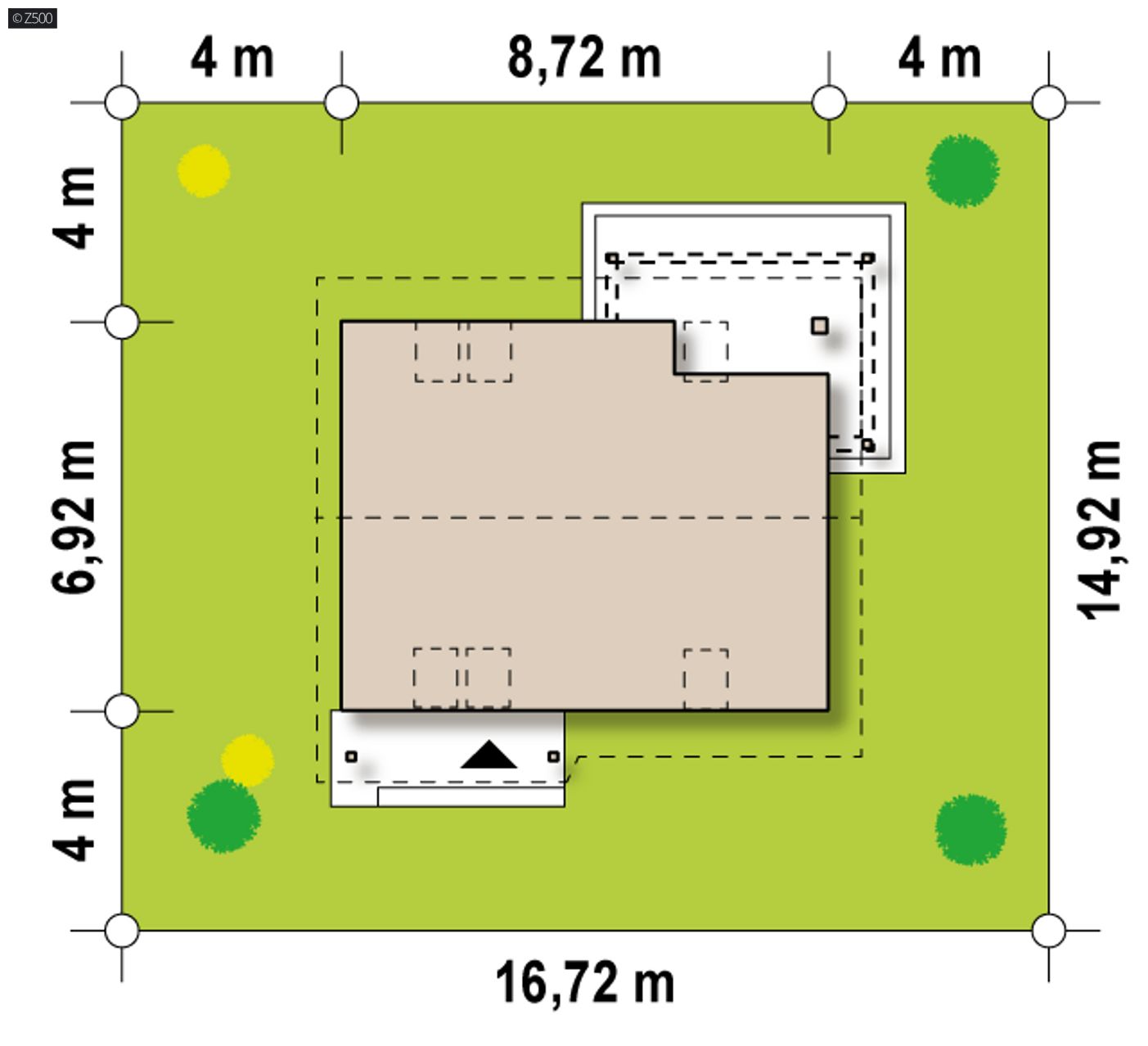

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
16,72 m
długość
14,92 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
8,72 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
74,5 / 93,7 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
60,3 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
240,13 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,8 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
102,13 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,12 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
16,72 x 14,92 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
60,38 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
59,38 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka (poddasze użytkowe)≤ 1,00
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z212 D

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Z212 D – aranżacja wnętrz, Mały dom z poddaszem użytkowym, tani w budowie i ekonomiczny w użytkowaniu.
gotowy projekt domu Z212 D – aranżacja wnętrz, Mały dom z poddaszem użytkowym, tani w budowie i ekonomiczny w użytkowaniu.
gotowy projekt domu Z212 D – aranżacja wnętrz, Mały dom z poddaszem użytkowym, tani w budowie i ekonomiczny w użytkowaniu.
gotowy projekt domu Z212 D – aranżacja wnętrz, Mały dom z poddaszem użytkowym, tani w budowie i ekonomiczny w użytkowaniu.
gotowy projekt domu Z212 D – aranżacja wnętrz, Mały dom z poddaszem użytkowym, tani w budowie i ekonomiczny w użytkowaniu.
gotowy projekt domu Z212 D – aranżacja wnętrz, Mały dom z poddaszem użytkowym, tani w budowie i ekonomiczny w użytkowaniu.
gotowy projekt domu Z212 D – aranżacja wnętrz, Mały dom z poddaszem użytkowym, tani w budowie i ekonomiczny w użytkowaniu.
gotowy projekt domu Z212 D – aranżacja wnętrz, Mały dom z poddaszem użytkowym, tani w budowie i ekonomiczny w użytkowaniu.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
drewniany
drewniany
dostępność projektu: 3 dni robocze
3 150
2 835
Oszczędzasz 315
drewniany
drewniany
dostępność projektu: 3 dni robocze
lustrzane odbicie
3 150
2 835
Oszczędzasz 315

Z212 to wygodny i estetyczny dom. Idealnie nadaje się na małą działkę, a dzięki swoim małym rozmiarom jest tani w budowie.

Projekt posiada jasne i wygodne wnętrze.Na parterze znajduje się duży salon połączony z jadalnią. Centralnie umieszczony kominek doskonale ogrzeje wszystkie pomieszczenia i stworzy przytulny klimat w zimowe wieczory. Otwarta kuchnia zapewnia integracje podczas różnych spotkań oraz sprawia, iż salon wydaje się większy.

Na parterze przewidziane jest również małe, WC dla mieszkańców oraz gości. Przy schodach umieszczonych zaraz po wyjściu z sieni znajduję się gabinet, który doskonale sprawdzi się jako pokój gościny.

Na piętrze są dwa pokoje dla dzieci i sypialnia dla rodziców, a w każdym z pomieszczeń jest przewidziane miejsce na szafki. Obok schodów mieści się ogólnodostępna łazienka.

Dom przypadnie do gustu wszystkim tym, którzy szukają niewielkiego, funkcjonalnego domku, który mimo swych niewielkich rozmiarów posiada to, co niezbędne podczas codziennego użytkowania domu.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1938
  • - SZ5 Z212 D CE (DOM SZ3-39)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

drewniany
drewniany
dostępność projektu: 3 dni robocze
3 150
2 835
Oszczędzasz 315

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Emilia B.

  • Usuń ze znajomych
  • Dodaj do znajomych

Czy istnieje możliwość umiejscowienia łazienki na parterze tam gdzie jest pokoj 8,9 m?

Obsługa klienta

  • Usuń ze znajomych

Do Emilia B. : Dzień dobry

Wszelkie zmiany w projekcie można dokonać na etapie adaptacji projektu.
Nasze studio adaptacji może dokonać darmowej wyceny zmian w danym projekcie.
Zachęcamy do wypełnienia formularza studia adaptacji:
https://z500.pl/studio-adaptacji.html

Pozdrawiamy
