    Gotowy projekt domu Z115 - Prosty w bryle, subtelny i ekonomiczny dom z możliwością budowy jako pasywny.

    Z115 odbicie lustrzane

    Prosty w bryle, subtelny i ekonomiczny dom z możliwością budowy jako pasywny.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 270
    1 635
    Oszczędzasz 1 635
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 270
    2 616
    Oszczędzasz 654

    Kto pierwszy ten lepszy!

    Pospiesz się! Pozostała tylko jedna sztuka w promocyjnej cenie.
    Gotowy projekt domu Z115 - Prosty w bryle, subtelny i ekonomiczny dom z możliwością budowy jako pasywny.
    Gotowy projekt domu Z115 - Prosty w bryle, subtelny i ekonomiczny dom z możliwością budowy jako pasywny.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Prosty w bryle, subtelny i ekonomiczny dom z możliwością budowy jako pasywny.

    Parter 61,7

    Sień
    5,3 m²
    Pom. gosp.
    3,0 m²
    WC
    3,7 m²
    Hol+schody
    11,9 m²
    Kuchnia+spiżarka
    7,8 m²
    Salon
    19,0 m²
    Gabinet
    11,0 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Prosty w bryle, subtelny i ekonomiczny dom z możliwością budowy jako pasywny.

    Piętro 57,6

    Hol
    5,4 m²
    Pokój
    14,8 m²
    Pokój
    11,5 m²
    Pokój
    10,7 m²
    Łazienka
    11,0 m²
    Sauna
    4,2 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Prosty w bryle, subtelny i ekonomiczny dom z możliwością budowy jako pasywny.

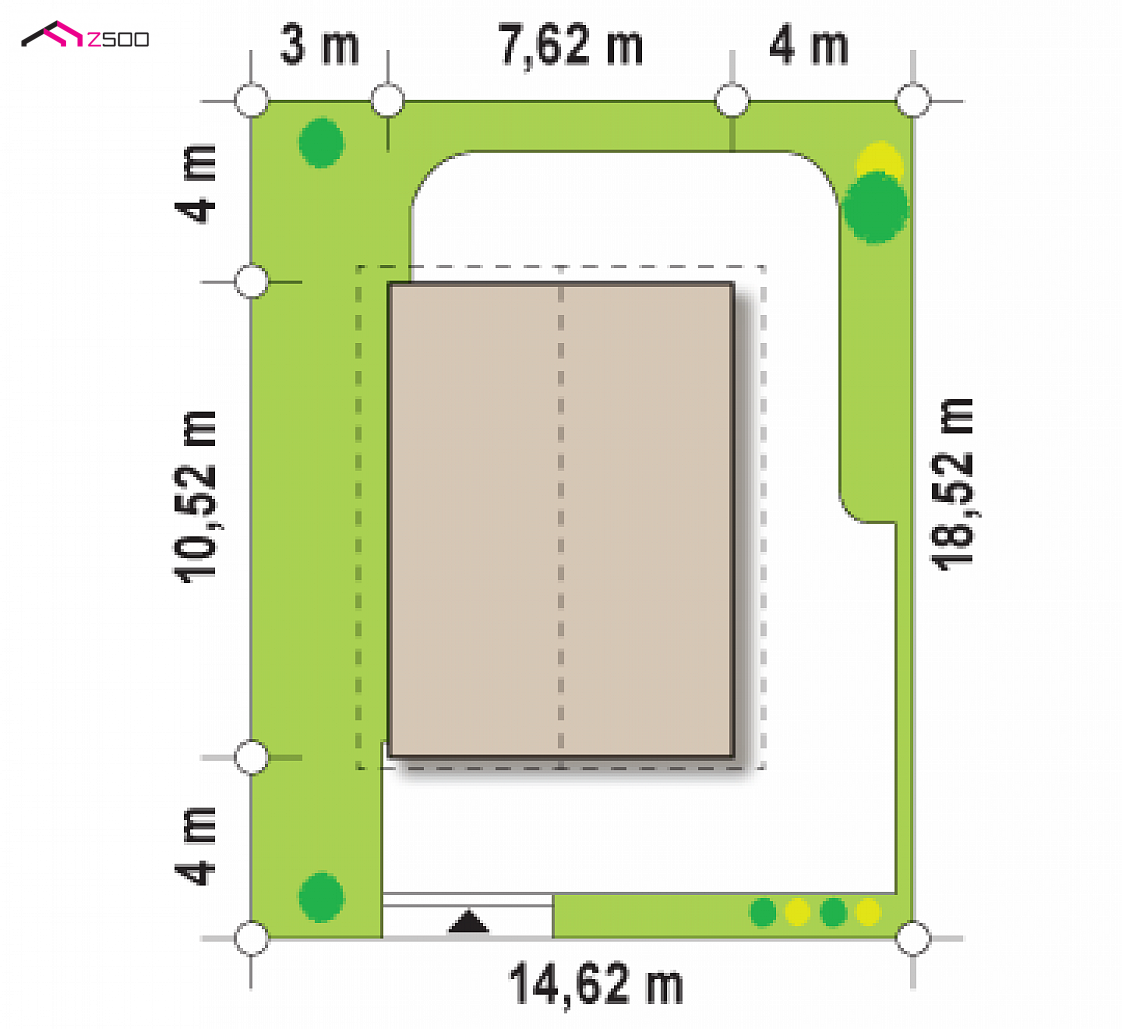

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    14,66 m
    długość
    18,56 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    7,66 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    119,3 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    80,9 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    311 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,39 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    30°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    117,59 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    14,66 x 18,56 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Strop (piętro)
    wiązary
    Dach
    blachodachówka, dachówka
    technologia
    murowany
    Konstrukcja dachu
    wiązary prefabrykowane

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    93,2 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    81,2 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zewnętrzna≤ 0,23
    MW1Ściana działowa
    MW2Ściana działowa
    SD1Dach nieocieplony
    SS2podsufitka≤ 0,18
    PG1Posadzka mieszkania na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z115

    wg cennika sekocenbud 4 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 260 130  173 420

    49%33%18%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,
    • koszt dodatkowy to tylko +500 zł, tylko do wybranych projektów domów.

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Ważne! Przeczytaj, zanim wybierzesz: zmiana warunków technicznych.

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 270
    1 635
    Oszczędzasz 1 635

    Z115 to dom niezwykle funkcjonalny i ergonomiczny. Prosta, zwarta bryła z dachem dwuspadowym czynią go rozsądną i ekologiczną inwestycją. Świeże, naturalne kolory elewacji oraz okładziny z drewna nadają mu przyjemnego, atrakcyjnego wyglądu.

    Pomieszczenia na parterze są przestronne i jasne. Duże powierzchnie okienne pozwalają na swobodne wpadanie promieni słonecznych. Dzięki temu są one naturalnie doświetlone a dom sprawia wrażenie jeszcze większego. Kuchnia w praktyczny sposób połączona jest z salonem. Dodatkowy pokój na parterze doskonale sprawdzi się zarówno jako pokój gościnny jak i gabinet do pracy. Na piętrze znajdują się trzy przestronne, wygodne sypialnie. Jest tu także duża łazienka z miejscem na wannę, prysznic i całą niezbędną ceramikę.

    Z115 jest przystosowany do adaptacji jako DOM  PASYWNY (m.in.samoogrzewający). Duże przeszklenia od południa zapewniają stały dopływ ciepła, które jest akumulowane we wnętrzu. Przeszklenia w tym domu pełnią funkcję kumulującej naturalne ciepło ściany, niczym duży kolektor słoneczny. Strona północna jest "ciemniejsza", aby nie powodować strat bilansu cieplnego. Jest to pierwszy w Polsce  dom pasywny, którego koszt wybudowania jest tylko kilkanaście procent wyższy niż w tradycyjnej technologii murowanej.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1158
    • - THE-698
    • - SZ5 Z115 CE (DOM OZ1-80)

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 270
    1 635
    Oszczędzasz 1 635

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Minął już prawie rok naszego mieszkania w domu, więc można już pokazać realne koszty jego użytkowania. Oto one: 150gaz + 170-140prąd + 25-56woda + 88-119ścieki + 36śmieci + 36podatek od nieruchomości = 502-534zl miesięcznie. Podwójna kwota przy konkretnej pozycji oznacza miesiac zimowy (luty) oraz miesiąc letni (lipiec). Widać więc większe zużycie prądu w zimowe wieczory, podlewanie trawy latem, częstsze mycie pobrudzonych dzieciaków latem. Myślę, że koszty można by jeszcze trochę zbić, a już na pewno zejść poniżej 500zł miesięcznie. Aha, koszty są dla 4-osobowej rodziny (2 dorosłych i 2 dzieci), gaz z sieci do ogrzania podlogówką 2 kondygnacji i cwu, rekuperacja Brinka, kuchnia indukcja, piecyk elektryczny.

    W mojej galerii dodałem zdjęcia świadectwa charakterystyki energetycznej (ważne - nie zostało kupione za 50zł na Allegro, tylko wyliczone na podstawie zleconego wcześniej OZC zakładającego 20cm grafitowego styropianu na ścianach, okna z U na poziomie 0,8, 40cm wełny na stropie, 10cm styroduru +10cm styropianu pod podłogą). Jeżeli chodzi o energię pierwotną, to ledwo mieścimy się w normie obowiązującej od 1 stycznia 2014 r. W ogóle nas to jednak nie martwi, ponieważ jej wartość jest pochodną naszego nośnika energii (gaz) i liczby osób w domu (4). Dla nieznających tematu wyjaśnię, że gdybyśmy użyli do wyliczeń kotła na biomasę oraz zaniżyli liczbę mieszkających, wynik byłby duuużo niższy. Ważniejsze jest to, że energia użytkowa przeznaczona do ogrzania domu i rekuperacji ma wartość poniżej 50kWh/(m2/rok), a w związku z tym szacowany koszt ciepła w domu to ok. 2000zł rocznie (/12 = 166zł miesięcznie). Czy to dużo, czy mało, każdy musi sobie sam odpowiedzieć. Aha, podobno praktyczne zużycie jest nieco większe niż wyliczone; najbliższy rok zweryfikuje to twierdzenie i osiągnięty rezultat.

    DariaP
    Mamy dom,,pasywny,,wybudowany przez Multicomfort.Za pelny rok zuzycie gazu na ogrzanie domu i dogrzanie wody/na dachu sa 2 panele solarne/1450zl chociaz zimy 2013/2014 prawie wcale nie bylo.Srednia temperatura w domu 21 do 22 stopnie.Rachunki za energie elektryczna rocznie 1400zl/plyta indukcyjna ,lodowka najnowszej generacji oszczedna i wszedzie zarowki energooszczedne/Dom posiada rekuperator powietrza. Mialy byc koszty roczne na poziomie 600 do 800złFirma Multicomfort przeslala certyfikat na dom wydany przez Instytut Domow Pasywnych im G.Szlagowskiego/Polska,Do premii domow pasywnych certyfikat ten nie jest honorowany co nie ukrywam nas zaskoczylo.Wniosek? Szkoda roboty ,pieniedzy i zachodu.........

    Jon
    Do DariaP : Nie za bardzo rozumiem. Wynik 1450 za gaz za ogrzewanie oraz cwu wydaje mi się na bardzo dobrym poziomie. Mam budynek tradycyjny z 2011 r. o nieco mniejszej powierzchni (115 powierzchni użytkowej) a wydałem przez ten sam rok za gaz ok. 2800. Jeśli chodzi o zużycie energii elektrycznej, to nie ma na niego wpływu budowa domu: płyta indukcyjna, żarówki, lodówka zużyją po prostu określoną ilość energii elektrycznej tym większą im bardziej będą eksploatowane. Wiadomo od dłuższego czasu, że budowa budynków pasywnych nie jest ekonomicznie uzasadniona przy obecnych cenach energii. Może to się zmienić w przyszłości w związku z ewentualną zmianą cen za różne rodzaje energii.

    Bartos
    Witam,
    czy ktoś budował ten dom z garażem ? są jakieś propozycje ? najlepiej byłoby dostawić do tego domu podwójny garaż, ale żeby sensownie go włączyć w bryłę. Czy komuś już się to udało ? czy może są jakieś gotowe rozwiązania ?

    Pszczoła
    Do Buz A. : SUuper dzięki :) - tak się nazywa Ekspert ;)
    A jakie rozwiązanie grzewcze zastosowaliście do tego domu? - dotyczy instalacji jak i kominka ?

    Do Pszczoła : Zaplanowaliśmy kocioł na gaz ziemny, z zamkniętą komorą spalania (turbokomin przez ścianę), kondensacyjny, jednofunkcyjny z osobnym zasobnikiem na cwu. Podłogówka w całym domu. Do tego rekuperator. Kominka nie będzie. Może w przyszłości pojawi się jakaś zgrabna, kompaktowa koza na ścianie szczytowej (z doprowadzeniem powietrza przez ścianę i wyprowadzeniem spalin też przez nią i dalej kominem zewnętrznym na elewacji).

    Pszczoła
    Do Buz A. : Podchodzę poważnie do tego projektu a Wasze doświadczenie jest nam niezwykle cenne. Czy możliwe byłoby Was odwiedzić na miejscu - choć na krótko? Pozostawiam mój email na dalszy ciąg korespondencji: bartosz.pszczola@gmail.com. Wystarczy tam podać swój kontakt telefoniczny.
    Ciasto się robi ;)

    Ilona
    Witam,
    Na poddaszu znajdują się duże okna. Czy są to okna balkonowe i powinny mieć zabezpieczenie (np. barierki), aby dzieci nie wypadły?

    Do Ilona : Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, ze zm.) stanowi:
    § 301. 1. W budynku na kondygnacjach położonych poniżej 25 m nad terenem odległość między górną krawędzią wewnętrznego podokiennika a podłogą powinna wynosić co najmniej 0,85 m, z wyjątkiem przyziemia oraz ścianek podokiennych w loggii, na tarasie lub galerii, gdzie nie podlega ona ograniczeniom.
    3. Wysokość położenia podokiennika, określona w ust. 1, może być pomniejszona, pod warunkiem zastosowania zabezpieczenia okna balustradą do wymaganej wysokości lub zastosowania w tej części okna skrzydła nieotwieranego i szkła o podwyższonej wytrzymałości.
    A zatem... albo balustrada albo fiks ze szkłem o podwyższonej wytrzymałości.

    Pawel S


    Pytanie o: Z115

    Witam, jestem zainteresowany kupnem planów tego domu . Czy w okolicach Łodzi jest jakiś zrealizowany projekt? Pozdrawiam i proszę o odpowiedź.
