    Gotowy projekt domu Z281 D - Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe

    Z281 D odbicie lustrzane

    Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    4 450
    3 560
    Oszczędzasz 890
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    4 450
    3 560
    Oszczędzasz 890
    Gotowy projekt domu Z281 D - Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe
    Gotowy projekt domu Z281 D - Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe
    Gotowy projekt domu Z281 D - Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe
    Gotowy projekt domu Z281 D - Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe
    Gotowy projekt domu Z281 D - Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe
    Gotowy projekt domu Z281 D - Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe
    wejście do pg z zewnątrz
    wydzielona część nocna
    opcja zmiany ogrzewania na paliwo stałe
    przestronne pomieszczenia
    zadaszony taras
    wejście przez garaż

    Parter 147,8 / 197,6

    Hol
    6,1 m²
    Łazienka
    7,7 m²
    Pokój
    15,8 m²
    Pokój
    17,0 m²
    Pokój
    17,2 m²
    Salon
    35,3 m²
    Kuchnia
    13,4 m²
    Spiżarka
    3,3 m²
    WC
    2,6 m²
    Sień
    5,1 m²
    Pomieszczenie gospodarcze
    9,3 m²
    Garaż
    40,6 m²
    Hol
    11,2 m²
    Jadalnia
    13,1 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe

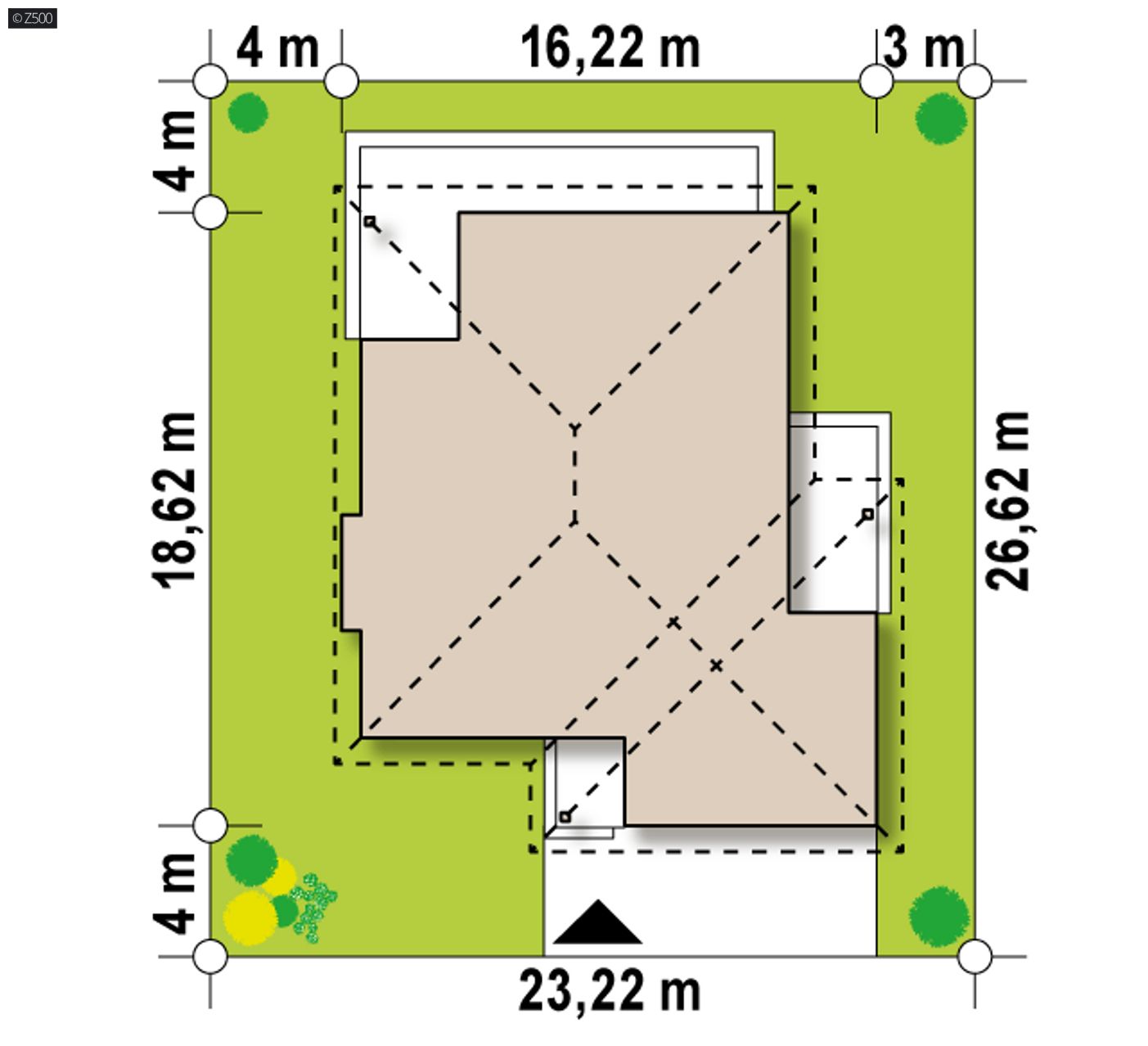

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    23,22 m
    długość
    26,62 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    16,22 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    147,8 / 197,6 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    226,1 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    40,6 m²
    Kubatura
    559,36 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    6,74 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    24°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    350,28 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    23,22 x 26,62 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    szkielet drewniany
    Strop (parter)
    wiązary
    Dach
    dachówka
    technologia
    drewniany
    Konstrukcja dachu
    wiązary prefabrykowane
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    solary, rekuperacja, biomasa
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    25,37 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    67,39 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zewnętrzna≤ 0,20
    MW2Ściana działowa
    SD1Dach nieocieplony
    SS2podsufitka≤ 0,15
    PG1Posadzka mieszkania na gruncie≤ 0,3
    PG2Posadzka garażu na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z281 D

    wg cennika sekocenbud 1 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 406 841  271 228

    52%36%12%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    gotowy projekt domu Z281 D – aranżacja wnętrz, Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe
    gotowy projekt domu Z281 D – aranżacja wnętrz, Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe
    gotowy projekt domu Z281 D – aranżacja wnętrz, Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe
    gotowy projekt domu Z281 D – aranżacja wnętrz, Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe
    gotowy projekt domu Z281 D – aranżacja wnętrz, Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe
    gotowy projekt domu Z281 D – aranżacja wnętrz, Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe
    gotowy projekt domu Z281 D – aranżacja wnętrz, Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe
    gotowy projekt domu Z281 D – aranżacja wnętrz, Parterowy dom z dwustanowiskowym garażem oraz dużym PG z opcją na paliwo stałe
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    4 450
    3 560
    Oszczędzasz 890

    Z281 D to projekt domu funkcjonalnego o programie użytkowym rozwiązanym w obrębie parteru. Spokojna kolorystyka zapewniona przez okładziny z jasnego drewna nadaje mu wyjątkowego charakteru.

    Dom został podzielony na strefy. W lewej części zaprojektowano część dzienną z przestronnym salonem, który połączony jest z kuchnią oraz jadalnią, spiżarkę, wc oraz sień. Od frontu zlokalizowano dwustanowiskowy garaż z pomieszczeniem gospodarczym. Strefa prywatna znajduje się w prawej części budynku. Umieszczono tu korytarz, który jest łącznikiem pomiędzy trzema, dużymi sypialniami i łazienką.

    Projekt Z281 D to wspaniała propozycja domu na lata. Jego parterowe położenie i funkcjonalny układ zadowoli zarówno młode jak i starsze pokolenie.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1939
    • - SZ5 Z281 D CE (DOM SZ3-57)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.
