Z10 D
Parametry
Warianty (12)
Kosztorys
Realizacje
Wnętrza (10)
Adaptacja projektu
zapytaj o projekt
Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
Gotowy projekt domu Z10 D - Parterowy dom z dachem kopertowym, wykuszem oraz kominkiem na tarasie.
Gotowy projekt domu Z10 D - Parterowy dom z dachem kopertowym, wykuszem oraz kominkiem na tarasie.

Z10 D

134 m²
Parterowy dom z dachem kopertowym, wykuszem oraz kominkiem na tarasie.
Warianty: 12
Komentarze: 0
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
Gotowy projekt domu - Parterowy dom z dachem kopertowym, wykuszem oraz kominkiem na tarasie.

Parter 134,1 m²

Sień
4,8 m²
Podcień
8,5 m²
Hol
11,0 m²
Kuchnia
13,1 m²
Spiżarka
4,1 m²
Salon+jadalnia
35,5 m²
WC
1,1 m²
Pokój
18,6 m²
Pokój
16,9 m²
Łazienka
8,2 m²
Pokój
15,5 m²
Pom. gosp.
5,4 m²
odbicie
lustrzaneRysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu - Parterowy dom z dachem kopertowym, wykuszem oraz kominkiem na tarasie.

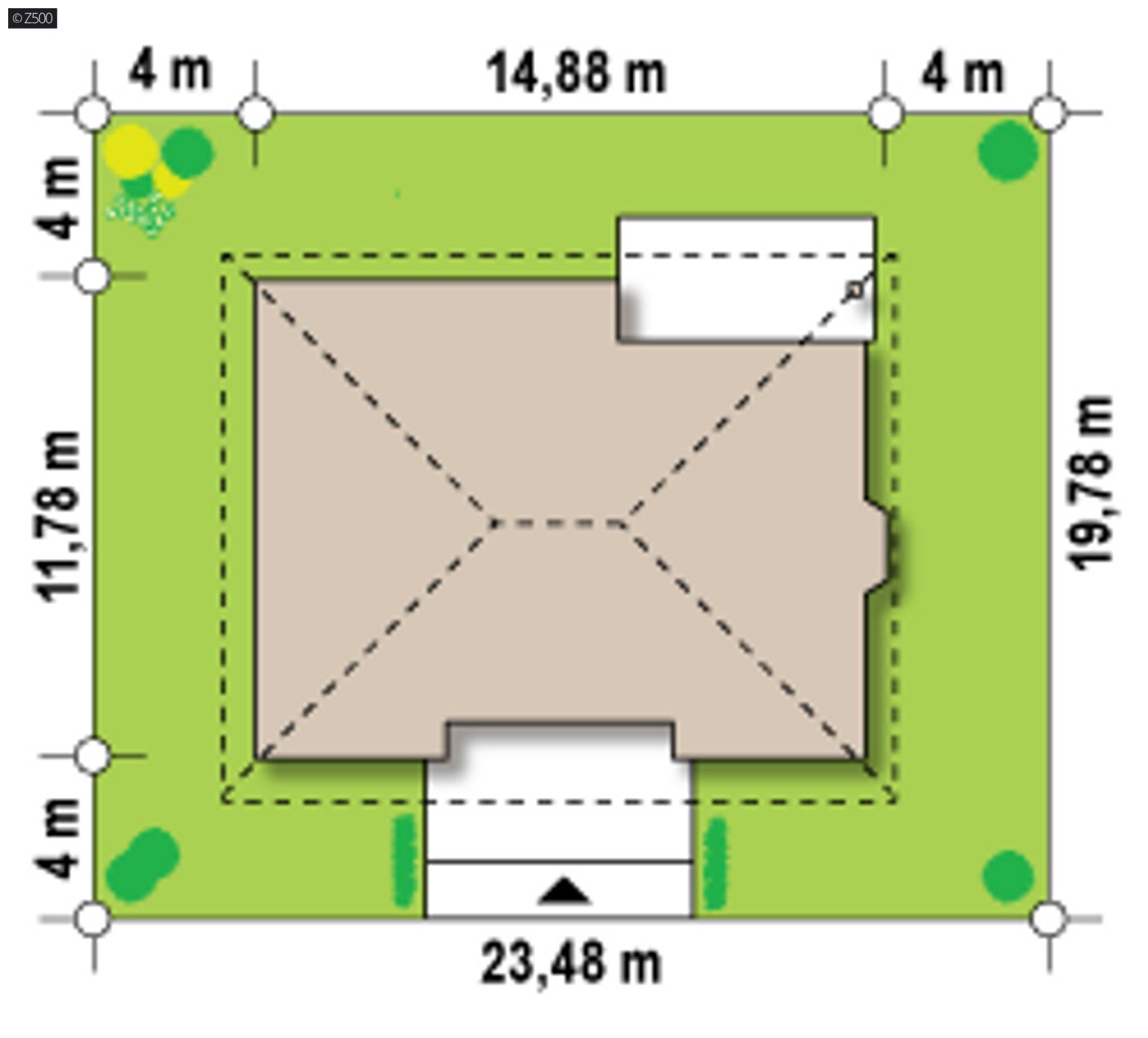

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,88 m
długość
19,78 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
15,48 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
134,1 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
176,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
355,42 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,78 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
28°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
246,36 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1,15 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
22,88 x 19,78 m


Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
wiązary
Pokrycie dachu
blachodachówka/dachówka
technologia
drewniany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna (rekuperacja)

Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z10 D

wg cennika sekocenbud 2 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy otwarty wkrótce wkrótce

Stan surowy otwarty w Z500 obejmuje:
(ściany nośne i działowe, konstrukcja i stropy, schody, kominy, konstrukcja dachu podłoże i pokrycie, izolacje)

gotowy projekt domu Z10 D – aranżacja wnętrz, Parterowy dom z dachem kopertowym, wykuszem oraz kominkiem na tarasie.
gotowy projekt domu Z10 D – aranżacja wnętrz, Parterowy dom z dachem kopertowym, wykuszem oraz kominkiem na tarasie.
gotowy projekt domu Z10 D – aranżacja wnętrz, Parterowy dom z dachem kopertowym, wykuszem oraz kominkiem na tarasie.
gotowy projekt domu Z10 D – aranżacja wnętrz, Parterowy dom z dachem kopertowym, wykuszem oraz kominkiem na tarasie.
gotowy projekt domu Z10 D – aranżacja wnętrz, Parterowy dom z dachem kopertowym, wykuszem oraz kominkiem na tarasie.
gotowy projekt domu Z10 D – aranżacja wnętrz, Parterowy dom z dachem kopertowym, wykuszem oraz kominkiem na tarasie.
gotowy projekt domu Z10 D – aranżacja wnętrz, Parterowy dom z dachem kopertowym, wykuszem oraz kominkiem na tarasie.
gotowy projekt domu Z10 D – aranżacja wnętrz, Parterowy dom z dachem kopertowym, wykuszem oraz kominkiem na tarasie.

Dlaczego projekt Z500?

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu

Opis funkcjonalny

Projekt domu Z10 wykonano na rzucie zbliżonym do prostokąta, bryłę wzbogacono wykuszem w jadalni oraz podcieniami nad wejściem i tarasem. Budynek przekryto dachem kopertowym i stropem w konstrukcji drewnianej.

W wersji ze stropem betonowym w przyszłości można zagospodarować poddasza o ponad 40m2 pow. użytkowej (na rzucie oznaczono przykładowo lokalizację schodów). Centralnie usytuowany hol dzieli parter na część dzienną-gościnną i część prywatną-sypialną. Kuchnia może zostać odizolowana lub otwarta, natomiast jadalnia poprzez połączenie z salonem, stworzy ciekawe jednoprzestrzenne wnętrze. W domu przewidziano powierzchnie pomocnicze, takie jak: spiżarka, wnęki na szafy, obszerne pomieszczenie gospodarcze oraz duża łazienka.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1940
  • - SZ5 Z10 D CE (DOM SZ2-86)
Prezentowany budynek stanowi ofertę zmiany technologii budowy z murowanej na drewnianą - szkieletową. Po złożeniu zamówienia, projektanci Z500 przygotowują profesjonalną dokumentację w drewnie. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii. Zmiana technologii może wiązać się również z dodatkowymi modyfikacjami układu wnętrza wynikającymi z wymogów konstrukcji drewnianej.
Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
Projekty Z500™ zastrzeżone są prawami autorskimi.
Możesz wykończyć elewacje i wnętrza zgodnie z twoim gustem i potrzebami.

Przykładamy dużo starań jednak wizualizacje i dane mogą nieco różnić się od rzeczywistości.

Nabycie projektu Z500™ umożliwia budowę jednego domu na terenie RP.
