    Gotowy projekt domu Zb4 D - Projekt do zabudowy bliźniaczej lub szeregowej z garażem. Funkcjonalny i tani w

    Zb4 D odbicie lustrzane

    Projekt do zabudowy bliźniaczej lub szeregowej z garażem. Funkcjonalny i tani w
    koncepcja
    koncepcja
    dostępność projektu: 32 dni robocze
    5 620
    (za segment)
    koncepcja
    koncepcja
    dostępność projektu: 32 dni robocze
    lustrzane odbicie
    5 620
    (za segment)
    Gotowy projekt domu Zb4 D - Projekt do zabudowy bliźniaczej lub szeregowej z garażem. Funkcjonalny i tani w

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Projekt do zabudowy bliźniaczej lub szeregowej z garażem. Funkcjonalny i tani w
    spiżarka przy kuchni
    wejście przez garaż
    oddzielna kuchnia

    Parter 61,8 / 83,0

    Sień
    4,7 m²
    Hol
    8,1 m²
    Kuchnia
    10,9 m²
    Salon+jadalnia
    31,8 m²
    WC
    1,8 m²
    Garaż
    18,1 m²
    Pomieszczenie gospodarcze
    3,1 m²
    Spiżarka
    4,4 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Projekt do zabudowy bliźniaczej lub szeregowej z garażem. Funkcjonalny i tani w
    loggia
    równe pokoje dziecięce
    sypialnia główna z łazienką/garderobą

    Poddasze 69,0 / 75,2

    Hol
    6,5 m²
    Taras
    3,6 m²
    Pokój
    14,9 m² / 16,1 m²
    Taras
    5,5 m²
    Pokój
    14,9 m² / 16,1 m²
    Garderoba
    2,2 m²
    Łazienka
    3,0 m²
    Pokój
    19,2 m² / 22,0 m²
    Łazienka
    8,4 m² / 9,4 m²
    Wyczyść
    pomiary
    sprawdź
    powierzchnię
    sprawdź
    odległość
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Projekt do zabudowy bliźniaczej lub szeregowej z garażem. Funkcjonalny i tani w

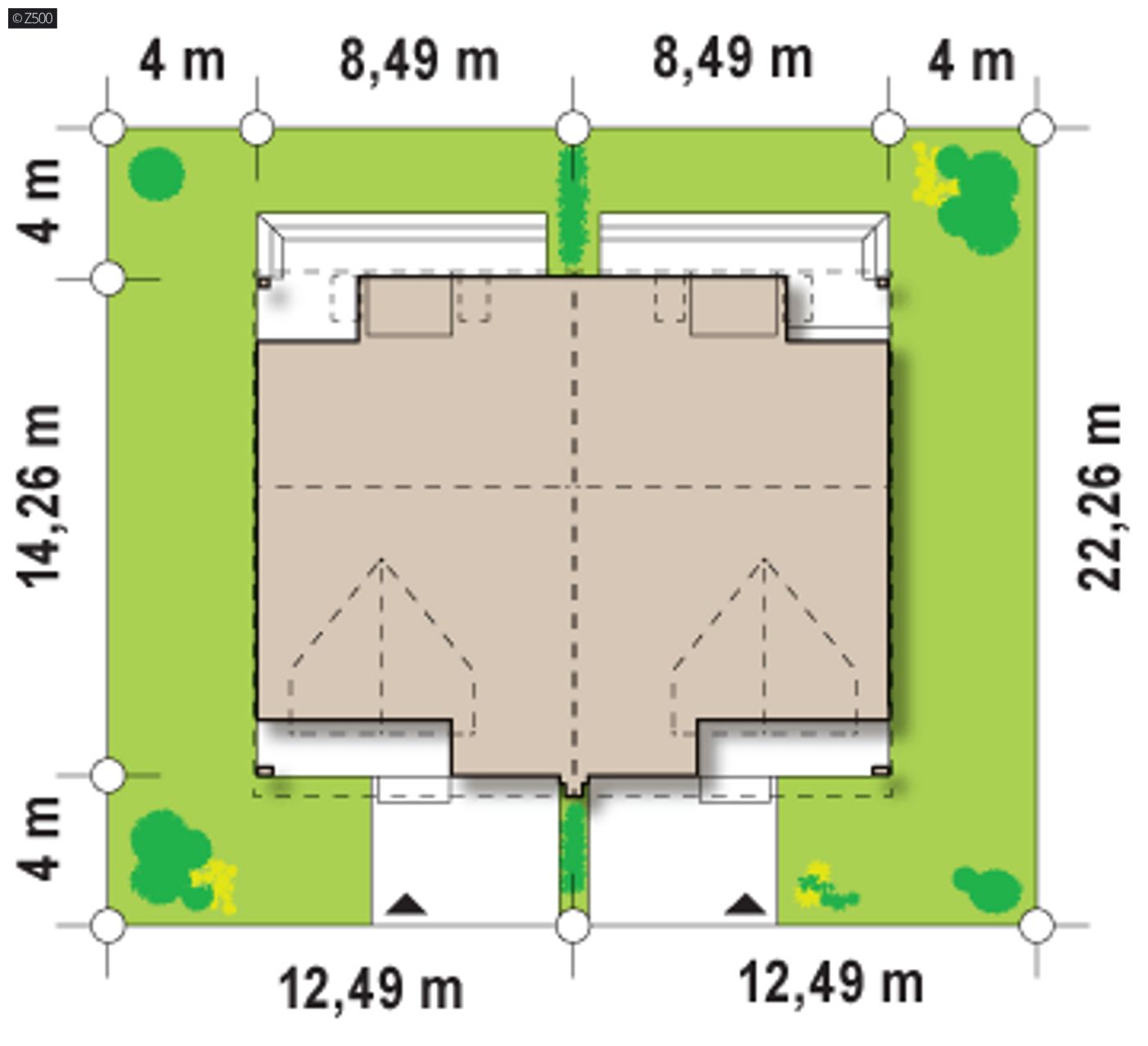

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    15,49 m
    długość
    22,26 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    8,49 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    130,8 / 158,2 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    18,1 m²
    Wysokość domu
    9,1 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    35°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    129 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    1,45 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    15,49 x 22,26 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    szkielet drewniany
    Strop (parter)
    wiązary
    Dach
    blachodachówka, dachówka
    technologia
    drewniany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zb4 D

    wg cennika sekocenbud 4 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 331 500  221 000

    54%32%14%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    gotowy projekt domu Zb4 D – aranżacja wnętrz, Projekt do zabudowy bliźniaczej lub szeregowej z garażem. Funkcjonalny i tani w
    gotowy projekt domu Zb4 D – aranżacja wnętrz, Projekt do zabudowy bliźniaczej lub szeregowej z garażem. Funkcjonalny i tani w
    gotowy projekt domu Zb4 D – aranżacja wnętrz, Projekt do zabudowy bliźniaczej lub szeregowej z garażem. Funkcjonalny i tani w
    gotowy projekt domu Zb4 D – aranżacja wnętrz, Projekt do zabudowy bliźniaczej lub szeregowej z garażem. Funkcjonalny i tani w
    gotowy projekt domu Zb4 D – aranżacja wnętrz, Projekt do zabudowy bliźniaczej lub szeregowej z garażem. Funkcjonalny i tani w
    gotowy projekt domu Zb4 D – aranżacja wnętrz, Projekt do zabudowy bliźniaczej lub szeregowej z garażem. Funkcjonalny i tani w
    gotowy projekt domu Zb4 D – aranżacja wnętrz, Projekt do zabudowy bliźniaczej lub szeregowej z garażem. Funkcjonalny i tani w
    gotowy projekt domu Zb4 D – aranżacja wnętrz, Projekt do zabudowy bliźniaczej lub szeregowej z garażem. Funkcjonalny i tani w
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    koncepcja
    koncepcja
    dostępność projektu: 32 dni robocze
    5 620
    (za segment)

    Zb4 wyróżnia nowatorska bryła, wysmakowany detal i czysty układ funkcjonalny. Szara kolorystyka projektu została złamana ciepłymi okładzinami drewnianymi, które występują w strefie wejściowej i balkonowej.

    Wchodzimy do domu z przyjemnego dużego podcienia, który po zabudowaniu może pełnić również rolę werandy. Dom zaprojektowany został z podziałem na dwie strefy, dzienną parterową i nocną zlokalizowaną na poddaszu. Część dzienna to oczywiście duży salon z kominkiem, połączony przestrzennie ze schodami prowadzącymi na komfortowe poddasze z 3 sypialniami. Sypialnia dedykowana głowom domu posiada balkonik oraz własną łazienkę. Jest w niej także wystarczająco dużo miejsca, aby wstawić dwie obszerne szafy garderobiane. Pokoje dziecięce zostały podzielone w sprawiedliwy sposób, dla każdego po równo. Każdy z nich ma wyjście na wspólny balkon.

    Dom posiada garaż wbudowany w bryłę budynku z pomieszczeniem gospodarczym na piec. Przejście z garażu do domu jest poprzez wspólną sień. W pobliżu wejścia znajduje się także wydzielona całkowicie, spora kuchnia wraz ze spiżarnią, w której swobodnie mieści się stół dla 4-6 osób.

    Zb4 jest doskonałym pomysłem na biznes, dom spełnia oczekiwania polskiej rodziny wg najnowszych rakingów badania rynku. Ten projekt nadaje się do zagospodarowania urbanistycznego jako sąsiadujące pary bliźniaków bądź jako segmenty szeregowe (bez okien w ścianach bocznych).


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE2020
    • - TMI-396
    • - SZ5 Zb4 D CE (DOM SZ3-80)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Prezentowany budynek stanowi ofertę zmiany technologii budowy z murowanej na drewnianą - szkieletową. Po złożeniu zamówienia, projektanci Z500 przygotowują profesjonalną dokumentację w drewnie. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii. Zmiana technologii może wiązać się również z dodatkowymi modyfikacjami układu wnętrza wynikającymi z wymogów konstrukcji drewnianej.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
