Gotowy projekt domu Z241 D - Dom parterowy z dachem dwuspadowym. Tani w budowie i eksploatacji.

Z241 D odbicie lustrzane

Dom parterowy z dachem dwuspadowym. Tani w budowie i eksploatacji.
drewniany
drewniany
dostępność projektu: 3 dni robocze
2 570
2 184,50
Oszczędzasz 385,50
drewniany
drewniany
dostępność projektu: 3 dni robocze
lustrzane odbicie
2 570
2 184,50
Oszczędzasz 385,50
Gotowy projekt domu Z241 D - Dom parterowy z dachem dwuspadowym. Tani w budowie i eksploatacji.
Gotowy projekt domu Z241 D - Dom parterowy z dachem dwuspadowym. Tani w budowie i eksploatacji.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Dom parterowy z dachem dwuspadowym. Tani w budowie i eksploatacji.

Parter 89,9 / 93,5

Sień
4,0 m²
Pomieszczenie gospodarcze
3,6 m²
Hol
5,2 m²
WC
1,6 m²
Hol
3,6 m²
Łazienka
5,5 m²
Pokój
12,3 m²
Pokój
13,1 m²
Pokój
13,8 m²
Salon
23,5 m²
Kuchnia
7,2 m²
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Dom parterowy z dachem dwuspadowym. Tani w budowie i eksploatacji.

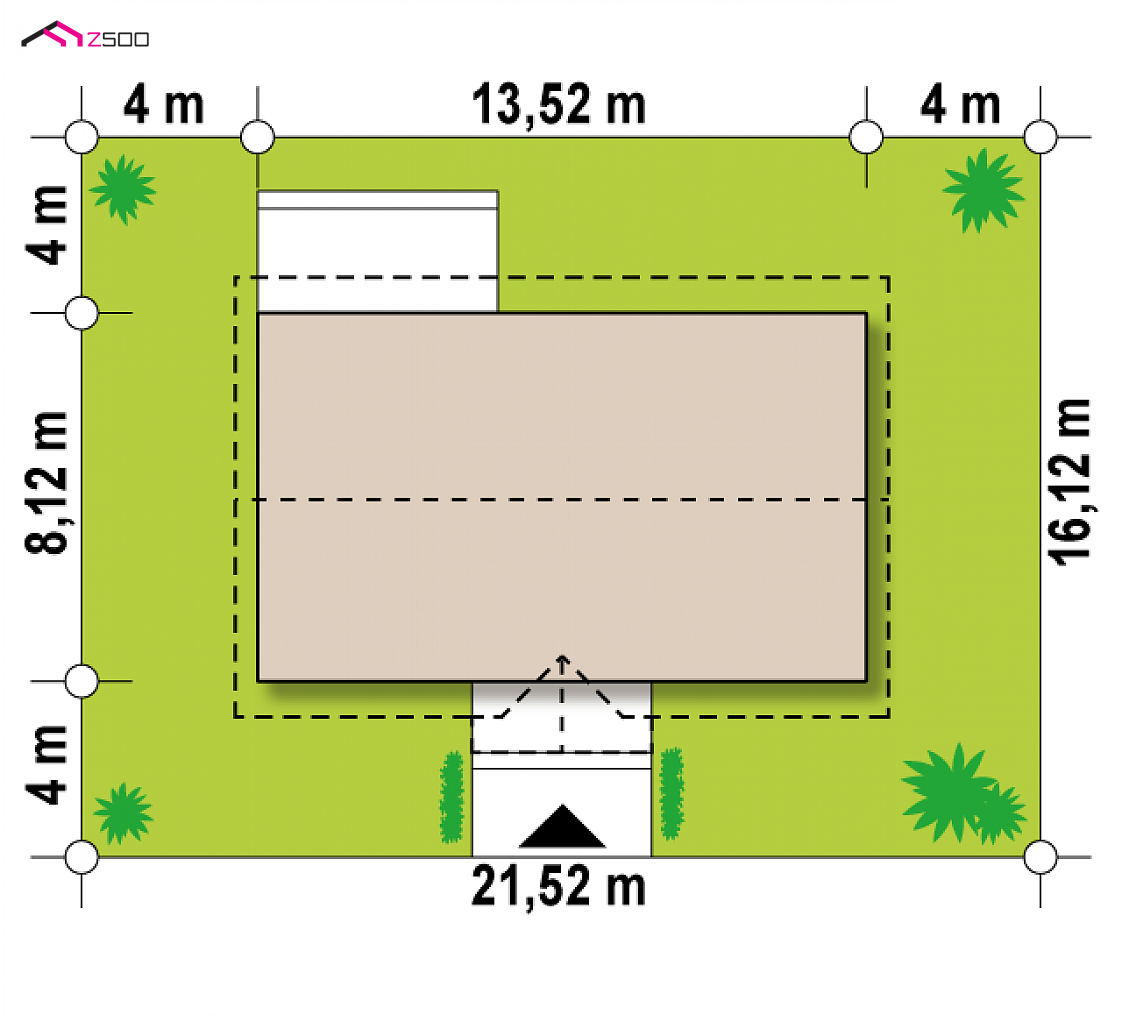

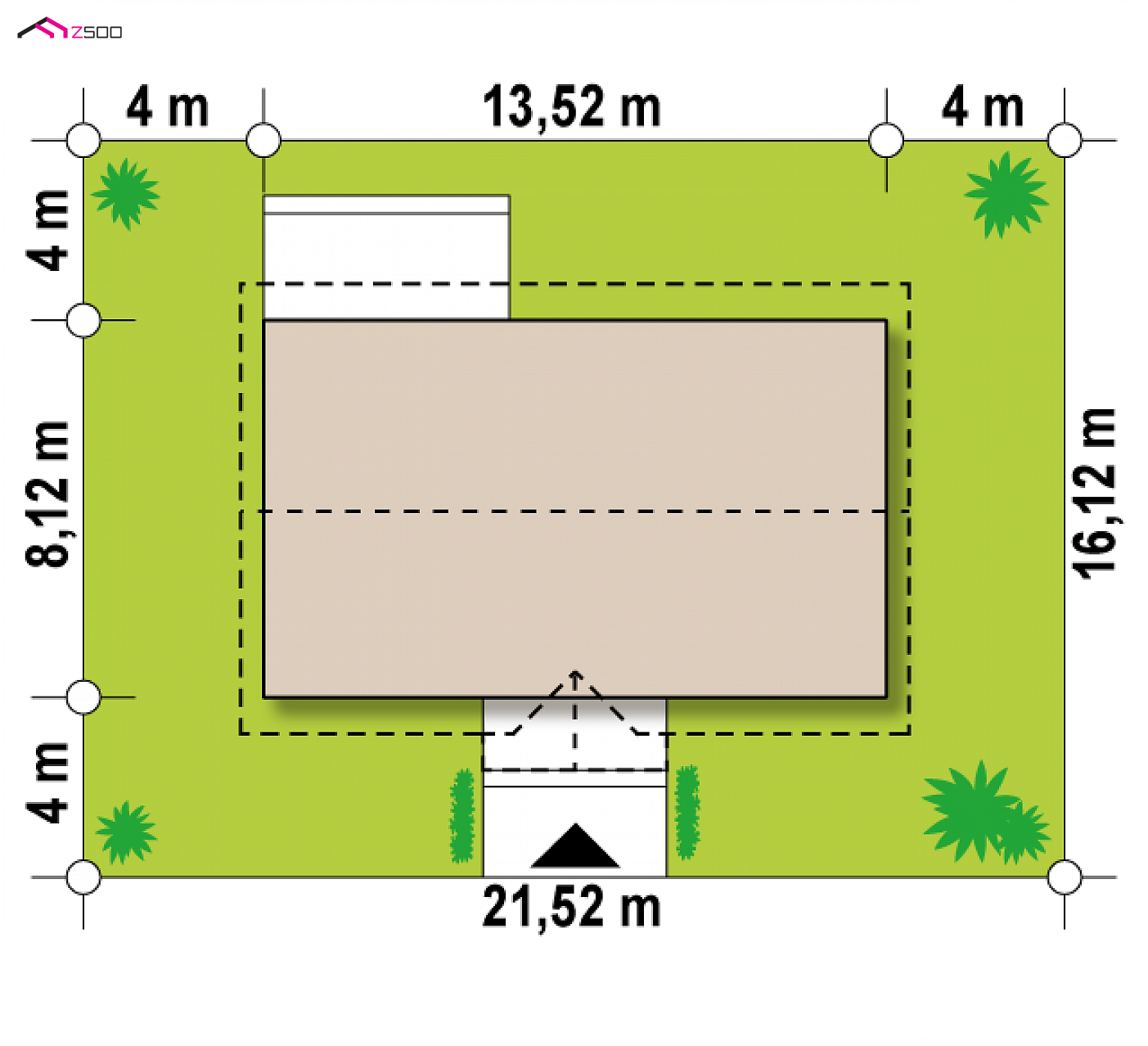

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
21,52 m
długość
16,12 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
13,52 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
89,9 / 93,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
109,8 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
252,4 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,47 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
30°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
164,06 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
21,52 x 16,12 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
wiązary
Dach
blachodachówka, dachówka
technologia
drewniany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
92,55 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
76,45 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z241

wg cennika sekocenbud 2018/12
Ceny średnieCeny minimalne
Stan surowy zamknięty142 229 121 051
Instalacje42 298 36 000
Prace wykończeniowe48 454 41 239
Razem:232 981 198 291
Ten dom możesz postawić metodą gospodarczą za:
163 343,29 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Z241 D – aranżacja wnętrz, Dom parterowy z dachem dwuspadowym. Tani w budowie i eksploatacji.
gotowy projekt domu Z241 D – aranżacja wnętrz, Dom parterowy z dachem dwuspadowym. Tani w budowie i eksploatacji.
gotowy projekt domu Z241 D – aranżacja wnętrz, Dom parterowy z dachem dwuspadowym. Tani w budowie i eksploatacji.
gotowy projekt domu Z241 D – aranżacja wnętrz, Dom parterowy z dachem dwuspadowym. Tani w budowie i eksploatacji.
gotowy projekt domu Z241 D – aranżacja wnętrz, Dom parterowy z dachem dwuspadowym. Tani w budowie i eksploatacji.
gotowy projekt domu Z241 D – aranżacja wnętrz, Dom parterowy z dachem dwuspadowym. Tani w budowie i eksploatacji.
gotowy projekt domu Z241 D – aranżacja wnętrz, Dom parterowy z dachem dwuspadowym. Tani w budowie i eksploatacji.
gotowy projekt domu Z241 D – aranżacja wnętrz, Dom parterowy z dachem dwuspadowym. Tani w budowie i eksploatacji.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
drewniany
drewniany
dostępność projektu: 3 dni robocze
2 570
2 184,50
Oszczędzasz 385,50

Z241 to projekt domu parterowego z dachem dwuspadowym. Prost bryła oraz ciekawe połączenie różnych materiałów na elewacji nadaje mu niepowtarzalny wygląd.

Do sieni wchodzimy przez zadaszone wejście. Dalej znajduje się niewielki korytarzyk skąd mamy dostęp do holu głównego, wc i pomieszczenia gospodarczego, do którego dostęp jest również z kuchni. Kuchnia połączona została jednoprzestrzennie z jadalnią i salonem. Dzięki dużym przeszkleniom pomieszczenie to jest dobrze doświetlone. W części prywatnej domu zlokalizowano trzy duże sypialnie, każda z miejscem na szafę, oraz łazienkę, która pomieści zarówno wannę jak i prysznic.

Z241 spodoba się wszystkim tym, którzy szukają niewielkiego, funkcjonalnego domu parterowego. Pomimo swych niewielkich rozmiarów dom zaspokoi wszystkie niezbędne potrzeby.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE2022
  • - TKJ-287
  • - SZ5 Z241 D CE (DOM SZ3-45)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
