Z92 D
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Z92 D - Wygodny dom z dużą kotłownią na paliwo stałe, pralnią oraz pokojem na parterze.

Z92 D odbicie lustrzane
Wygodny dom z dużą kotłownią na paliwo stałe, pralnią oraz pokojem na parterze.

drewniany
drewniany
dostępność projektu: 3 dni robocze
4 100
3 690
Oszczędzasz 410
drewniany
drewniany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 100
3 690
Oszczędzasz 410
Gotowy projekt domu Z92 D - Wygodny dom z dużą kotłownią na paliwo stałe, pralnią oraz pokojem na parterze.
Gotowy projekt domu Z92 D - Wygodny dom z dużą kotłownią na paliwo stałe, pralnią oraz pokojem na parterze.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Wygodny dom z dużą kotłownią na paliwo stałe, pralnią oraz pokojem na parterze.

Parter 64,6 / 73,4

Sień
4,2 m²
Hol
6,9 m²
Pomieszczenie gospodarcze
6,5 m²
Pokój
11,1 m²
WC
3,3 m²
Kuchnia
8,6 m²
Spiżarka
2,4 m²
Salon+jadalnia
28,0 m²
Pomieszczenie gospodarcze
2,4 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wygodny dom z dużą kotłownią na paliwo stałe, pralnią oraz pokojem na parterze.

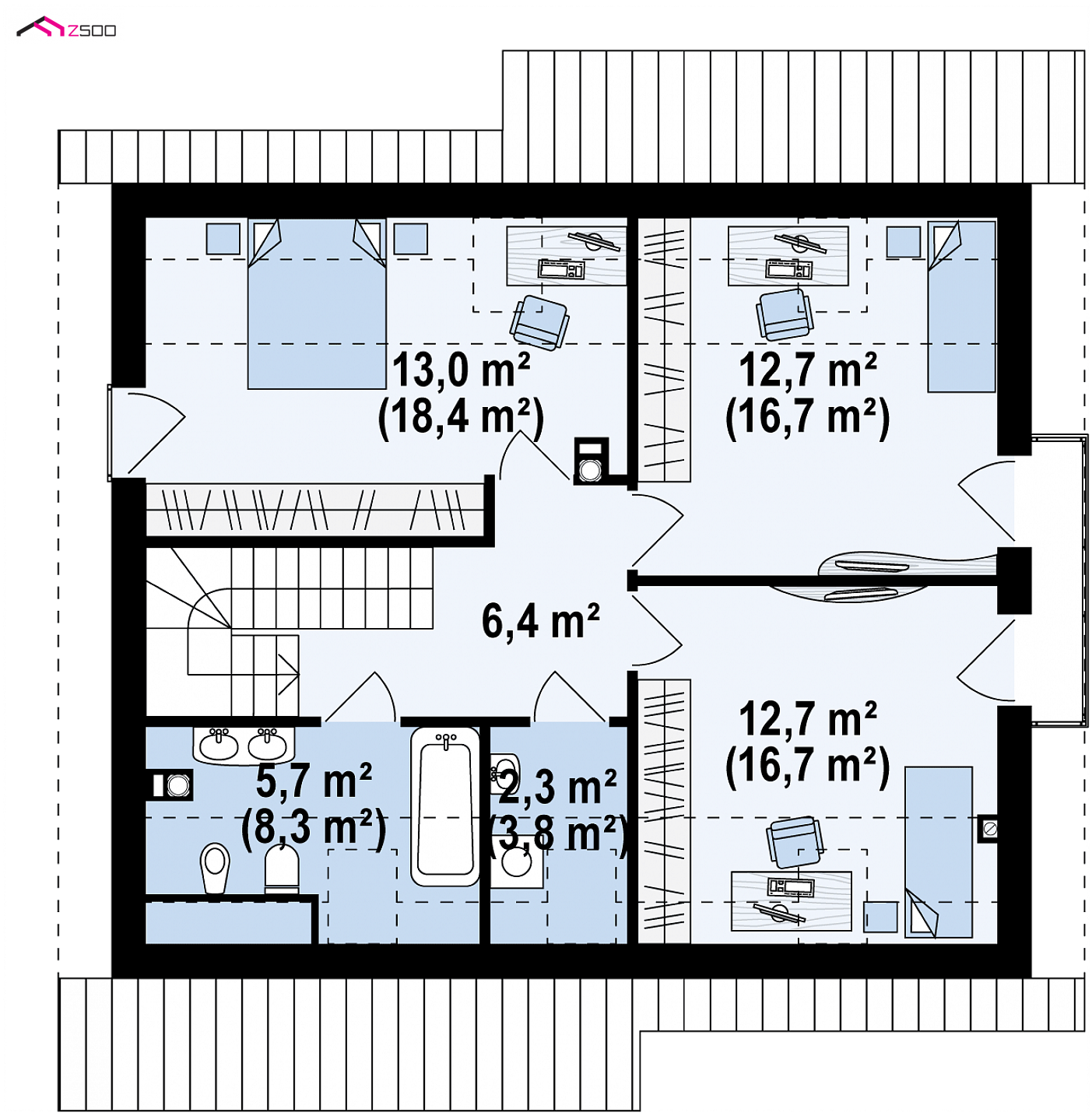

Poddasze 53,7 / 75,8

Pokój
13,1 m² / 17,0 m²
Łazienka
5,8 m² / 9,4 m²
Pokój
12,8 m² / 16,6 m²
Pralnia
2,3 m² / 3,7 m²
Hol
7,4 m²
Pokój
12,4 m² / 17,4 m²
Schody
4,3 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wygodny dom z dużą kotłownią na paliwo stałe, pralnią oraz pokojem na parterze.

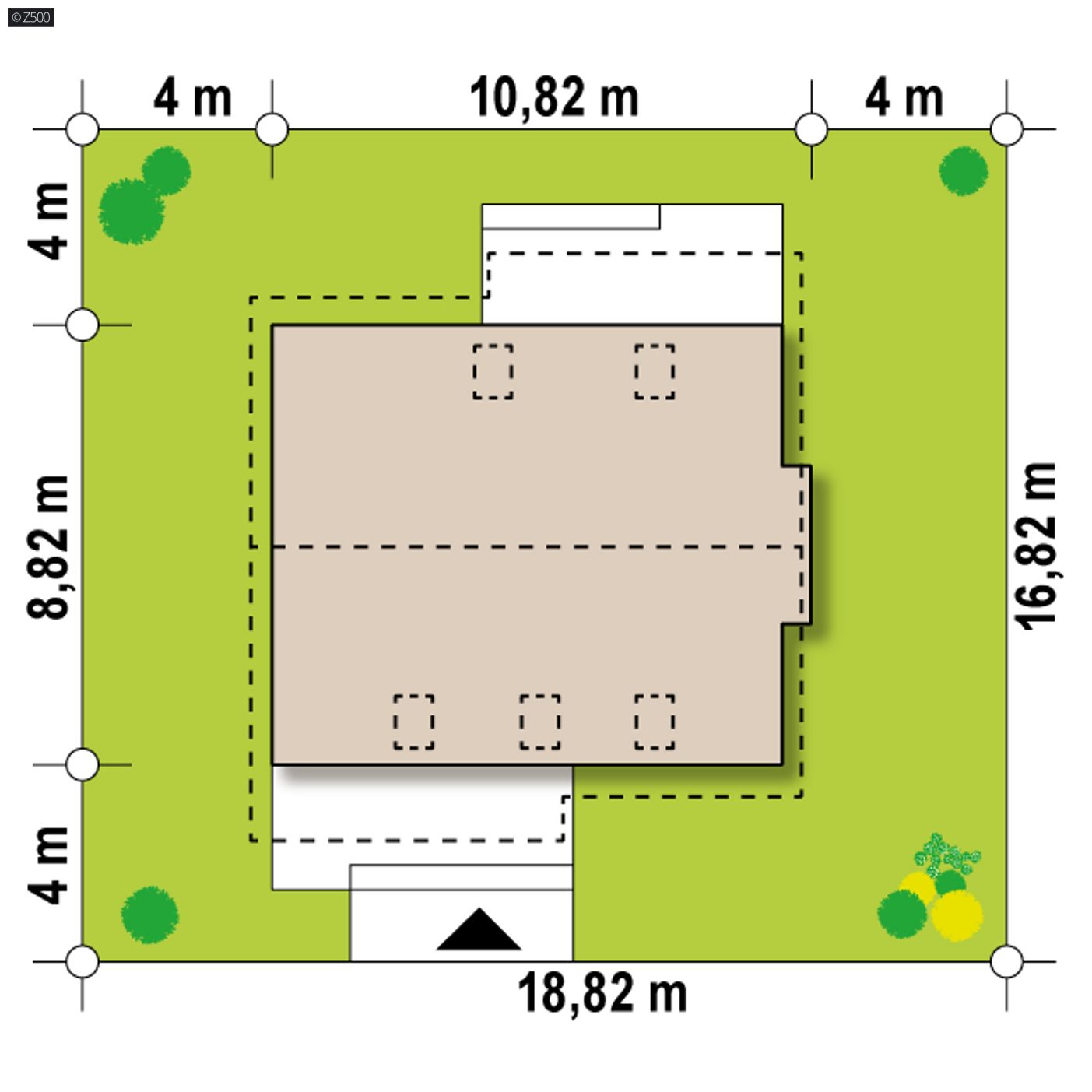

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
18,82 m
długość
16,82 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
10,82 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
118,3 / 149,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
92,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
394,95 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,44 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
155,03 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,91 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
18,82 x 16,82 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na biomasę
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne, kocioł na biomasę
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
27,16 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
63,46 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
PT2Taras nad pomieszczeniem ogrzewanym≤ 0,15
SS2Podsufitka (strych nieużytkowy)≤ 0,25
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z92 D

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Z92 D – aranżacja wnętrz, Wygodny dom z dużą kotłownią na paliwo stałe, pralnią oraz pokojem na parterze.
gotowy projekt domu Z92 D – aranżacja wnętrz, Wygodny dom z dużą kotłownią na paliwo stałe, pralnią oraz pokojem na parterze.
gotowy projekt domu Z92 D – aranżacja wnętrz, Wygodny dom z dużą kotłownią na paliwo stałe, pralnią oraz pokojem na parterze.
gotowy projekt domu Z92 D – aranżacja wnętrz, Wygodny dom z dużą kotłownią na paliwo stałe, pralnią oraz pokojem na parterze.
gotowy projekt domu Z92 D – aranżacja wnętrz, Wygodny dom z dużą kotłownią na paliwo stałe, pralnią oraz pokojem na parterze.
gotowy projekt domu Z92 D – aranżacja wnętrz, Wygodny dom z dużą kotłownią na paliwo stałe, pralnią oraz pokojem na parterze.
gotowy projekt domu Z92 D – aranżacja wnętrz, Wygodny dom z dużą kotłownią na paliwo stałe, pralnią oraz pokojem na parterze.
gotowy projekt domu Z92 D – aranżacja wnętrz, Wygodny dom z dużą kotłownią na paliwo stałe, pralnią oraz pokojem na parterze.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
drewniany
drewniany
dostępność projektu: 3 dni robocze
4 100
3 690
Oszczędzasz 410
drewniany
drewniany
dostępność projektu: 3 dni robocze
lustrzane odbicie
4 100
3 690
Oszczędzasz 410

Z92 to zgrabny i funkcjonalny dom z poddaszem użytkowym. Prosta konstrukcja i zwarta bryła przekryta dachem dwuspadowym czyni go inwestycją tanią w budowie oraz późniejszej eksploatacji. Zaletą projektu jest duża kotłownia na paliwo stałe.Projekt można zmieścić także na węższej o 60cm działce likwidując wykusz.

Parter to strefa dzienna z przestronnym salonem, jadalnią w wykuszu oraz otwarta kuchnią i podręczną spiżarką. Kolejne atuty tej kondygnacji to dodatkowy pokój oraz łazienka z oknem. Na poddaszu zaprojektowano trzy wygodne sypialnie, dwie o identycznej powierzchni z wyjściem na mały balkon nad wykuszem. Do dyspozycji mieszkańców jest także spora łazienka oraz wydzielona mała pralnia. Komfort użytkowania podnosi wysoka ścianka kolankowa - 100cm.

Z92 to komfortowy projekt dla rodziny ceniącej wygodę. Obszerny program funkcjonalny przy stosunkowo małej powierzchni to duża zaleta. Wkomponowany w zieleń działki stanie się wygodną rezydencją dla całej rodziny.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE2026
  • - SZ5 Z92 D CE (DOM SZ3-04)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
