Z200 D
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Z200 D - Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.

Z200 D odbicie lustrzane
Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.

drewniany
drewniany
dostępność projektu: 3 dni robocze
5 240
drewniany
drewniany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 240
Gotowy projekt domu Z200 D - Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.
Gotowy projekt domu Z200 D - Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.
Gotowy projekt domu Z200 D - Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.
Gotowy projekt domu Z200 D - Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.

Parter 128,2 / 168,2

Sień
4,2 m²
Garderoba
3,3 m²
Garaż
33,5 m²
Pomieszczenie gospodarcze
6,4 m²
Hol
6,0 m²
Salon+jadalnia
35,6 m²
Kuchnia
9,1 m²
Spiżarka
3,3 m²
Hol
9,0 m²
WC
2,0 m²
Łazienka
5,9 m²
Pokój
16,4 m²
Pokój
16,8 m²
Pokój
16,6 m²
Wyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.

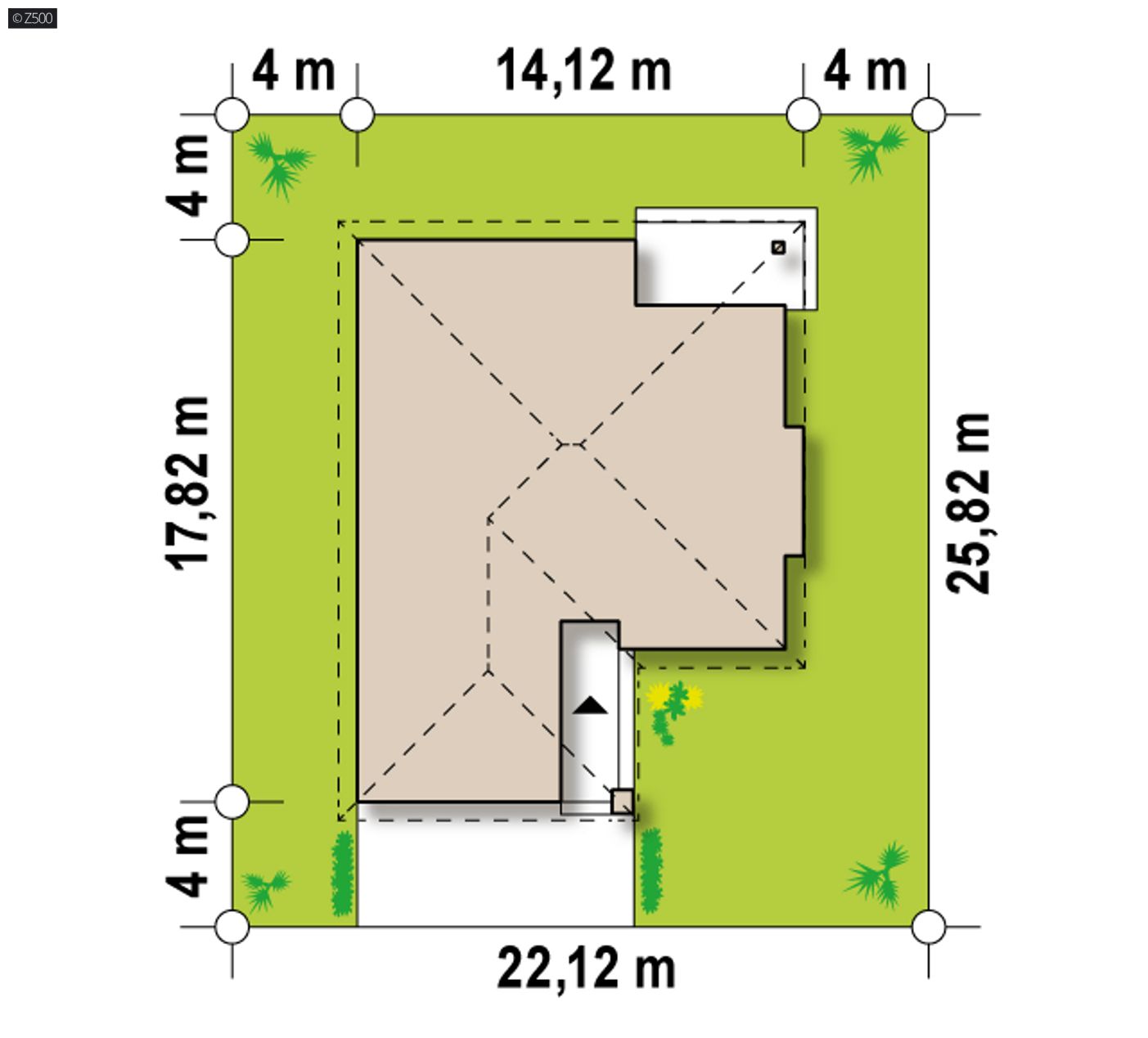

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,12 m
długość
25,82 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
14,12 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
128,2 / 295,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
196,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
33,5 m²
Kubatura
735,09 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,22 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
25°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
276,82 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
22,12 x 25,82 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
drewniany
Pokrycie dachu
blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
62,47 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
67,65 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW2Ściana działowa
SD2Dach ocieplany (spadzisty)≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z200 D

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
gotowy projekt domu Z200 D – aranżacja wnętrz, Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.
gotowy projekt domu Z200 D – aranżacja wnętrz, Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.
gotowy projekt domu Z200 D – aranżacja wnętrz, Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.
gotowy projekt domu Z200 D – aranżacja wnętrz, Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.
gotowy projekt domu Z200 D – aranżacja wnętrz, Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.
gotowy projekt domu Z200 D – aranżacja wnętrz, Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.
gotowy projekt domu Z200 D – aranżacja wnętrz, Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.
gotowy projekt domu Z200 D – aranżacja wnętrz, Komfortowy i przestronny dom parterowy z garażem dwustanowiskowym od frontu.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
drewniany
drewniany
dostępność projektu: 3 dni robocze
5 240
drewniany
drewniany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 240

Z200 to komfortowy dom parterowy z garażem dwustanowiskowym dostępnym od frontu budynku. Elewacje i bryła wyróżniają się nowoczesną aczkolwiek spokojną i wyważoną architekturą z oryginalnymi dodatkami.

Wnętrze domu jest podzielone na dwie części: dzienną i nocną. Strefę dzienną tworzy przestronny salon z dużymi przeszkleniami, i jadalnia. Stąd jest także bezpośrednie przejście do kuchni, która może zostać oddzielona od salonu za pomocą suwanych drzwi. Lewa część domu to strefa nocna. Znajduje się tu łazienka i trzy sypialnie, w tym jedna zprywatnym wyjściem na zadaszony taras. Dodatkowym atutem jest bezpośredni dostęp z domu do dwustanowiskowego garażu. W holu przewidziane zostało miejsce na schody klapowe na strych.

Dom Z200 można ogrzewać na wiele sposobów począwszy od nowoczesnych ekokominków na pelety, jak również węglem czy gazem. Pozwala na to pomieszczenie gospodarcze dostępne z garażu.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1948
  • - TIK-775
  • - SZ5 Z200 D CE (DOM SZ3-29)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.
