Zx93
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Zx93 - Prosta piętrowa kostka z drewnianą elewacją, płaskim dachem oraz antresolą.

Zx93 odbicie lustrzane
Prosta piętrowa kostka z drewnianą elewacją, płaskim dachem oraz antresolą.

murowany
murowany
dostępność projektu: 3 dni robocze
6 470
5 823
Oszczędzasz 647
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
6 470
5 823
Oszczędzasz 647
Gotowy projekt domu Zx93 - Prosta piętrowa kostka z drewnianą elewacją, płaskim dachem oraz antresolą.
Gotowy projekt domu Zx93 - Prosta piętrowa kostka z drewnianą elewacją, płaskim dachem oraz antresolą.
Gotowy projekt domu Zx93 - Prosta piętrowa kostka z drewnianą elewacją, płaskim dachem oraz antresolą.
Gotowy projekt domu Zx93 - Prosta piętrowa kostka z drewnianą elewacją, płaskim dachem oraz antresolą.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Prosta piętrowa kostka z drewnianą elewacją, płaskim dachem oraz antresolą.

Parter 83,9 / 110,6

Sień
3,8 m²
Hol
10,3 m² / 10,4 m²
Gabinet
11,0 m²
Łazienka
3,5 m²
Kuchnia
10,1 m²
Spiżarka
3,2 m²
Salon+jadalnia
42,1 m²
Garaż
0,0 m² / 21,0 m²
Pomieszczenie gospodarcze
0,0 m² / 5,7 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Prosta piętrowa kostka z drewnianą elewacją, płaskim dachem oraz antresolą.

Poddasze 67,2 / 71,9

Hol
10,6 m²
Pokój
12,2 m²
Pokój
12,8 m²
Garderoba
2,0 m²
Pokój
14,6 m²
Łazienka
5,0 m²
Łazienka
4,6 m²
Pralnia
5,4 m²
Schody
0,0 m² / 4,7 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Prosta piętrowa kostka z drewnianą elewacją, płaskim dachem oraz antresolą.

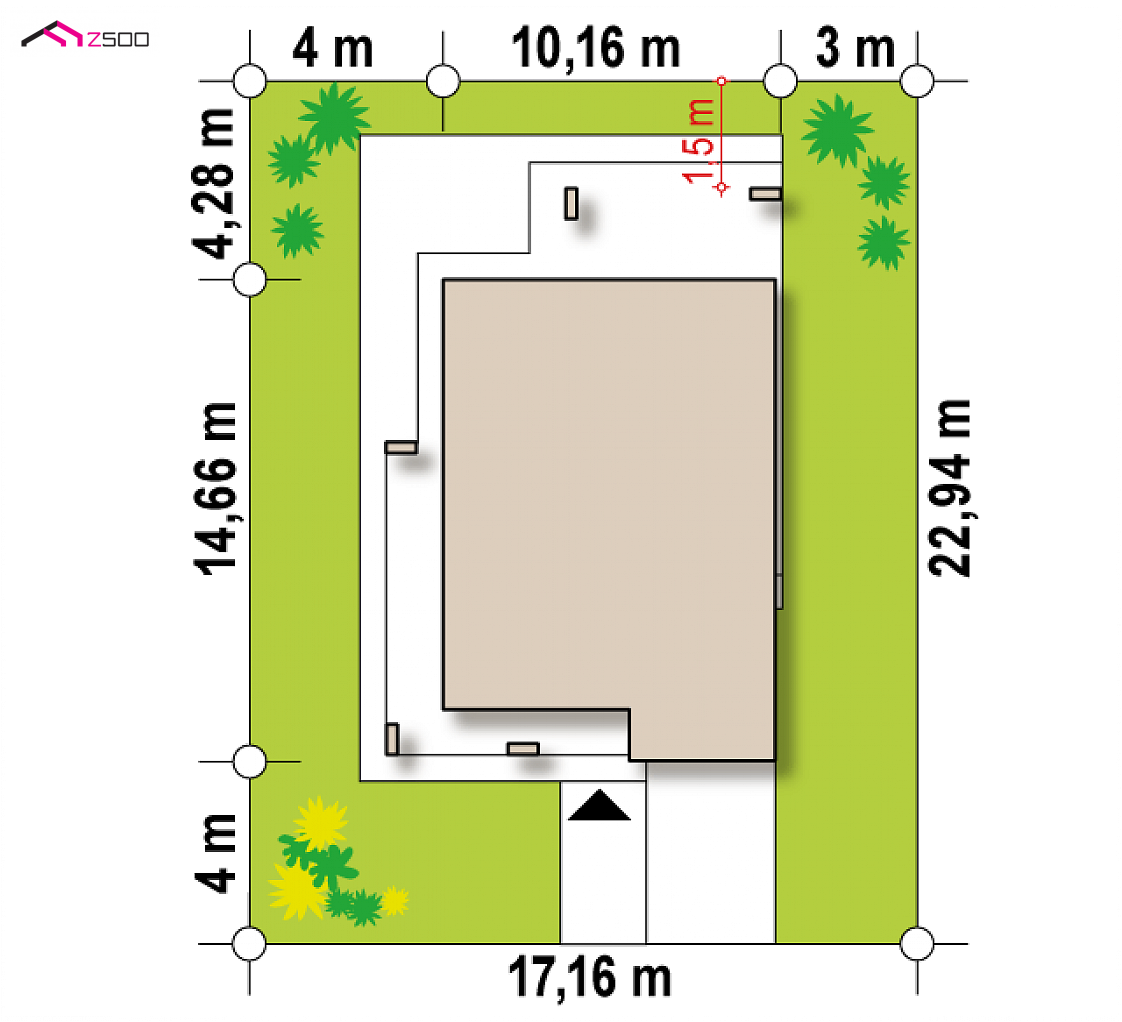

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
17,16 m
długość
22,94 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
10,26 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
151,1 / 182,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
142,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
21,0 m²
Kubatura
660,47 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,18 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
18,2 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
17,16 x 22,94 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika
Strop (parter)
żelbetowy
Pokrycie dachu
folia PVC/papa bitumiczna
technologia
murowany
Konstrukcja dachu
żelbetowy (stropodach)
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na biomasę
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kolektory słoneczne, kocioł na biomasę
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
18,01 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
67,89 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ3Ściana attyki/ podwójnie ocieplona
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD3Stropodach ocieplany≤ 0,15
PT1Posadzka tarasu/ podestu wejściowego
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx93

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W II kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2752 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
6 470
5 823
Oszczędzasz 647
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
6 470
5 823
Oszczędzasz 647

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Bryła prosta, kanciasta, równa, symetryczna, „ala kostka”.

Budynek jest piętrowy z płaskim dachem i jednostanowiskowym garażem. Zaprojektowano jeden komin, co bezwzględnie stanowi atut. Te ok. 150m.2 powierzchni dedykowanej jest dla osób lubujących się w prostocie.

Do wykończenia budynku użyto połączenia okładziny drewnianej z grafitowym tynkiem. Ciemna, prosta, elegancka elewacja przykuwa uwagę każdego przechodnia.

Parter to strefa dla rodziny spędzającej czas przed zestawem kina domowego oraz dobre miejsce dla podejmowania gości. Przestronny salon połączony z jadalnią umieszczono od strony ogrodu. Jest wysoki na dwie kondygnacje, do których użyto dużych przeszkleń. Strefa dzienna w połączeniu z otwartym wyjściem na taras tworzy osobliwy klimat w ciepłe dni dla wielbicieli barbecue. Taras i wejścia zadaszono poprzez doprojektowanie elementów ozdobnych. Jest to znakomite miejsce na wieczorne dyskusje w gronie znajomych.

Umieszczony od frontu pokój może zostać docelowo zastosowany jako gabinet lub pokój dla odwiedzających nas gości. Wyobraźnia mieszkańców pozwoli urządzić go z finezją i fantazją – optymalnie do potrzeb.

Kuchnia posiada przybudowaną spiżarnię, miejsce cenione przez wszystkich kucharzy. Naprzeciwko znajdują się schody na piętro.

Górna kondygnacja nie posiada balkonów i tarasów. Celem architekta było takie zaplanowanie piętra, aby zniwelować mostki cieplne. Duże okna do podłogi w każdym pomieszczeniu są gwarantem większej ilości światła i nasłonecznienia pokoi. Z umiejscowionych tam trzech sypialni, jedna posiada swoją prywatna garderobę i łazienkę. Może służyć jako sypialnia rodziców. Pozostałe dwa pokoje zaprojektowano z myślą o dzieciach. Dzielą one wspólnie łazienkę na piętrze, co przysłuży się ich wychowaniu – podział obowiązków dotyczący sprzątania nie ominie żadnej z pociech.

Dom Zx93 dedykowany jest dla osób lubiących prostotę.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
6 470
5 823
Oszczędzasz 647

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Obsługa klienta

  • Usuń ze znajomych

Do Kasia : Witam,
projekt zostanie zaktualizowany gdy zostanie złożone pierwsze zamówienie na tą wersję;
Jeżeli zdecyduje się Pani na zakup - zostanie zaktualizowany zgodnie z informacją na stronie - w przeciągu 42 dni roboczych;

Diana P.
Dzień dobry,

Projet zakłada wysokość budynku 7,3 w warunkach zabudowy mam 7,2 czy jest możliwość obniżenia dachu, żeby spełniał kryteria w adaptacji?

Elżbieta N.
Do Diana P. : dostosowanie - w zakresie 5% - wysokości czy innych wymiarów do wymagań WZ , to żaden problem

Iwona B.

  • Usuń ze znajomych
  • Dodaj do znajomych

witam, czy ktoś buduje ten dom , proszę o maila : iwobas@wp.pl

Dorota P.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Iwona B. : Dzień dobry,
czy Pani zdecydowała się na ten projekt? Jeśli tak - będę bardzo wdzięczna za kontakt - też o nim myślę :-)

pozdrawiam,
Dorota

Jarek M.

  • Usuń ze znajomych
  • Dodaj do znajomych

Czy jest możliwość adaptacji projektu aby posiadał garaż 2-stanowiskowy?

Obsługa klienta

Do Jarek M. : Tak, jest taka możliwość. Zmiany wprowadza architekt lokalny na etapie adaptacji. W sprawie dodatkowych pytań oraz wyceny proszę kontaktować się z naszym studiem adaptacji.
