Z111
Adaptacja projektu
zapytaj o projekt
Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Z111 - Projekt domu z poddaszem, gabinetem na parterze oraz dużym pom. gosp.

Z111 odbicie lustrzane
Projekt domu z poddaszem, gabinetem na parterze oraz dużym pom. gosp.

murowany
murowany
murowany
murowany
lustrzane odbicie
Gotowy projekt domu Z111 - Projekt domu z poddaszem, gabinetem na parterze oraz dużym pom. gosp.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Projekt domu z poddaszem, gabinetem na parterze oraz dużym pom. gosp.

Parter 76,6

Sień
4,4 m²
Hol
12,4 m²
Salon+kuchnia
33,0 m²
Spiżarka
3,7 m²
Pom. gosp.
3,4 m²
Schowek
1,2 m²
Pokój
10,0 m²
Łazienka
8,7 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Projekt domu z poddaszem, gabinetem na parterze oraz dużym pom. gosp.

Poddasze 51,8 / 74,7

Hol
7,1 m²
Pokój
12,5 m² / 17,8 m²
Pokój
12,4 m² / 19,0 m²
Pokój
11,6 m² / 17,5 m²
Łazienka
6,4 m² / 9,7 m²
Garderoba
1,8 m² / 3,6 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Projekt domu z poddaszem, gabinetem na parterze oraz dużym pom. gosp.

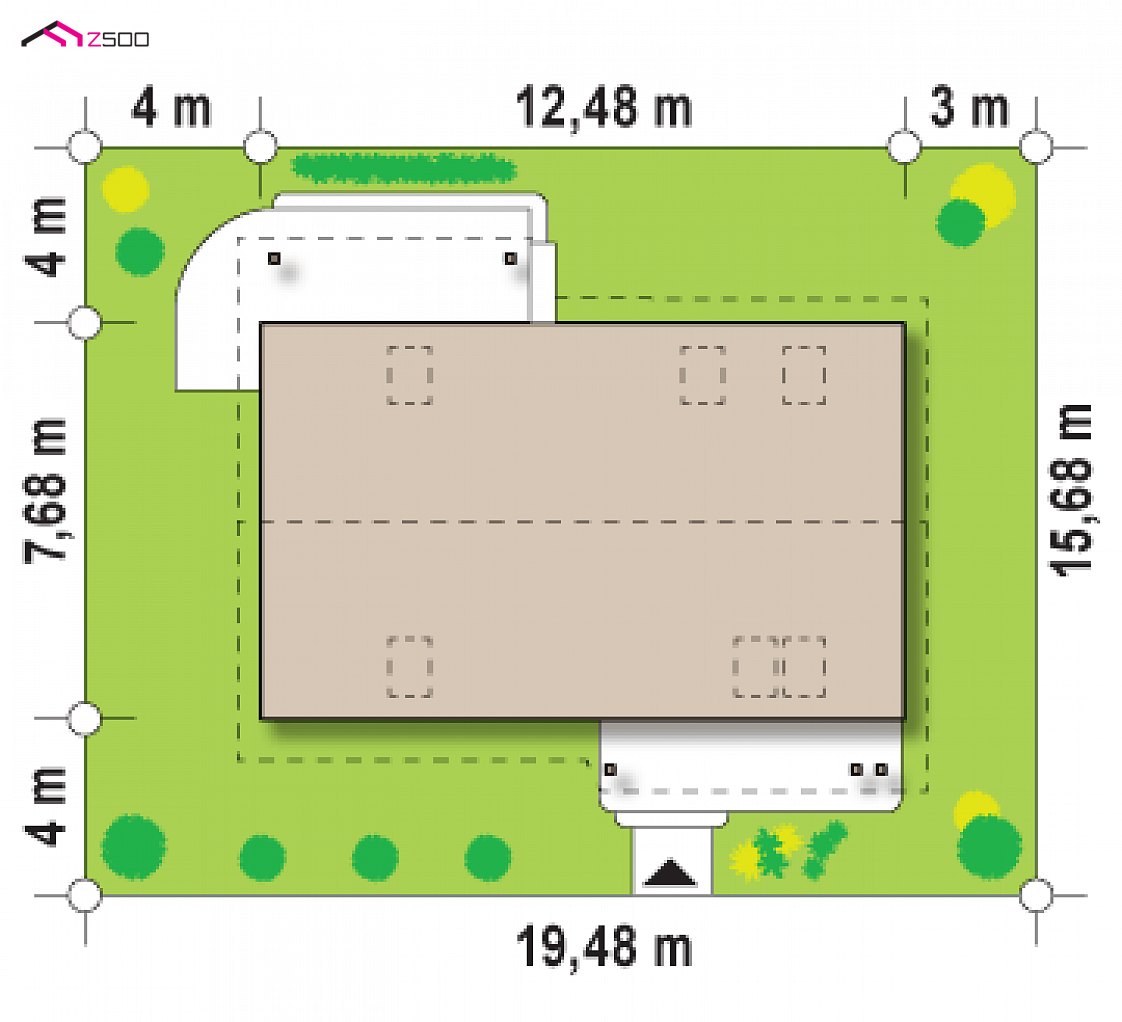

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
19,48 m
długość
15,68 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
12,48 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
128,4 / 151,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
95,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
360,15 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,37 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
38°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
159,41 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,96 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
19,48 x 15,68 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
gęstożebrowy
Pokrycie dachu
blachodachówka/dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

• III Strefa wiatrowa dla H≤ 300m n.p.m., teren A, wysokość z≤ 12m obciążenia wiatrem (0,30 kN/m2)
• II Strefa śniegowa dla obciążenia śniegiem (0,9 kN/m2)
• Głębokość przemarzania gruntu hz= 1,2m.
• Budynek zaliczono do I-ej kategorii geotechnicznej.
• Grunty nie gorsze niż gliny pylaste typ B o IL= 0,50 powyżej lustra wody gruntowej.

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna (rekuperacja)

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,23
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,18
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka≤ 0,18
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z111

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
murowany
murowany
lustrzane odbicie

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Gotowy projekt domu  - Projekt domu z poddaszem, gabinetem na parterze oraz dużym pom. gosp.
Gotowy projekt domu  - Projekt domu z poddaszem, gabinetem na parterze oraz dużym pom. gosp.

Z111 to praktyczny i wygodny w użytkowaniu dom. Wejście zaakcentowano zadaszeniem wspartym na drewnianych słupach. W sieni przewidziano miejsce na pojemną szafę. Z holu wychodzą drzwi do wszystkich pomieszczeń. Łazienka na parterze jest duża i przestronna. Dalej znajduje się obszerny pokój gościnny.

Główną zaletą Z111 jest rozległy, jasny salon. Kuchnia zaprojektowana w kompozycji otwartej dodatkowo nadaje głębi i optycznie powiększa całe pomieszczenie. Obok znajduje się podręczna spiżarnia. Duże okna sprawiają, że promienie słońca wpadają do domu o każdej porze roku. Dodatkowego ciepła i klimatu dodaje kominek. Salon posiada oddzielne wyjście na częściowo zadaszony taras. Na piętrze znajdują się trzy pojemne sypialnie, duża łazienka i garderoba.

Z111 to projekt domu, który urzeka pięknem i dbałością o detale. Łączy w sobie wszystkie najlepsze cechy domu jednorodzinnego: jest tani w budowie, komfortowy w użytkowaniu i unikatowy w wyglądzie.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1112
  • - TNW-448
  • - SZ5 Z111 CE (DOM OZ1-84)
Gotowy projekt domu  - Projekt domu z poddaszem, gabinetem na parterze oraz dużym pom. gosp.
Gotowy projekt domu  - Projekt domu z poddaszem, gabinetem na parterze oraz dużym pom. gosp.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Simon
kolejny fajny, kompaktowy domek. Coraz większy problem mam z wyborem pomiędzy z66,z68,z79 i teraz jeszcze ten :) czekam z niecierpliwością na kosztorys i wersję z garażem !

Lukasz Ż.

  • Usuń ze znajomych
  • Dodaj do znajomych

Zdecydowałbym się na budowę ale musiałbym usunąć pom. gosp. 3.4 m2 i komin aby powiększyć przestrzeń w salonie, wydaje się jakby tam była ściana nośna. Więc czy dałoby rade?

Obsługa klienta

  • Usuń ze znajomych

Do Lukasz Ż. : Dokładnie w tym miejscu, które Pan określił przebiega ściana konstrukcyjna. Zaproponowane zmiany muszą być omówione i wprowadzone na etapie adaptacji. Proszę o kontakt ze Studio Adaptacji studioadaptacji@z500.pl, +48 725 000 005

Piotr
wszystko pięknie tylko "fachowcy" bez znajomości języka położyli odwrotnie styropian fundamentowy.
stroną zewnętrzną do budynku. Gratulacje i następnym razem zapraszam do kontaktu z producentem w razie wątpliwości.

Tomasz M.

  • Usuń ze znajomych
  • Dodaj do znajomych

Fundamenty wykopane i wylane,teraz majster przyjdzie w piatek i będzie murował fondamenty z bloczków betonowych.

Tomasz M.

  • Usuń ze znajomych
  • Dodaj do znajomych

W sobote zaczynamy kopać fundamenty. Z pozwoleniami trochę się przeciągnęło,a jak juz je mieliśmy to nie mieliśmy majstra. Teraz juz jest,w październiku fundamenty a na wiosnę reszta domu.Całość,razem z dachem robić nam ma ten sam człowiek. Na wstępie powiedział,że musi po swojemu wyliczyć materiał,bo w projektach jest zawszego za dużo. Na razie za materiał na fundamenty i kibelek(bo od razu deski na kibelek kupiliśmy) wyszło nam 4 tys plus jeszcze za koparke 100zł za godz. i no i beczki z betonem. Poza tym robocizna. W przyszłym tyg. jak juz będziemy bardziej zorientowani to dodam wpis i zdjęcia.

Magda B.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Tomasz M. : Czekam na wpis, my lada chwila (mam nadzieję) odbierzemy pozwolenie i zaczynamy fundamenty, na wiosnę resztę. Także plan podobny jak Ty.

Beata
Witam. Bardzo podoba mi się z111 i prawdopodobnie zdecyduję się właśnie na ten projekt. Mam tylko pytanie, czy można kupić projekt tego domu w wersji prefabrykatów?

Magda B.

  • Usuń ze znajomych
  • Dodaj do znajomych

Czy ktoś buduje dom (z111) w Małopolsce bądź na Śląsku? My zamierzamy postawić fundamenty pod koniec roku, a budowę rozpocząć w 2013. Chcielibyśmy skorzystać z doświadczenia osoby, która ma to już za sobą.

Tomasz M.

  • Usuń ze znajomych
  • Dodaj do znajomych

Właśnie kupiłem ten projekt,jesteśmy w trakcie załatwiania spraw formalnych-pozwolenia,warunki itp.. Jak zaczniemy,to z pewnością zrobimy zdjęcia i je wstawimy.

Magda B.

  • Usuń ze znajomych
  • Dodaj do znajomych

Do Tomasz M. : Witam! Kiedy planujesz budowę? My jesteśmy na podobnym etapie, także możemy być w kontakcie, jesteśmy z małopolski

Tomasz
Witam serdecznie !!! Chicła bym sie dowiedziec czy ktos moze buduje z111 w wielkopolsce i z jakich materiałow ? prosze o info na priv lub na stronie fotki mile widziane :) PS; super projekt z111 !!!!

Sabina
Witam, chciałabym dowiedzieć się, czy jest możliwość "doprojektowania" do Z111 piwnicy z garażem i jaki byłby szacunkowy koszt takiej zmiany. Projekt bardzo się mi podoba, a z doświadczenia budujących wiem, że piwnica jest bardziej praktyczna niż dodatkowe budynki gospodarcze wokół domu;) Pozdrawiam Sabina

Danuta
Witam, a czy w tej kotłowni zmieści się kocioł z podajnikiem?Co jeśli trzeba przesunąć ściany nośne?Czy jest możliwe wykonanie tych zmian. Mamy już projekt, a teraz hydraulik twierdzi, że kotłownia za mała.!?
Czy ktoś ma zamiar budować Z111,w tym sezonie, lub już go ma?

Ewa G.
Witam!
Zastanawiam się nad dwoma projektami Z79 i Z111.Pytanie mam takie czy w 111-ce jest możliwość podniesienia ścinki kolankowej do wysokości jak w Z79? i czy będzie wersja Z111 z garażem (dach nie pulpitowy-chciałabym nad garażem strych/pralnię).Pozdrawiam Ewa

Pitek
Witam, dołączam się do komentarza simona - z każdym kolejnym projektem ciężko się zdecydować, są po prostu rewelacyjne !!! Proszę napisać ile kosztowałby kompletny projekt na zlecenie klienta ? Pytam ponieważ jest mnóstwo dobrych rozwiązań w różnych projektach.. serdecznie pozdrawiam i życzę Wesołych !

Simon
kolejny fajny, kompaktowy domek. Coraz większy problem mam z wyborem pomiędzy z66,z68,z79 i teraz jeszcze ten :) czekam z niecierpliwością na kosztorys i wersję z garażem !
