    Adaptacja projektu
    zapytaj o projekt
    Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Z314 bg - Projekt Z314 na wąską działkę w opcji bez garażu z trzema sypialniami.

    Z314 bg odbicie lustrzane

    Projekt Z314 na wąską działkę w opcji bez garażu z trzema sypialniami.
    koncepcja
    koncepcja
    koncepcja
    koncepcja
    lustrzane odbicie
    Gotowy projekt domu Z314 bg - Projekt Z314 na wąską działkę w opcji bez garażu z trzema sypialniami.
    Gotowy projekt domu Z314 bg - Projekt Z314 na wąską działkę w opcji bez garażu z trzema sypialniami.

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Projekt Z314 na wąską działkę w opcji bez garażu z trzema sypialniami.

    Parter 123,6 / 129,5

    Sień
    3,9 m²
    Hol
    11,8 m²
    Łazienka
    4,7 m²
    Pomieszczenie gospodarcze
    5,9 m²
    Pokój
    15,2 m²
    Łazienka
    6,7 m²
    Pokój
    11,1 m²
    Pokój
    11,8 m²
    Salon
    40,6 m²
    Kuchnia+jadalnia
    17,8 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Projekt Z314 na wąską działkę w opcji bez garażu z trzema sypialniami.

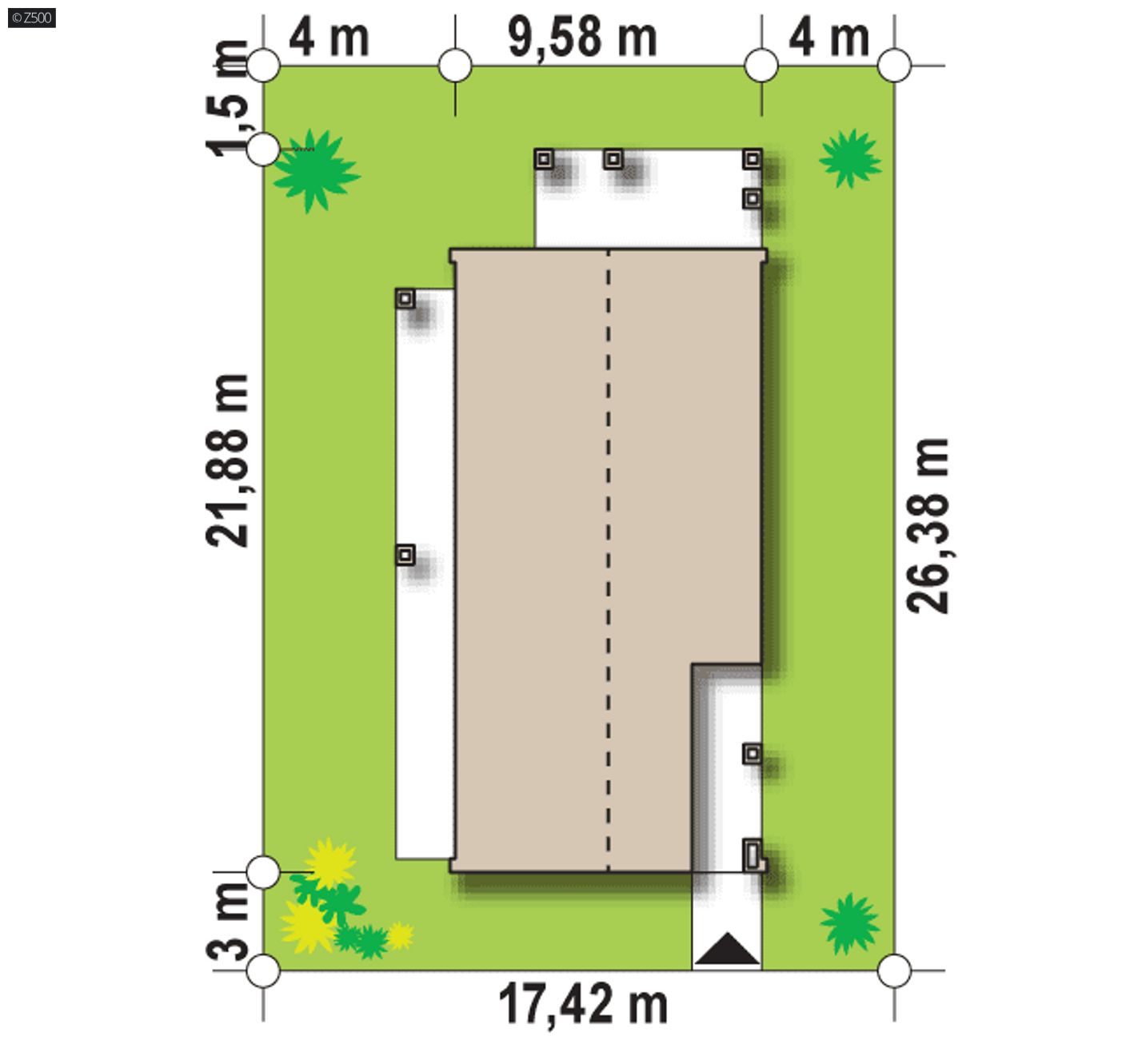

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    17,42 m
    długość
    26,38 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    11,22 m

    Pliki do pobrania:

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    123,6 / 129,5 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    174,9 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    362,48 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    6,01 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    25°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    184,32 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    17,42 x 26,38 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

    KALKULACJA SZACUNKOWA Z314 bg

    wg cennika sekocenbud 3 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 215 400  143 600

    49%37%14%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    koncepcja
    koncepcja
    koncepcja
    koncepcja
    lustrzane odbicie

    Drugi z serii domów Z500 projektowanych z myślą o wąskiej działce. Tym razem wersja bez garażu. Spiritus movens, czyli architekt, stworzył ów projekt będąc zainspirowanym stylem toskańskim, nie zaś spirytusowym, co może wywoływać mylne skojarzenia werbalne…

    Elewacja to surowy, aczkolwiek ciepłej barwy kamień połączony z subtelnym drewnem i ośnieżonym białym tynkiem.

    Pomieszczenie gospodarcze nie stanowi ogniwa łączącego jak w wariancie Z314 z garażem, ponieważ znajduje się za drzwiami łazienkowymi i jest ostatnim pomieszczeniem, w którym możemy trzymać szczotki, szmatki, odkurzacz, detergenty, środki czystości i inne rzeczy potrzebne do utrzymania porządku w domu.

    Duży salon, doświetlony z 3 stron świata zapowiada długie i szczęśliwe życie w komfortowych warunkach, bez obawy, że pojawi się czwarta, niemile widziana „Wróżka Północy” i rzuci zaklęcie burzące harmonię życia w Z314 BG… Dwa tarasy osłonięte pergolami dodają szczyptę sielanki do opisywanego obrazu bajkowości…

    Całość pomieszczeń można gustownie zaaranżować podkreślając funkcjonalność podziału pomieszczeń na strefę dzienną i nocną domu. Kuchnia pozostaje w sąsiedztwie salonu i części jadalnej.

    Natomiast część nocna domu, to czarująco urządzona łazienka i trzy pokoje, z których każdy może stać się godną sypialnią „Śpiącej Królewny”.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1978
    • - SZ5 Z314 bg CE (DOM SZ3-64)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Projekt na etapie koncepcji architektonicznej. Dopiero po złożeniu zamówienia projektanci Z500 przygotowują profesjonalną dokumentację techniczną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na szczegółowe opracowanie wielobranżowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    koncepcja
    koncepcja

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Małgorzata szymańska
    Witam, kiedy będzie dostępny szczegółowy rysunek do z314bg, ten na stronie nic mi nie daje, szczgółowy jest dla mnie b. ważny, pozdrawiam.

    Małgorzata szymańska
    Witam, ten dom (bez garażu) bardzo mi odpowiada, ale jest dla nas dwójki (tylko) zbyt duży, czy można wyprostować dom, czy można skrócić go o pok. 15,2 m.kw. i PG. PG przenieść na miejsce skróconego podcienia o wyrównaniu domu i wtedy mała łazienka jest wejściem do domu, a sień przerobić na WC, inaczej -po swojemu zaaranżować strefę nocną składanjącą się teraz z łazienki , pokoju 11,1 i 11,8m.kw. na jeden duży do 15 m.kw pokój , Lazienkę i mniejszy oikój będę wdzięczna za odpowiedź, dziękuję za szczegółowe rysunki z314 z garażem.

    Obsługa klienta

    Do Małgorzata szymańska : Witam, zmiany oczywiście są możliwe jednak wiążą się one z dodatkowymi opłatami. Proszę przesłać taka wiadomość do naszego studia adaptacji w celu wyceny i dokładniejszych instrukcji.

    Małgorzata szymańska
    DoObsługa klienta: dziękuję, ćzy wycena podanych przeze mnie zmian jest płatna, jeżeli tak to jaki to jest koszt, pozdrawiam
