    Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
    Gotowy projekt domu Z366 - Dom parterowy na wąską działkę

    Z366 odbicie lustrzane

    Dom parterowy na wąską działkę
    murowany
    murowany
    dostępność projektu: 5 dni roboczych
    2 879
    2 519,13
    Oszczędzasz 359,87
    murowany
    murowany
    dostępność projektu: 5 dni roboczych
    lustrzane odbicie
    2 879
    2 519,13
    Oszczędzasz 359,87
    Gotowy projekt domu Z366 - Dom parterowy na wąską działkę
    Gotowy projekt domu Z366 - Dom parterowy na wąską działkę
    Gotowy projekt domu Z366 - Dom parterowy na wąską działkę
    Gotowy projekt domu Z366 - Dom parterowy na wąską działkę

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Dom parterowy na wąską działkę

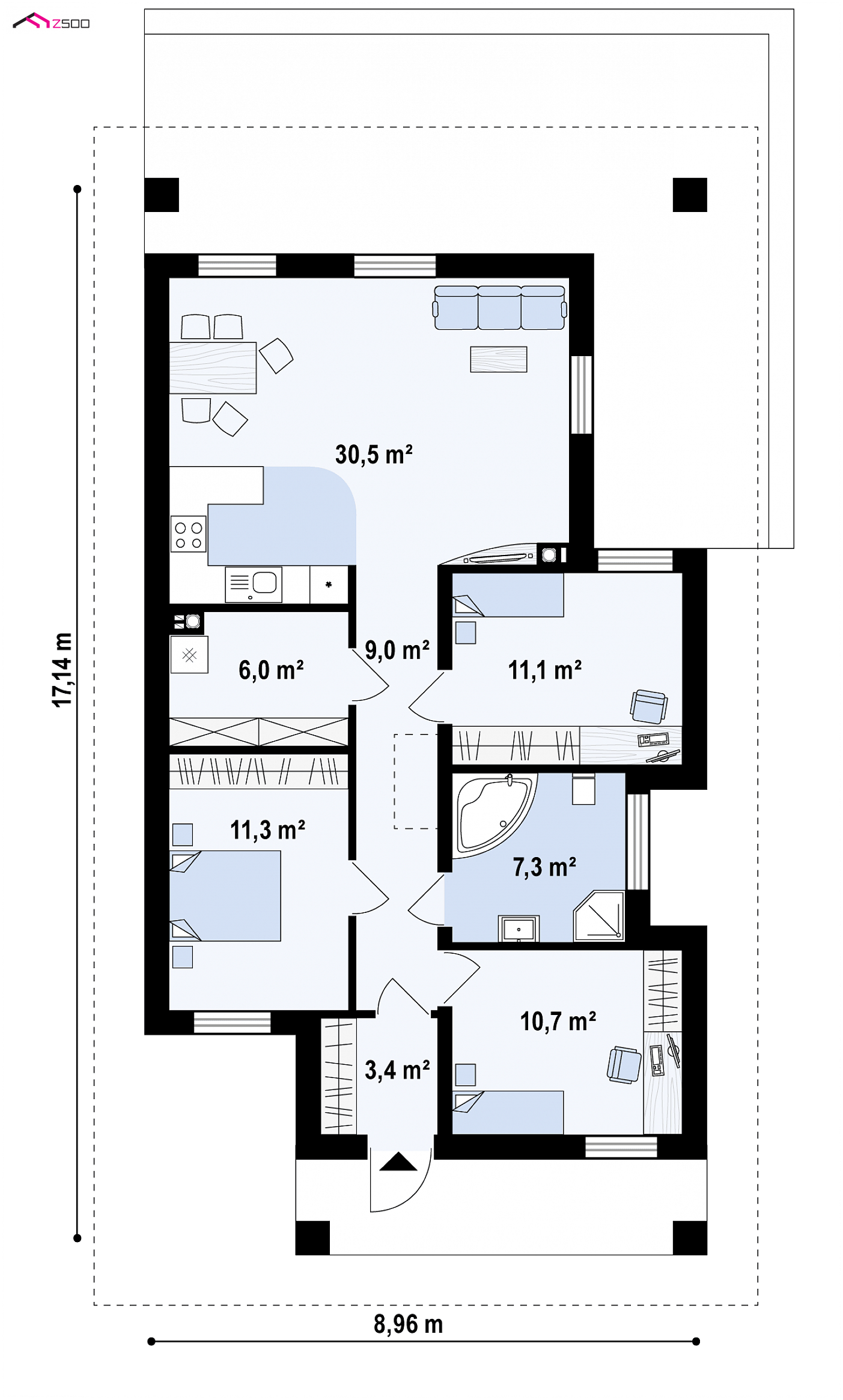

    Parter 83,4 / 89,5

    Sień
    3,3 m²
    Hol
    9,1 m²
    Salon+kuchnia
    30,6 m²
    Pokój
    11,1 m²
    Łazienka
    7,3 m²
    Pokój
    11,3 m²
    Pokój
    10,7 m²
    Pomieszczenie gospodarcze
    6,0 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Dom parterowy na wąską działkę

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    15,16 m
    długość
    22,56 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    9,06 m

    Pliki do pobrania:

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    83,4 / 89,5 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    116,8 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    250,45 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    5,86 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    25°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    212,58 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    15,16 x 22,56 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy
    Strop (parter)
    żelbetowy
    Dach
    dachówka
    technologia
    murowany
    Konstrukcja dachu
    więźba tradycyjna
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    kocioł na biomasę
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Instalacja CWU
    kolektory słoneczne
    Rodzaj wentylacji
    mechaniczna
    Energia pierwotna (Ep)
    18,37 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    66,39 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,20
    MW1Ściana działowa
    SD1Dach nieocieplony
    SS4Strop nieużytkowy (strych)≤ 0,15
    PG1Posadzka mieszkania na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z366

    wg cennika sekocenbud 4 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 208 680  139 120

    47%39%14%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    gotowy projekt domu Z366 – aranżacja wnętrz, Dom parterowy na wąską działkę
    gotowy projekt domu Z366 – aranżacja wnętrz, Dom parterowy na wąską działkę
    gotowy projekt domu Z366 – aranżacja wnętrz, Dom parterowy na wąską działkę
    gotowy projekt domu Z366 – aranżacja wnętrz, Dom parterowy na wąską działkę
    gotowy projekt domu Z366 – aranżacja wnętrz, Dom parterowy na wąską działkę
    gotowy projekt domu Z366 – aranżacja wnętrz, Dom parterowy na wąską działkę
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    murowany
    murowany
    dostępność projektu: 5 dni roboczych
    2 879
    2 519,13
    Oszczędzasz 359,87
    murowany
    murowany
    dostępność projektu: 5 dni roboczych
    lustrzane odbicie
    2 879
    2 519,13
    Oszczędzasz 359,87
    Gotowy projekt domu  - Dom parterowy na wąską działkę
    Gotowy projekt domu  - Dom parterowy na wąską działkę

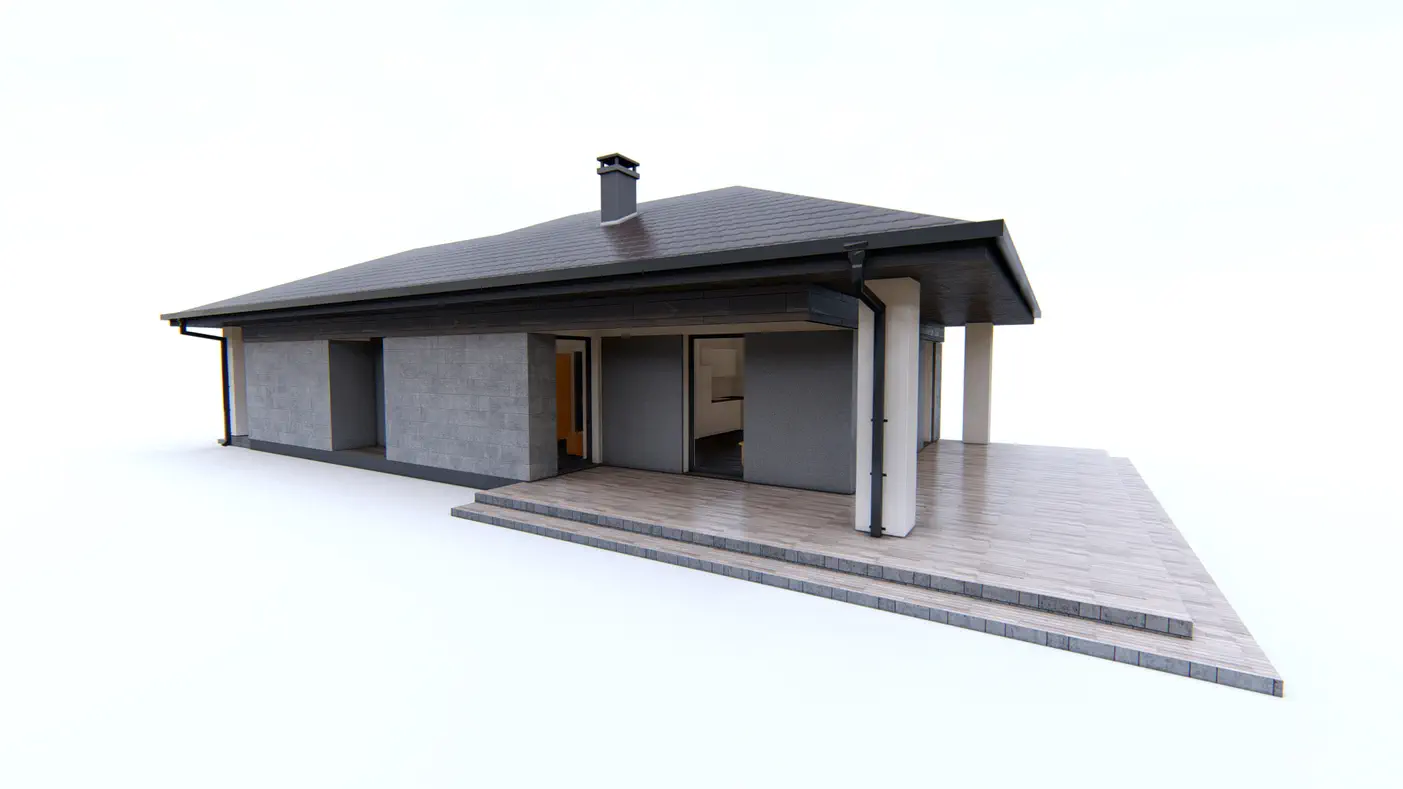

    Dom zaprojektowany specjalnie z myślą o wąskiej działce do szerokości 16m. Architekci, dzięki odpowiedniemu rozplanowaniu układu funkcjonalnego rozmieścili w budynku wszystkie potrzebne pomieszczenia bez odczucia, że „czegoś brakuje”.

    Trzy nieduże, ustawne pokoje o powierzchni przekraczającej 10 m2 mogą zostać przeznaczone na pokoje dziecięce, gabinety pracy a także garderobę, jeśli takowa byłaby potrzebna. Przestronny, doświetlony z dwóch stron salon połączono z gustownie urządzoną jadalnią. Posiadają one wyjście na zadaszony taras, gdzie będziemy mogli spędzać czas wspólnie z rodziną i przyjaciółmi, nawet jeśli urządzanie przyjęć nie jest naszą mocną stroną.

    Elewacja budynku jest prosta i minimalistyczna, ozdobiona białym tynkiem i drewnem. Jej wykonanie oprócz wrażenia czystości i schludności pozostawi również po sobie pełne kieszenie, ponieważ nie jest droga.

    Budynek przeznaczono dla niedużej rodziny posiadającej wąska działkę, która chce zakosztować wolności w mieszkaniowej w budynku wolnostojącym.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE2056
    • - TYY-224
    • - SZ5 Z366 CE (DOM SZ4-04)
    Gotowy projekt domu  - Dom parterowy na wąską działkę
    Gotowy projekt domu  - Dom parterowy na wąską działkę

    animacja 360 stopni

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    Uwaga! Jest to usługa projektowa polegająca na indywidualnym dostosowaniu projektu zgodnie z zamówieniem. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
    Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.
    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

    murowany
    murowany
    dostępność projektu: 5 dni roboczych
    2 879
    2 519,13
    Oszczędzasz 359,87

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    ^

    Katarzyna S.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam, czy można przynajmniej o 0,5 metra wydłużyć dom, by powiększyć salon z kuchnią? Pozdrawiam

    Obsługa klienta

    • Usuń ze znajomych

    Do Katarzyna S. : Dzień dobry,
    oczywiście jest taka możliwość. Wszelkie zmiany wprowadzić można po za kupie projektu na etapie adaptacji u architekta lokalnego

    Katarzyna
    Witam. Ja też zastanawiam się nad tym projektem, mam wąską działkę, jeśli ktoś już wybudował to również poproszę o zdjęcia.

    Obsługa klienta

    Do Mateusz P. : Dzień dobry. Oczywiście jest taka możliwość, jednak należy przeprojektować całą więźbę. Robi się to na etapie adaptacji u architekta lokalnego i jest dodatkowo płatne.

    Obsługa klienta

    Do Natalia : Witam, dodatkową toaletę można wydzielić z łazienki ewentualnie z PG. Wszelkie zmiany wprowadza się na etapie adaptacji u architekta lokalnego.

    Kryśka:)
    Witam, mam tą samą prośbę co kolega Paweł, jeśli ktoś już rozpoczął budowę tego domu i podzieli się zdjęciami z tej inwestycji to przesyłam swojego maila, ( istrix@interia.pl) również zamierzam budować ten dom:) pozdrawiam:)

    Paweł A.

    • Usuń ze znajomych
    • Dodaj do znajomych

    Witam. Czy ktoś może się pochwalić fotkami z tego projektu bo zamierzam budować ten dom. Moje namiary to mlody.pablo@wp.pl

    Micho
    Do Paweł A. : Wiadomo, że to indywidualna sprawa , ale jakiego średnio kosztu wybudowania do stanu surowego zamkniętego można się spodziewać?
