Z355
Adaptacja projektu
zapytaj o projekt

Z355

77
Parterowy dom na wąską działkę.
murowany
3 210
2 889
dostępność projektu: 3 dni robocze

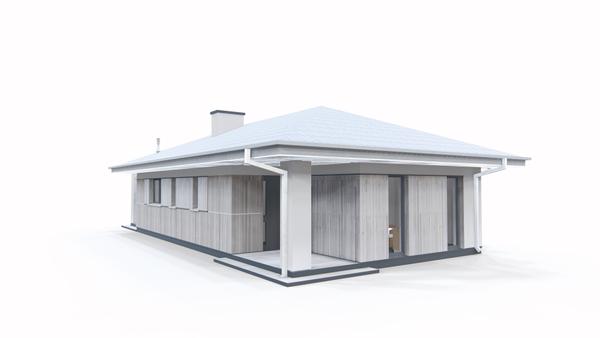

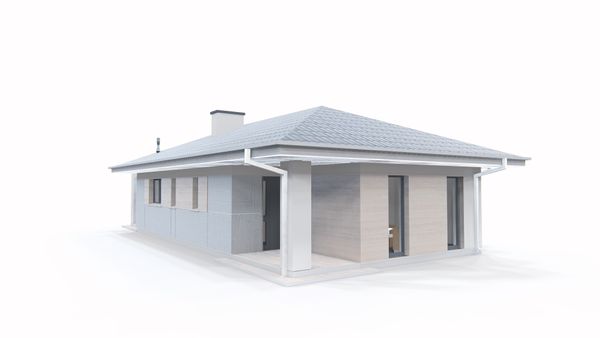

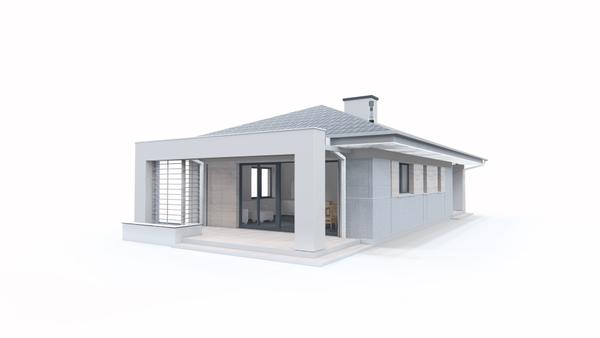

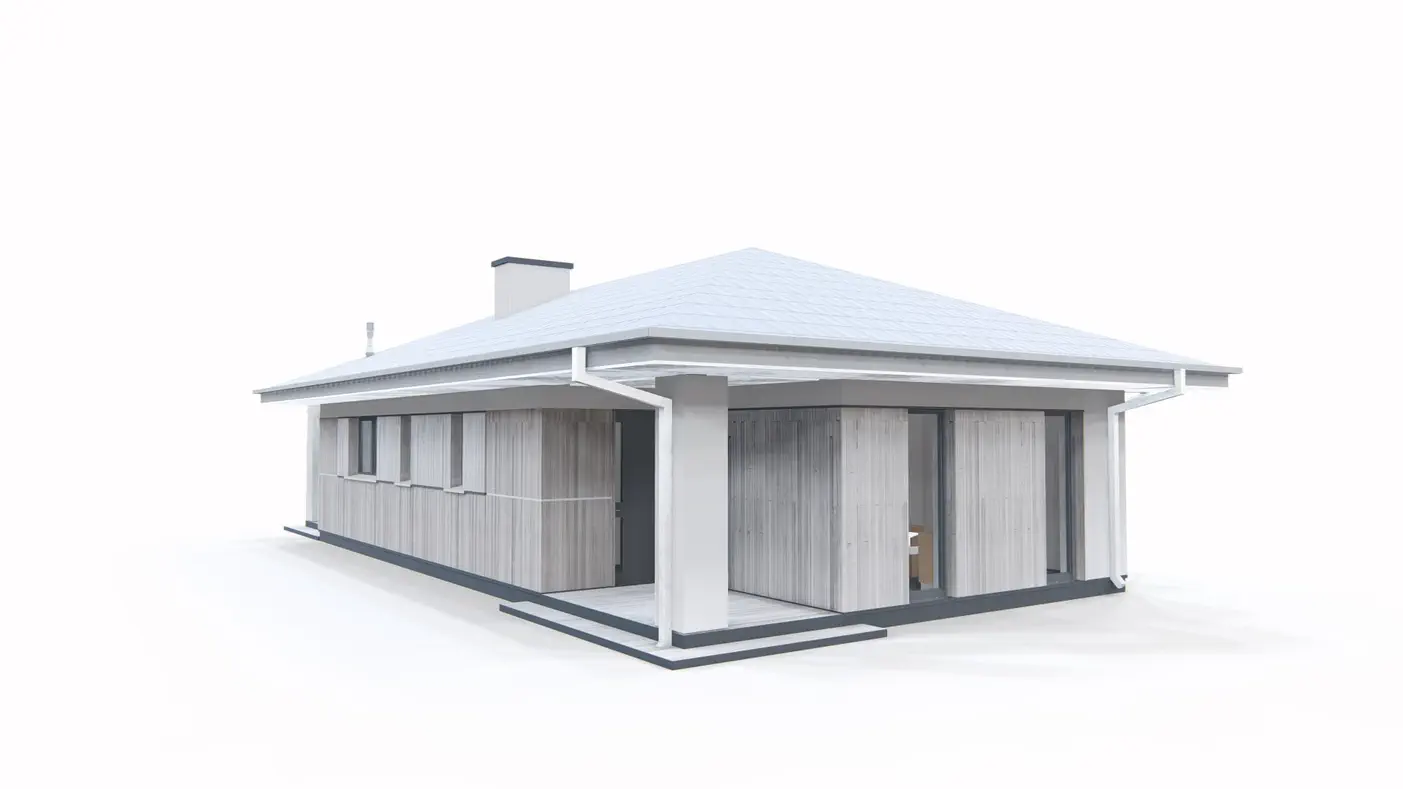

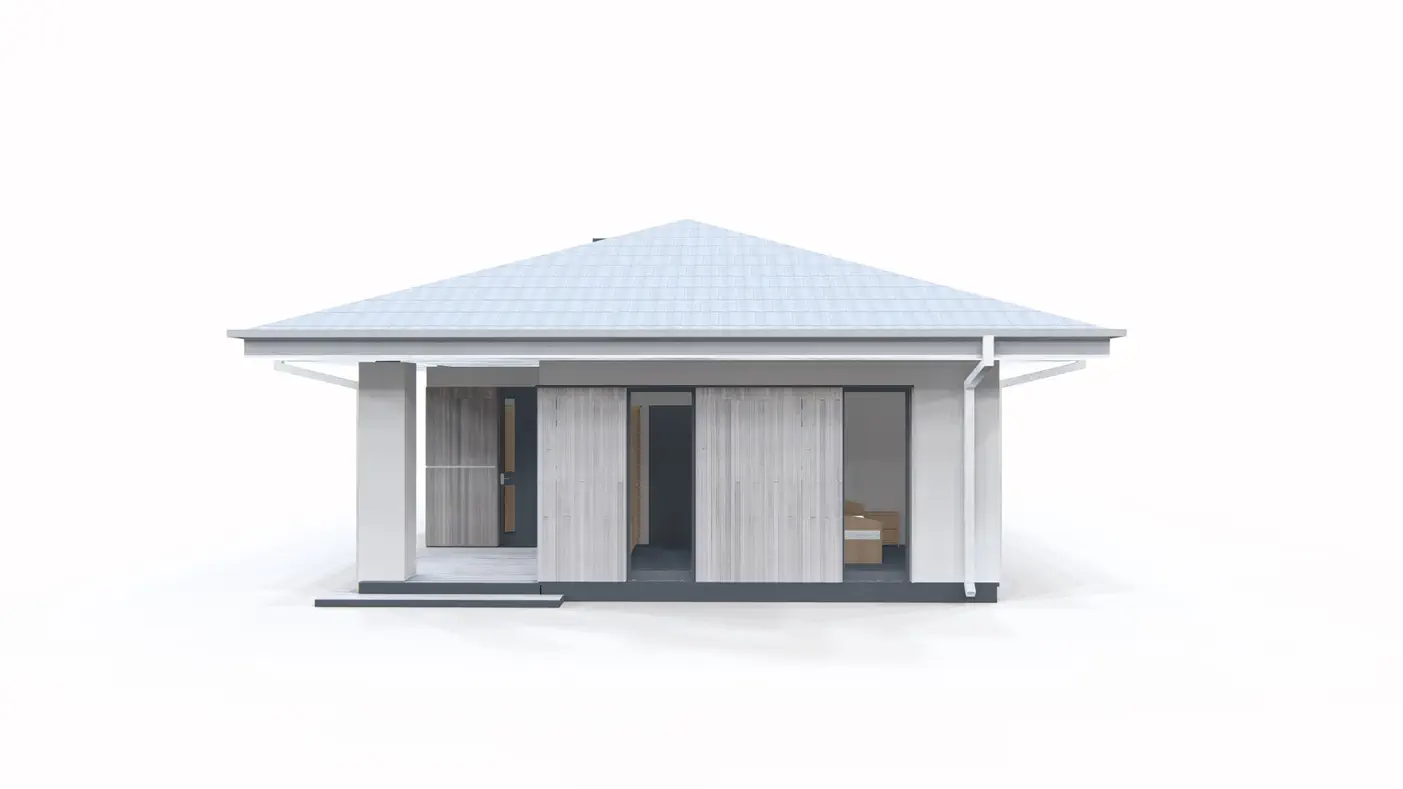

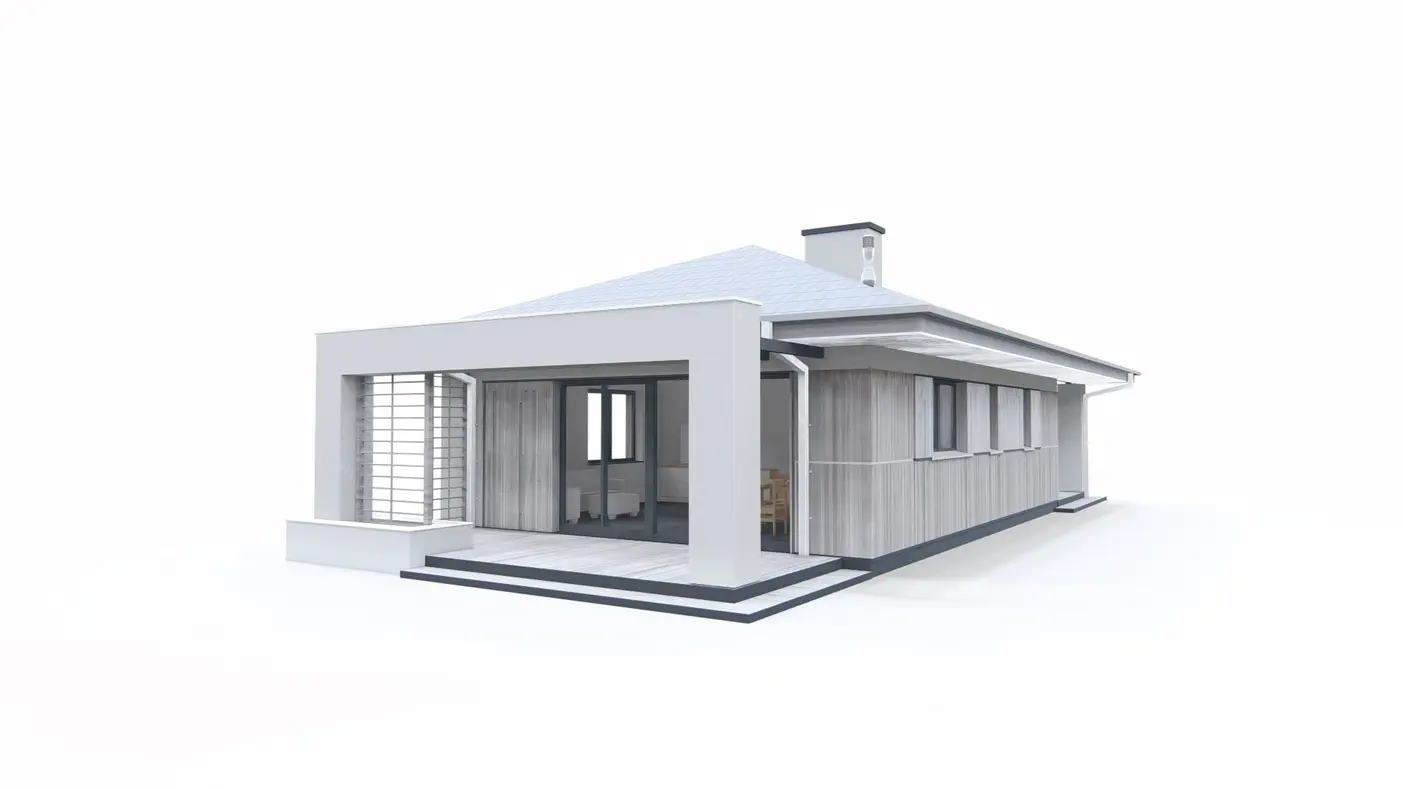

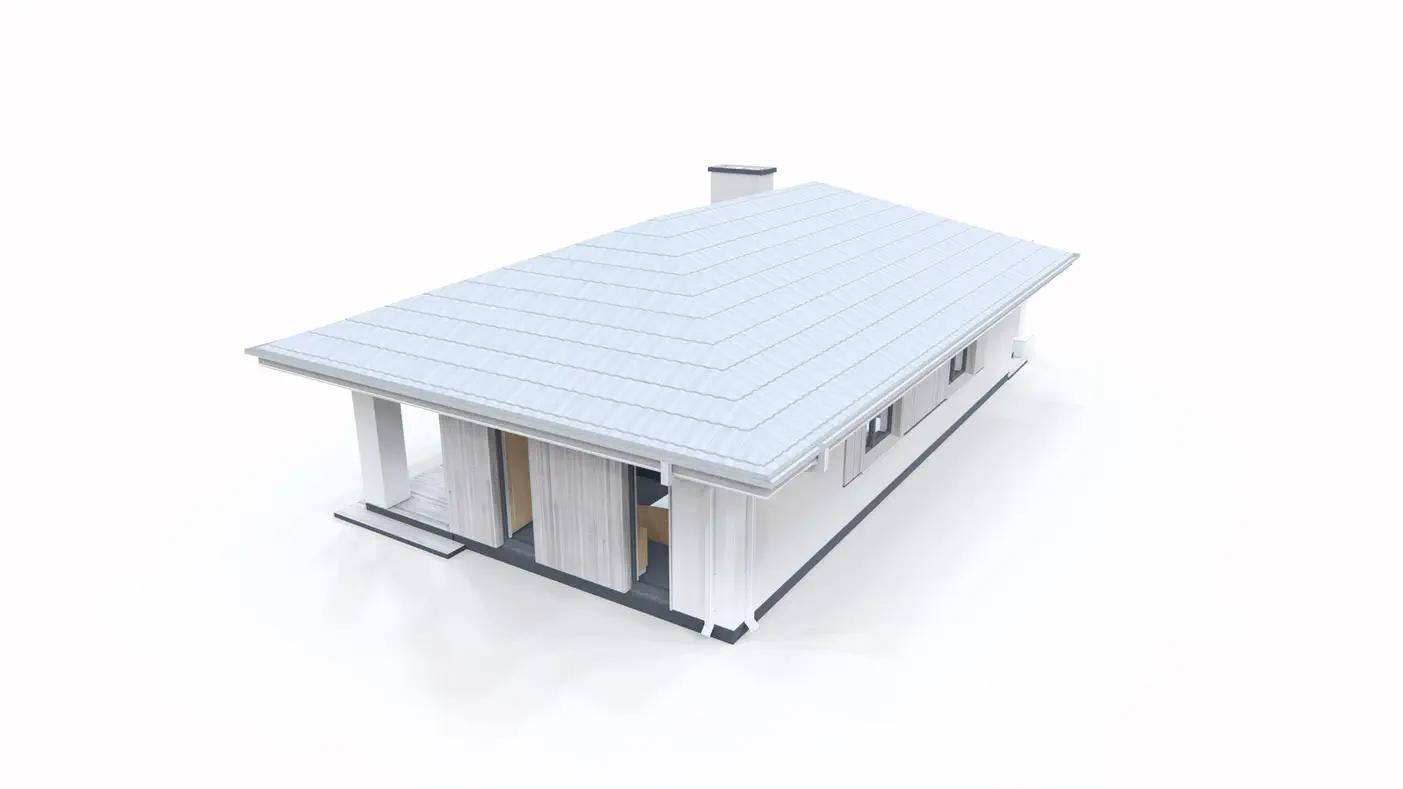

Gotowy projekt domu Z355 - Parterowy dom na wąską działkę.
Gotowy projekt domu Z355 - Parterowy dom na wąską działkę.
Gotowy projekt domu Z355 - Parterowy dom na wąską działkę.
Gotowy projekt domu Z355 - Parterowy dom na wąską działkę.
Gotowy projekt domu  - Parterowy dom na wąską działkę.
odpowiedni na wąską działkę
opcja usunięcia okien z 1 strony
duża spiżarka
zadaszona strefa wejściowa
duże przeszklenia od strony ogrodu
mała powierzchnia = niższe koszty

Parter 76,9 / 80,7

Sień
4,0 m²
Hol
5,9 m²
Łazienka
5,7 m²
Pomieszczenie gospodarcze
3,8 m²
Kuchnia+jadalnia
12,1 m²
Salon
20,8 m²
Pokój
13,5 m²
Pokój
15,0 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Parterowy dom na wąską działkę.

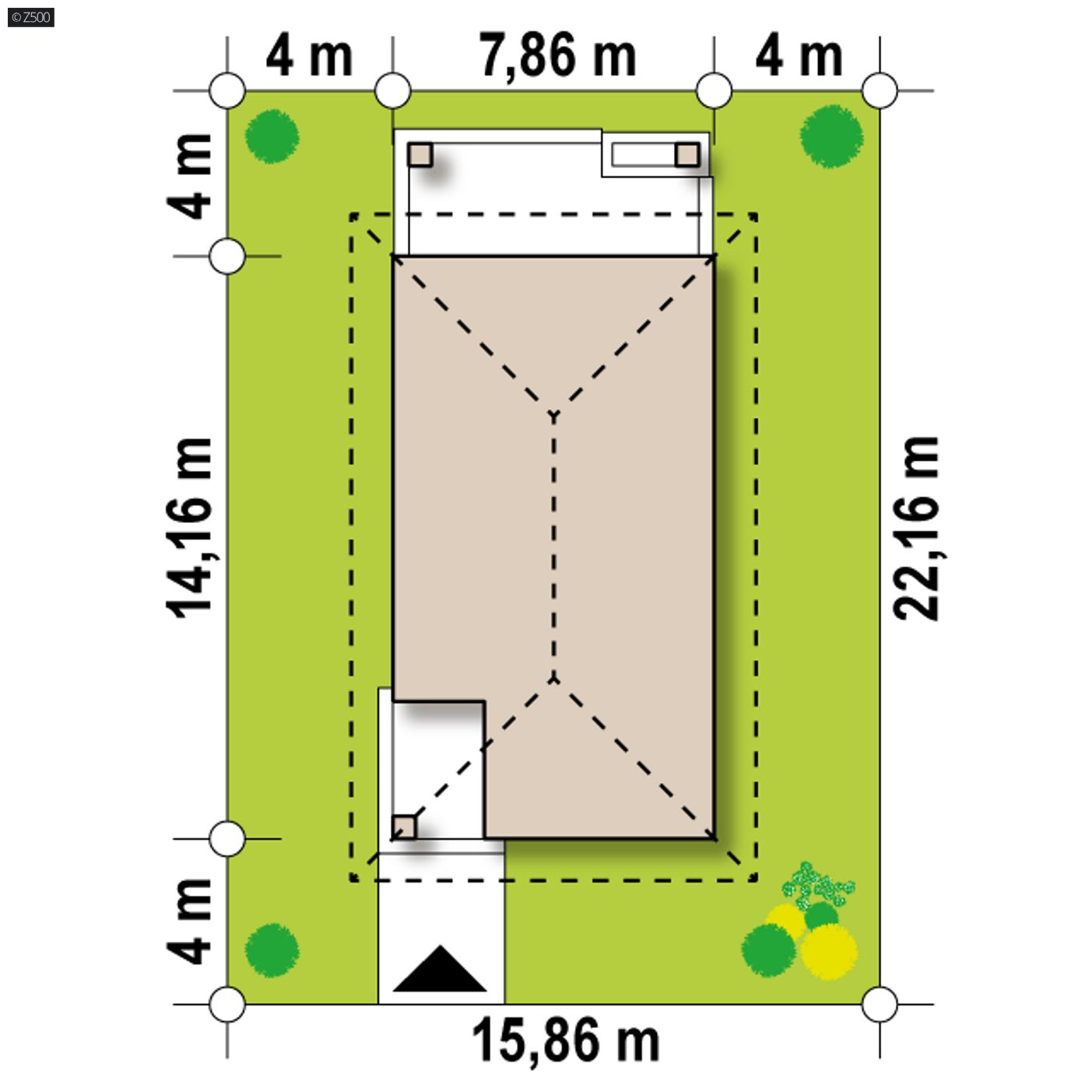

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
15,86 m
długość
22,16 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
7,86 m

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
76,9 / 80,7 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
104,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
225,8 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
5,45 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
22°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
171,84 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
15,86 x 22,16 m


Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
wiązary
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
56,55 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
56,98 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MW1Ściana działowa
SD1Dach nieocieplony
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka≤ 0,15
PG1Posadzka mieszkania na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z355

wg cennika sekocenbud 1 kw. 2023

Standard PremiumStandard Ekonomiczny
stan surowy zamknięty 181 245  120 830

54%32%14%
Stan surowy zamkniętyWykończenieInstalacje
Koszt inwestycji 100%

Stan surowy zamknięty w Z500 obejmuje:
ściany fundamentowe, ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

gotowy projekt domu Z355 – aranżacja wnętrz, Parterowy dom na wąską działkę.
gotowy projekt domu Z355 – aranżacja wnętrz, Parterowy dom na wąską działkę.
gotowy projekt domu Z355 – aranżacja wnętrz, Parterowy dom na wąską działkę.
gotowy projekt domu Z355 – aranżacja wnętrz, Parterowy dom na wąską działkę.
gotowy projekt domu Z355 – aranżacja wnętrz, Parterowy dom na wąską działkę.
gotowy projekt domu Z355 – aranżacja wnętrz, Parterowy dom na wąską działkę.

Dodatkowe informacje o projekcie i zamówieniu

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
Najniższa cena w ciągu ostatnich 30 dni: 2 889

Projekt Z355 jest propozycją rozwiązania problemu osób będących posiadaczami wąskiej działki budowlanej. Dom idealnie mieści się na niedużej powierzchni gruntowej, pozostawiając wiele swobody w użytkowaniu domu wolnostojącego, nieporównywalnie bardziej komfortowego niż mieszkanie w bloku. Budynek jest nieduży, parterowy o tradycyjnej bryle z dachem czterospadowym. Architektoniczne detale w postaci drewnianej okladziny nadają mu ciepła i przytulności.

Na wnętrze składają się dwa pokoje sypialniane, mogące być również pokojami dla dzieci lub gabinetem pracy i sporą garderobą dla młodej pary. Przestronny, widny salon z aneksem kuchennym stanowią część dzienną domu, w której domownicy chętnie spędzą wspólnie czas. Portfenetrowe okna skierowane w stronę tarasu znakomicie doświetlają wnętrza, a sam taras posiada propozycję zagospodarowania go drewnianymi elementami z pnączami roślinnymi.

Dom przeznaczony jest dla małej rodziny, która pragnie jednoczyć się w wielkości swoich serc przy udziale ciepła i blasku salonowego kominka.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE2031
  • - TTF-631
  • - SZ5 Z355 CE (DOM SZ3-86)
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

Gotowy projekt domu Z355 - Parterowy dom na wąską działkę.

Z355

77
Parterowy dom na wąską działkę.
murowany
3 210
2 889
dostępność projektu: 3 dni robocze
Gotowy projekt domu  - Parterowy dom na wąską działkę.
Gotowy projekt domu  - Parterowy dom na wąską działkę.
Gotowy projekt domu  - Parterowy dom na wąską działkę.
Gotowy projekt domu  - Parterowy dom na wąską działkę.

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

animacja 360 stopni

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Podobne projekty

Komentarze

Administratorem danych jest Z500, NIP 5252496983
^

Karolina O.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam, czy po likwidacji okien w kuchni i lazience, mozna zmiescic ten projekt na dzialce o szer. 14,5m? Ewentualnie, jakie zmiany nalezaloby wprowadzic?
