Gotowy projekt domu Z353 - Projekt domu z  dwuspadowym dachem i garażem jednostanowiskowym

Z353 odbicie lustrzane

Projekt domu z dwuspadowym dachem i garażem jednostanowiskowym
murowany
murowany
dostępność projektu: 3 dni robocze
2 790
2 371,50
Oszczędzasz 418,50
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
2 790
2 371,50
Oszczędzasz 418,50
Gotowy projekt domu Z353 - Projekt domu z  dwuspadowym dachem i garażem jednostanowiskowym
Gotowy projekt domu Z353 - Projekt domu z  dwuspadowym dachem i garażem jednostanowiskowym
Gotowy projekt domu Z353 - Projekt domu z  dwuspadowym dachem i garażem jednostanowiskowym
Gotowy projekt domu Z353 - Projekt domu z  dwuspadowym dachem i garażem jednostanowiskowym
Gotowy projekt domu Z353 - Projekt domu z  dwuspadowym dachem i garażem jednostanowiskowym
Gotowy projekt domu Z353 - Projekt domu z  dwuspadowym dachem i garażem jednostanowiskowym

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Projekt domu z  dwuspadowym dachem i garażem jednostanowiskowym
wygodna, oddzielna kuchnia
wejście przez garaż
pojemny, praktyczny schowek

Parter 55,9 / 80,0

Sień
4,1 m²
Hol
8,0 m²
Kuchnia
7,7 m²
Salon+jadalnia
27,3 m²
Schowek
4,2 m²
Łazienka
4,5 m²
Pomieszczenie gospodarcze
4,9 m²
Garaż
19,2 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Projekt domu z  dwuspadowym dachem i garażem jednostanowiskowym
sypialnia z łazienką i garderobą
ustawna łazienka
opcja dodatkowego pokoju

Poddasze 68,6 / 90,2

Hol
7,7 m²
Pokój
12,8 m²
Pokój
15,5 m²
Łazienka
8,1 m²
Pokój
15,6 m²
Łazienka
3,2 m²
Garderoba
2,9 m²
Schowek
2,9 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Rysuj

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Projekt domu z  dwuspadowym dachem i garażem jednostanowiskowym

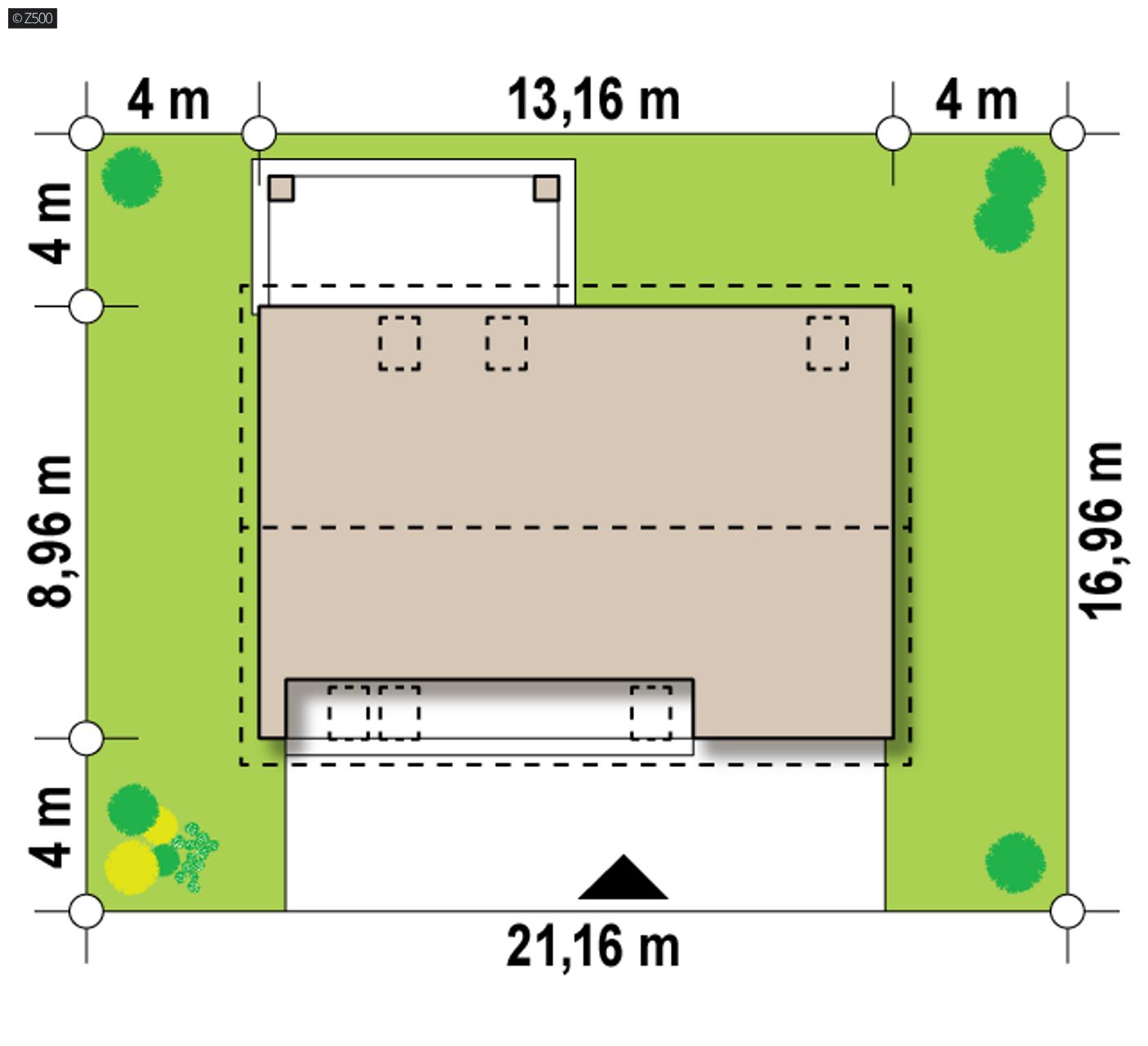

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
21,16 m
długość
16,96 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
13,16 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
124,5 / 170,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
117,9 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
19,2 m²
Kubatura
429,4 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,36 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
42°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
152,12 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,9 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
21,16 x 16,96 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
gęstożebrowy
Dach
blacha, blachodachówka, dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
86,8 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
69,9 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z353

wg cennika sekocenbud 2016/05
Ceny średnieCeny minimalne
Stan surowy zamknięty162 461 138 271
Instalacje41 286 35 138
Prace wykończeniowe76 249 64 896
Razem:279 996 238 305
Ten dom możesz postawić metodą gospodarczą za:
196 305,35 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
2 790
2 371,50
Oszczędzasz 418,50

Z353 to nieduży, nowoczesny dom o powierzchni 123m2. Dach dwuspadowy jest jednym z tańszych w wykonaniu. Wzorowany na tradycyjnej więźbie dachowej bez stropodachów. Wykonane w stylu skandynawskim, o stonowanej kolorystyce wzornictwo elewacji jest bardzo nowoczesne. Jedynymi elementami ozdobnymi są szare płytki klinkierowe.

W parterze 1 stanowiskowy garaż posiada przejście do wnętrza domu, gdzie zamkniętą kuchnię i salon z jadalnią umieszczono od strony frontowej. Dzięki temu wyglądając przez okno będziemy wiedzieć czy chcemy otworzyć drzwi niezapowiedzianym gościom, czy jednak pragniemy uniknąć niechcianej wizyty…

Pod schodami prowadzącymi na górę umieszczono schowek, który może zostać wykorzystany w zależności od potrzeb mieszkańców.

Piętro jest nocną częścią domu. 3 pokoje, z których największy posiada prywatną łazienkę i garderobę zostały gustownie i praktycznie urządzone przez właścicieli. Dodatkowej dozy światła, a co za nim idzie – optymizmu, dodają okna dachowe. To one rozświetlą wnętrza pomieszczeń radością i pewnością lepszego jutra.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE2058
  • - TGV-349
  • - SZ5 Z353 CE (DOM SZ4-01)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
