Zx73
Adaptacja projektu
zapytaj o projekt
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.
Gotowy projekt domu Zx73 - Prosty dom z płaskim dachem do 100m2, garażem 2-stanowiskowym i 3 sypialniami.

Zx73 odbicie lustrzane
Prosty dom z płaskim dachem do 100m2, garażem 2-stanowiskowym i 3 sypialniami.

murowany
murowany
dostępność projektu: 3 dni robocze
5 644,44
4 967,11
Oszczędzasz 677,33
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 644,44
4 967,11
Oszczędzasz 677,33
Gotowy projekt domu Zx73 - Prosty dom z płaskim dachem do 100m2, garażem 2-stanowiskowym i 3 sypialniami.
Gotowy projekt domu Zx73 - Prosty dom z płaskim dachem do 100m2, garażem 2-stanowiskowym i 3 sypialniami.
Gotowy projekt domu Zx73 - Prosty dom z płaskim dachem do 100m2, garażem 2-stanowiskowym i 3 sypialniami.
Gotowy projekt domu Zx73 - Prosty dom z płaskim dachem do 100m2, garażem 2-stanowiskowym i 3 sypialniami.
Gotowy projekt domu Zx73 - Prosty dom z płaskim dachem do 100m2, garażem 2-stanowiskowym i 3 sypialniami.
Gotowy projekt domu Zx73 - Prosty dom z płaskim dachem do 100m2, garażem 2-stanowiskowym i 3 sypialniami.
Gotowy projekt domu Zx73 - Prosty dom z płaskim dachem do 100m2, garażem 2-stanowiskowym i 3 sypialniami.
Gotowy projekt domu Zx73 - Prosty dom z płaskim dachem do 100m2, garażem 2-stanowiskowym i 3 sypialniami.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Prosty dom z płaskim dachem do 100m2, garażem 2-stanowiskowym i 3 sypialniami.
duża kotłownia

Parter 44,5 / 87,9

Sień
4,8 m²
Hol
4,8 m²
Łazienka
2,8 m²
Kuchnia+jadalnia
8,9 m²
Salon
23,3 m²
Garaż
0,0 m² / 34,7 m²
Pomieszczenie gospodarcze
0,0 m² / 8,7 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Prosty dom z płaskim dachem do 100m2, garażem 2-stanowiskowym i 3 sypialniami.

Poddasze 49,3 / 55,0

Hol
7,3 m²
Pokój
9,3 m²
Pokój
10,4 m²
Pokój
8,8 m²
Garderoba
3,7 m²
Łazienka
3,4 m²
Łazienka
6,6 m²
Schody
0,0 m² / 5,7 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Prosty dom z płaskim dachem do 100m2, garażem 2-stanowiskowym i 3 sypialniami.

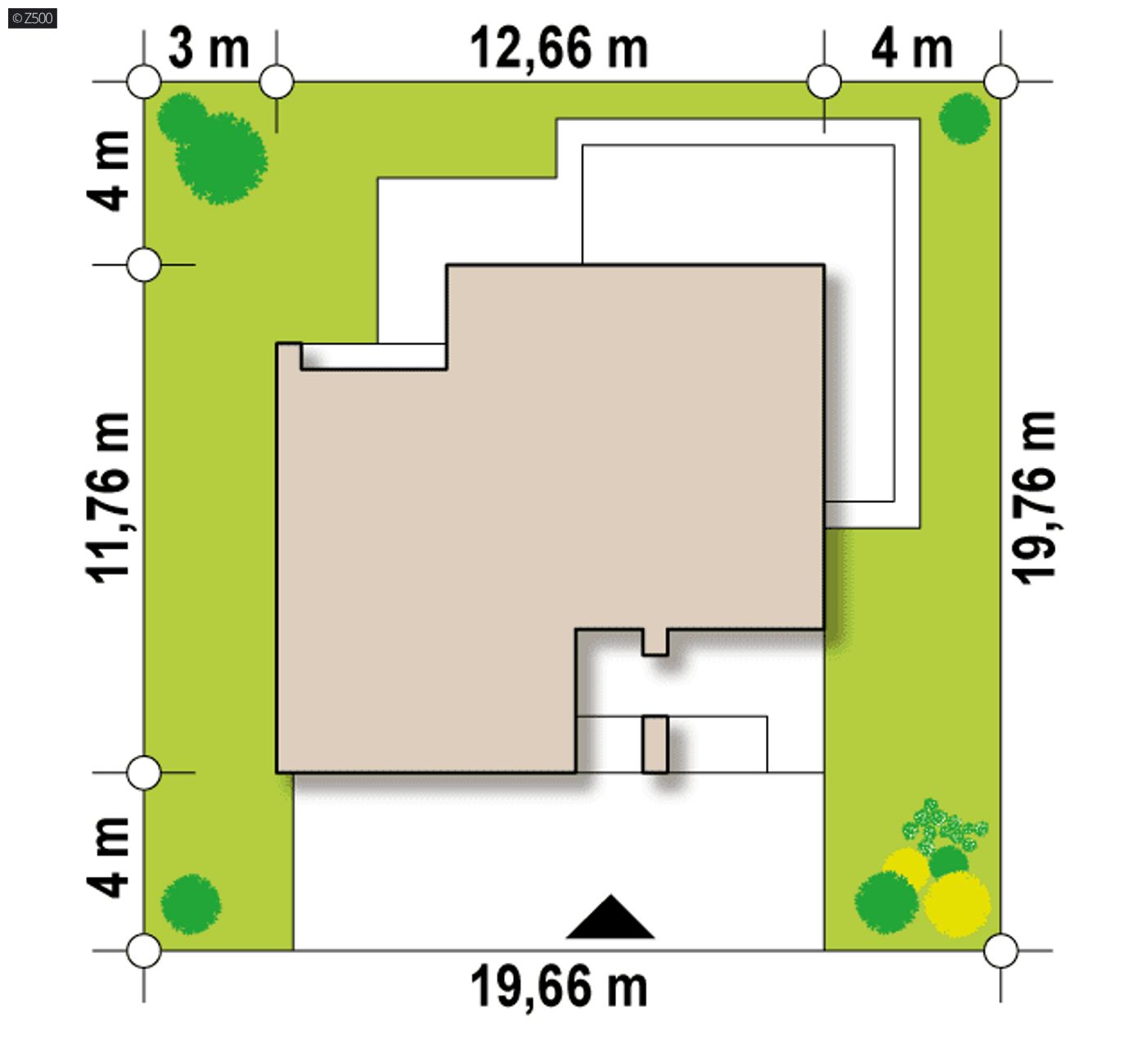

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
19,66 m
długość
19,76 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
12,66 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
93,9 / 142,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
121,5 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
34,7 m²
Kubatura
400,99 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,99 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
50,34 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
19,66 x 19,76 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika
Strop (parter)
gęstożebrowy
Strop (piętro)
żelbetowy
Pokrycie dachu
folia PVC/papa bitumiczna
technologia
murowany
Konstrukcja dachu
żelbetowy (stropodach)
Konstrukcja zgodna z normami Eurokod.

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
61,15 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
57,2 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,20
MZ3Ściana attyki/ podwójnie ocieplona
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD3Stropodach ocieplany≤ 0,15
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
PG2Posadzka garażu na gruncie≤ 0,3

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx73

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
dostępność projektu: 3 dni robocze
5 644,44
4 967,11
Oszczędzasz 677,33
murowany
murowany
dostępność projektu: 3 dni robocze
lustrzane odbicie
5 644,44
4 967,11
Oszczędzasz 677,33

Mały, kompaktowy domek jednorodzinny, o powierzchni użytkowej do 100 m2 z garażem 2 stanowiskowym, doskonały pod względem zastosowania jako dom MDM.

Na pierwszy rzut oka wygląda jak „zwykły klocek”, „po prostu” sześcian. Zadaszone wejście, biało-szara kolorystyka z dodatkiem ciemnego drewna to elementy ozdobne. Płaski dach nawiązuje do popularnych kostek mazowieckich. Jego sekret tkwi w tarasach zasłoniętych ozdobną konstrukcją drewnianą, stanowiącą gotowe do kupienia systemowe zadaszenie.

Parter składa się z 2 stanowiskowego garażu, dużego pomieszczenia gospodarczego, które można zagospodarować nie tylko jako skład na węgiel. Posiada wyjście na ogród abyśmy nie musieli przejść z kosiarką przez garaż dookoła domu. Drugie przejście przez garaż do sieni prowadzi do wnętrza domu. Zaprojektowano tam salon z aneksem kuchennym, który możemy oddzielić ścianką działową, natomiast bliżej wejścia dodano niedużą łazienkę dla gości.

Piętro to 3 niewielkie sypialnie z czego jedna ma swoją prywatną garderobę i łazienkę. Duży taras nad garażem pozwoli na doświadczenie chwili relaksu po ciężkim dniu pracy. Chyba, że pracujemy w domu? Wówczas taras możemy wzbogacić o stolik, leżaki i wszystkie niezbędniki potrzebne do pracy. Dodatkowe wyjście z łazienki daje nam możliwość bezpośredniego powieszenia prania na zewnątrz. Jakie asocjacje? – piękny zapach świeżości naszej pościeli…


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1893
  • - TEK-919
  • - SZ5 Zx73 CE (DOM SZ2-70)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
5 644,44
4 967,11
Oszczędzasz 677,33

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

Sandra S.

  • Usuń ze znajomych
  • Dodaj do znajomych

Witam. Istnieje możliwość dodania skośnego dachu przy jednoczesnym zachowaniu pełnego pietra? Interesowałaby mnie zmiana ustawień pokoi na pietrze (docelowe dwa pokoje nie trzy) oraz powiększenie łazienki, które ściany są nośne a które mogę przesunąć/zlikwidować?

Obsługa klienta

Do Sandra S. : Witam, W projekcie można zmienić dach na kopertowy z niewielkim kątem nachylenia np. 20 stopni zostawiając przy tym pełno piętro. Obecnie na pierwszej kondygnacji są same ścianki działkowe. W przypadku więźby mogą powstać słupy konstrukcyjne. Ustala się to już z architektem lokalnym.

Obsługa klienta

  • Usuń ze znajomych

Do Agnieszka : Oczywiście, taką zmianę można wykonać za pośrednictwem Studio Adaptacji Z500 studioadaptacji@z500.pl bądź u lokalnego architekta.

Obsługa klienta

  • Usuń ze znajomych

Istnieje taka możliwość. Po więcej informacji proszę o kontakt mailowy projekty@z500.pl
