Gotowy projekt domu  - Parterowy dom, tani w budowie, bez nośnych ścian, z dużym P.G i 2 sypialniami.

Z87

Parterowy dom, tani w budowie, bez nośnych ścian, z dużym P.G i 2 sypialniami.
murowany
murowany
dostępność projektu: 3 dni robocze
2 290

Porozmawiaj z architektem, który projektował ten dom

+48 607 17 12 12

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
%}
Gotowy projekt domu  - Parterowy dom, tani w budowie, bez nośnych ścian, z dużym P.G i 2 sypialniami.

Parter 71,5

Sień
4,6 m²
Taras
21,9 m²
Pom. gosp.
6,0 m²
Kuchnia
8,4 m²
Salon+jadalnia
20,1 m²
Hol
2,2 m²
Pokój
13,6 m²
Pokój
11,3 m²
Łazienka
5,4 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Parterowy dom, tani w budowie, bez nośnych ścian, z dużym P.G i 2 sypialniami.

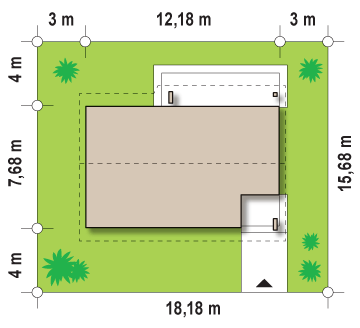

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
18,18 m
długość
15,68 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
12,18 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
71,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
88,5 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
200,2 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
5,68 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
28°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
141,05 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,16 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
18,18 x 15,68 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
wiązary
Strop (piętro)
Dach
dachówka, blachodachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
94,2 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
84,6 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z87

wg cennika sekocenbud 2017/09
Ceny średnieCeny minimalne
Stan surowy zamknięty107 180 91 221
Instalacje40 660 34 606
Prace wykończeniowe33 549 28 553
Razem:181 389 154 380
Ten dom możesz postawić metodą gospodarczą za:
127 171,54 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 3 dni robocze
2 290

zobacz interaktywny model 3D

Gotowy projekt domu  - Parterowy dom, tani w budowie, bez nośnych ścian, z dużym P.G i 2 sypialniami.
Gotowy projekt domu  - Parterowy dom, tani w budowie, bez nośnych ścian, z dużym P.G i 2 sypialniami.

Projekt Z87 jest małym domem parterowym. Dużym atutem jest oszczędna, zgrabna bryła z prostym dwuspadowym dachem. Poprzez wkomponowanie w elewację elementów drewnianych budynek nabrał współczesnego wyglądu. Brak wewnętrznych ścian nośnych umożliwia dowolną aranżację wnętrz.

Wejście do domu usytuowane zostało przy jednym z jego rogów. Wycięcie fragmentu bryły spowodowało utworzenie wnęki prowadzącej do sieni. Na wprost drzwi wejściowych zaprojektowano pomieszczenie gospodarcze. Bezpośrednio za sienią zlokalizowany został salon i kuchnia. W salonie znalazło się miejsce na stół z krzesłami, kominek a duże przeszkolone drzwi balkonowe zapewniają dostęp światła do wnętrza. Salon dzięki nim w naturalny sposób został połączony z tarasem, co dodatkowo dało domownikom możliwość delektowania się urokami otaczającej przyrody.

Dom jest wyjątkowo ustawny i uroczo skromny, harmonijnie wkomponuje się w każdy krajobraz i typ działki. Doskonały dla osób ceniących funkcjonalność w połączeniu z ciekawym wyglądem.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1051
  • - TAU-546
  • - SZ5 Z87 CE (DOM OZ1-51)
Gotowy projekt domu  - Parterowy dom, tani w budowie, bez nośnych ścian, z dużym P.G i 2 sypialniami.
Gotowy projekt domu  - Parterowy dom, tani w budowie, bez nośnych ścian, z dużym P.G i 2 sypialniami.

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

murowany
murowany
dostępność projektu: 3 dni robocze
2 290

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje

Podobne projekty

witam. w dniu dzisiejszym przykryliśmy naszą Zetkę dachem i jesteśmy bardzo zadowoleni z końcowego efektu!!! jak jesteście ciekawi to zapraszamy "naszeoknoz87"blog
Super domek. Właśnie jestem na etapie położenia dachówki.
bardzo fajny projekt i nie drogi,ale czy była by możliwość adaptacji chociaż połowy poddasza na rzecz jednego pokoju.I jakie jest ogrzewanie,bo mnie interesuje węglowe?
