Z3 odbicie lustrzane

Name: Z3
Brand: Z500
Price: 2570.00 PLN
Availability: InStock

Mały i funkcjonalny dom z poddaszem, dostępny także w wersji drewnianej.

murowany

dostępność projektu: 3 dni robocze

2 570 zł

Gotowy projekt domu - Mały i funkcjonalny dom z poddaszem, dostępny także w wersji drewnianej.

Porozmawiaj z architektem, który projektował ten dom

+48 607 17 12 12

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Parter 55,2 / 55,3 m²

Sień

4,0 m²

Hol+schody

9,9 m²

Kuchnia

9,5 m²

Salon+jadalnia

26,2 m²

Pom. gosp.

3,4 m²

2,1 m²

odbicie
lustrzane

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.

Poddasze 45,3 / 56,8 m²

Hol

5,8 m²

Pokój

13,0 m²

Pokój

10,3 m²

Pokój

12,2 m²

Łazienka

3,9 m²

odbicie
lustrzane

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.

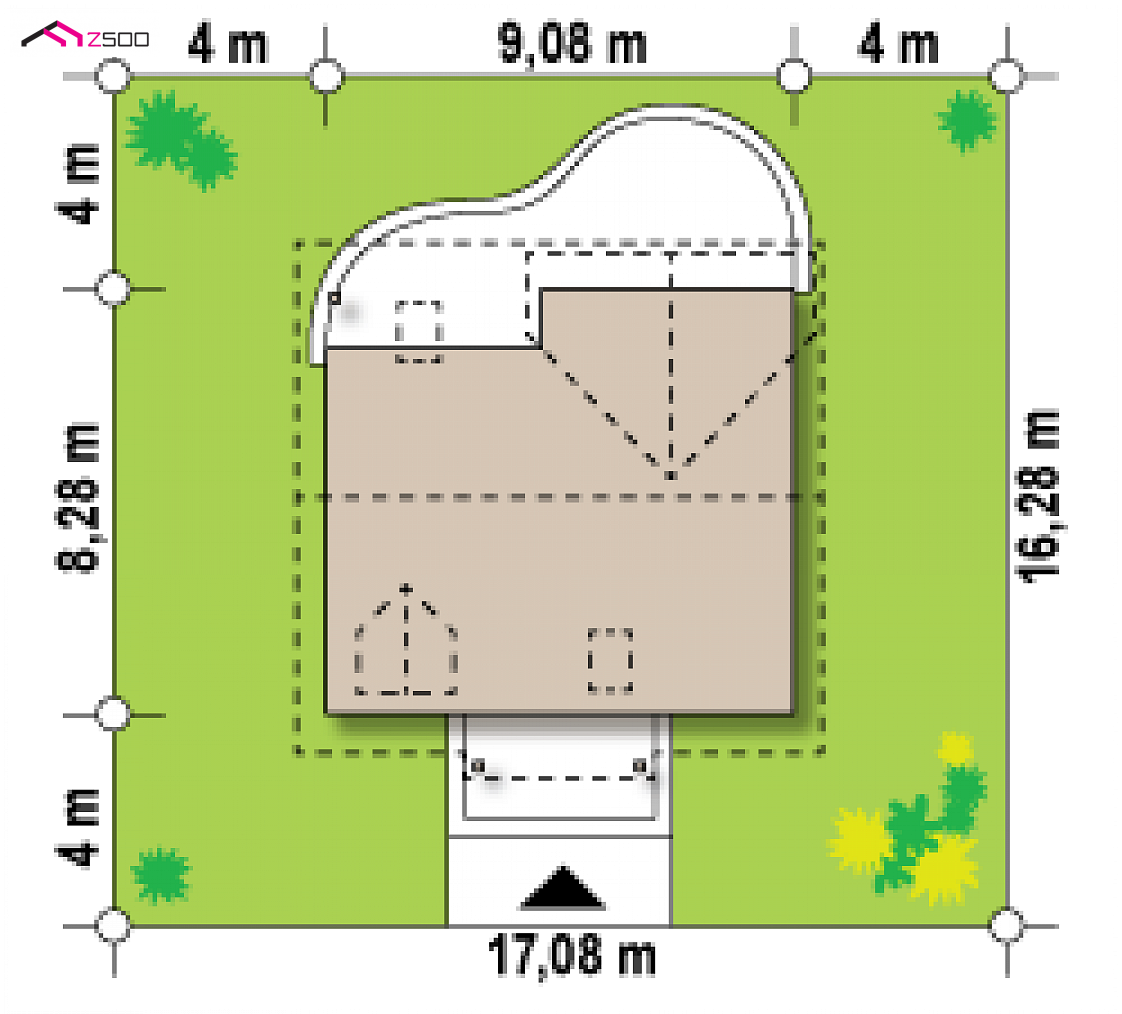

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość

17,08 m

długość

16,28 m

Wymiary elewacji frontowej

Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi

9,08 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto

100,4 / 112,0 m²

Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.

Powierzchnia zabudowy

75,2 m²

Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.

Kubatura

271,95 m³

Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.

Wysokość domu

7,58 m

Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.

Kąt nachylenia dachu

38°

Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.

Powierzchnia dachu

129 m²

Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.

Wysokość ścianki kolankowej

0,89 m

Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.

Minimalne wymiary działki

17,08 x 16,28 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany

beton komórkowy, ceramika, silikaty

Strop (parter)

gęstożebrowy

Dach

dachówka, blachodachówka

technologia

murowany

Projekt konstrukcji wykonany został przy założeniach:

III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m²)
III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m²)
głębokość przemarzania gruntu hz = 1,2m
budynek zaliczono do I-ej kategorii geotechnicznej
obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza

gaz, rekuperacja

Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Energia pierwotna (Ep)

92,3 kWh/m²/rok

Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.

Energia końcowa (Ek)

79,1 kWh/m²/rok

Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z3

wg cennika sekocenbud 2019/02

	Ceny średnie	Ceny minimalne
Stan surowy zamknięty	153 037 zł	130 250 zł
Instalacje	51 384 zł	43 733 zł
Prace wykończeniowe	58 177 zł	49 514 zł
Razem:	262 599 zł	223 498 zł

Ten dom możesz postawić metodą gospodarczą za:

184 107,83 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

bezpośredni kontakt z architektem konsultacje z projektantem
najszybsza bezpłatna wysyłka oszczędzasz 20 zł
zgoda autorska na zmiany w projekcie
wygodna teczka na dokumenty
gratis do każdego projektu zestawy projektów dodatkowych

murowany

dostępność projektu: 3 dni robocze

2 570 zł

zobacz alternatywną kolorystykę domu

zobacz interaktywny model 3D

Projekt Z3 to niewielki ale wygodny dom o przyjemnym i ciepłym wyglądzie zewnętrznym, przeznaczony na działkę letniskową lub jako całoroczny dom mieszkalny. Na parterze zaprojektowano pokój dzienny z dwustronnym kominkiem, doskonale nadającym się na długie zimowe wieczory lub letnie „posiedzenia” na tarasie przy zadaszonym grillu. Widna kuchnia połączoną z jadalnią, spełni potrzeby każdej pani domu. W jadalni zmieści się całkiem spory stół. Na parterze przewidziano także praktyczne schowki i miejsca na szafy wnękowe oraz niezależne pomieszczenie gospodarcze.

Na poddaszu usytuowano trzy sypialnie i łazienkę z wydzielonym małym aneksem kąpielowym. Od strony ogrodu w głównej sypialni zaprojektowano lukarnę z balkonem – tworząc pomieszczenie o pełnej wysokości.

Projekt domu Z3 dostępny jest w kilku wersjach: z wykuszem w jadalni, z zabudowanym podcieniem. Dla osób posiadających samochody przewidzieliśmy możliwość dobudowania garażu lub wiaty garażowej. Wszystkie projekty domów posiadamy w wersji odbicia lustrzanego.

Ten projekt występuje na rynku również pod nazwą:

- WAE1002
- TJM-353
- SZ5 Z3 CE (DOM OZ1-98)

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.
