Z104
Adaptacja projektu
zapytaj o projekt
Projekt jest niedostępny. Jeśli jesteś zainteresowany zakupem, skontaktuj się z nami telefonicznie bądź mailowo.
Wszystkie zamówione projekty domów są wydawane w obowiązującym standardzie WT2021.

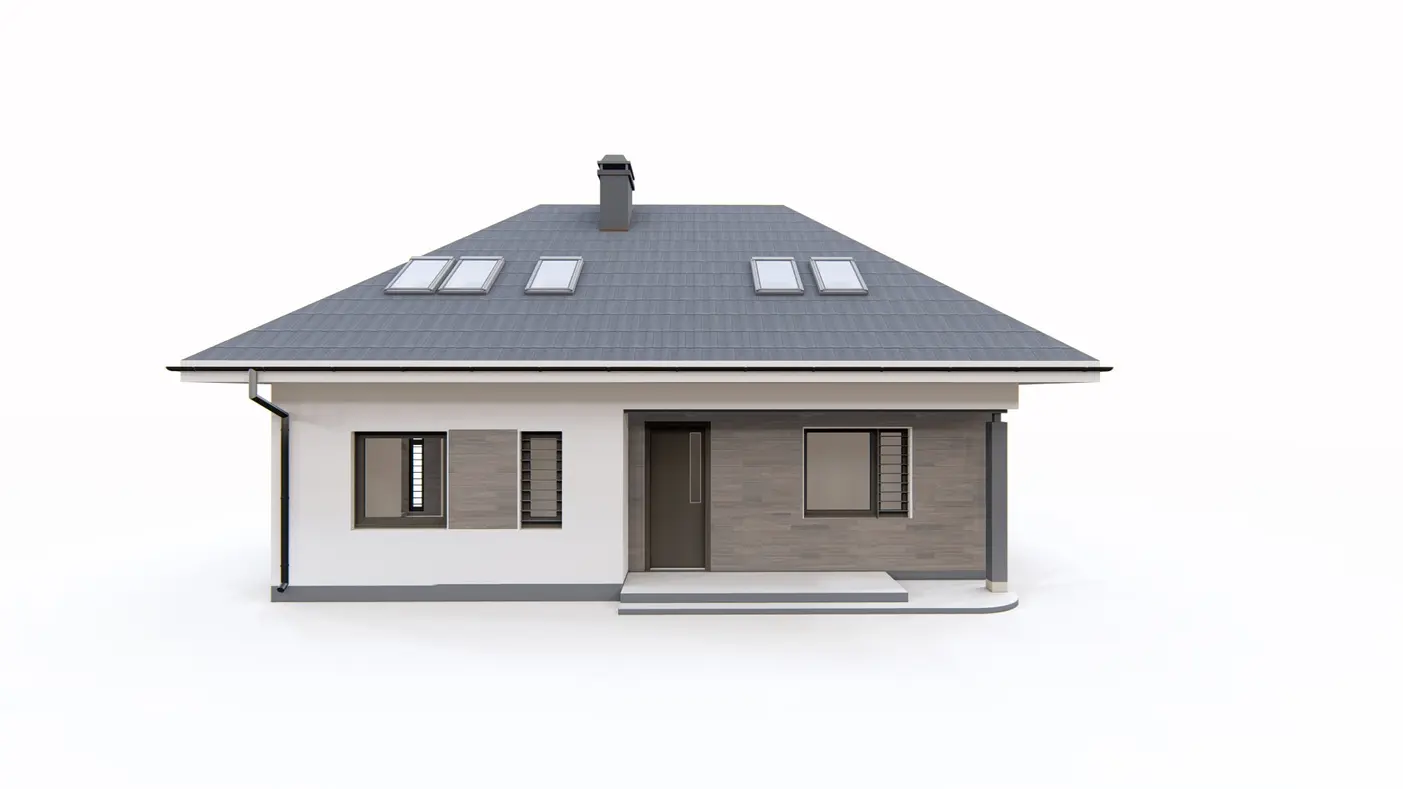

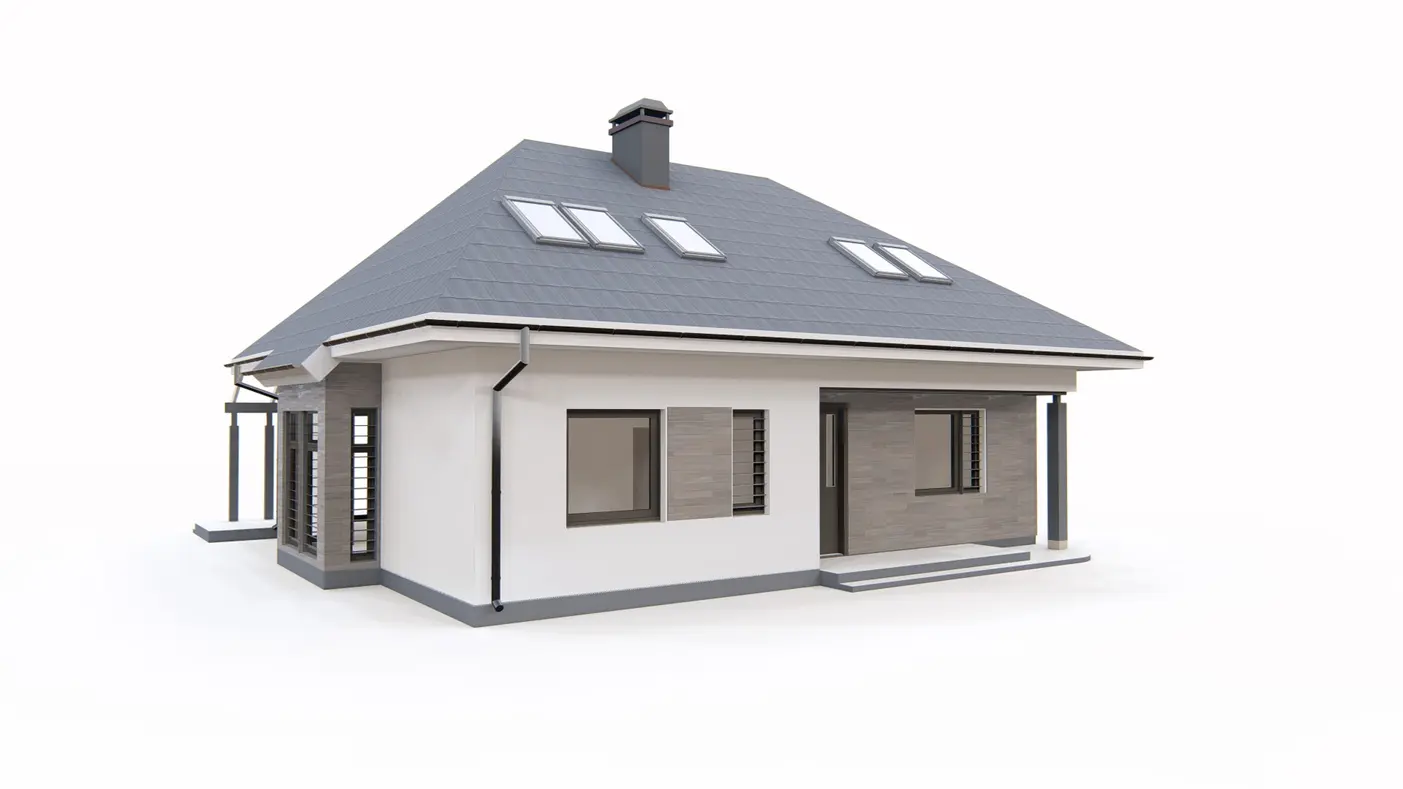

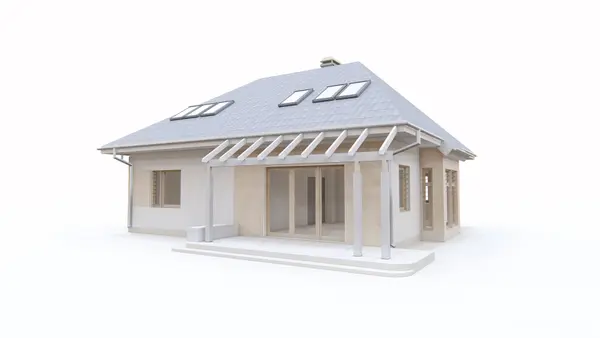

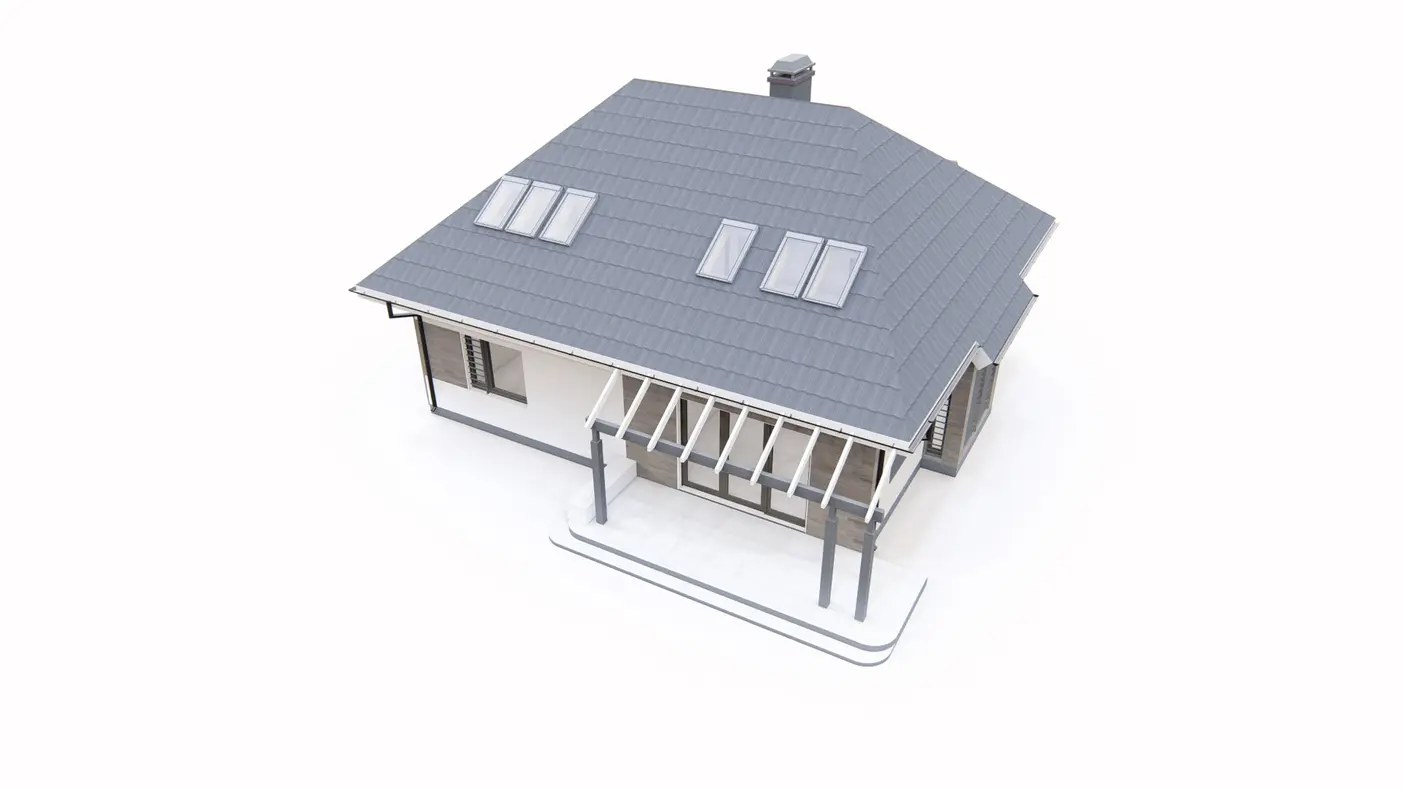

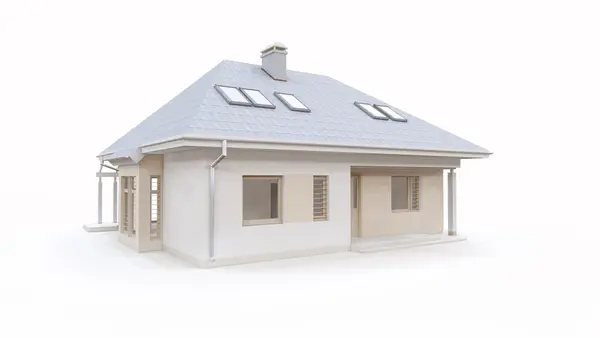

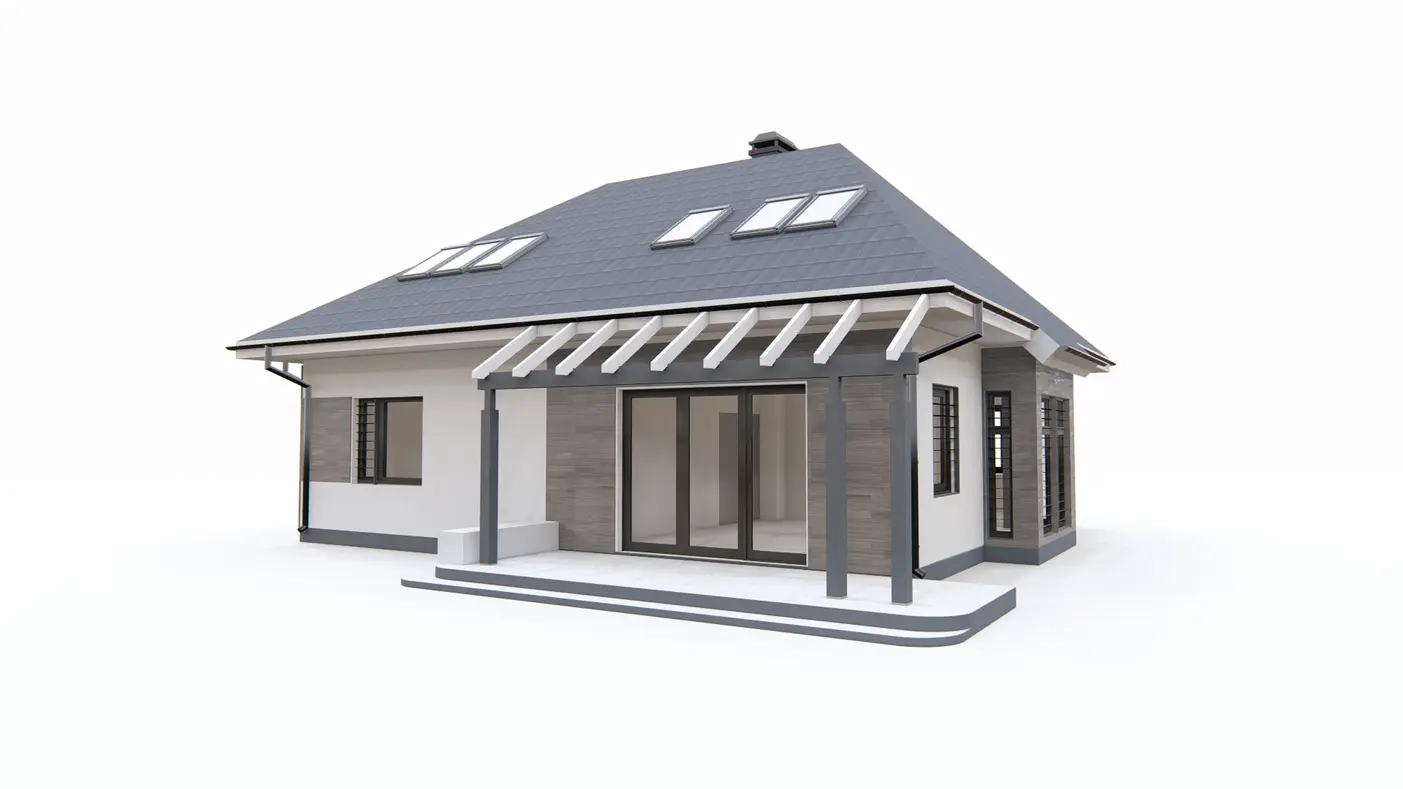

Gotowy projekt domu Z104 - Tradycyjny i wygodny dom z pokojem na parterze, wykuszem i poddaszem użytkowym.

Z104 odbicie lustrzane
Tradycyjny i wygodny dom z pokojem na parterze, wykuszem i poddaszem użytkowym.

murowany
murowany
murowany
murowany
lustrzane odbicie
Gotowy projekt domu Z104 - Tradycyjny i wygodny dom z pokojem na parterze, wykuszem i poddaszem użytkowym.

Porozmawiaj z architektem, który projektował ten dom

+48 22 355 15 55

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Tradycyjny i wygodny dom z pokojem na parterze, wykuszem i poddaszem użytkowym.

Parter 89,7

Sień
5,0 m²
Hol+schody
12,4 m²
Salon+kuchnia
39,6 m²
Spiżarka
2,7 m²
Pom. gosp.
2,6 m²
Pokój
10,9 m²
Łazienka
4,9 m²
Gabinet
11,6 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Tradycyjny i wygodny dom z pokojem na parterze, wykuszem i poddaszem użytkowym.

Poddasze 52,7 / 92,2

Hol
8,3 m²
Pokój
12,5 m² / 21,9 m²
Pokój
9,3 m² / 17,5 m²
Pokój
10,2 m² / 19,8 m²
Łazienka
8,2 m² / 16,2 m²
Garderoba
4,4 m² / 8,7 m²
odbicie
lustrzane
Rysuj
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Tradycyjny i wygodny dom z pokojem na parterze, wykuszem i poddaszem użytkowym.

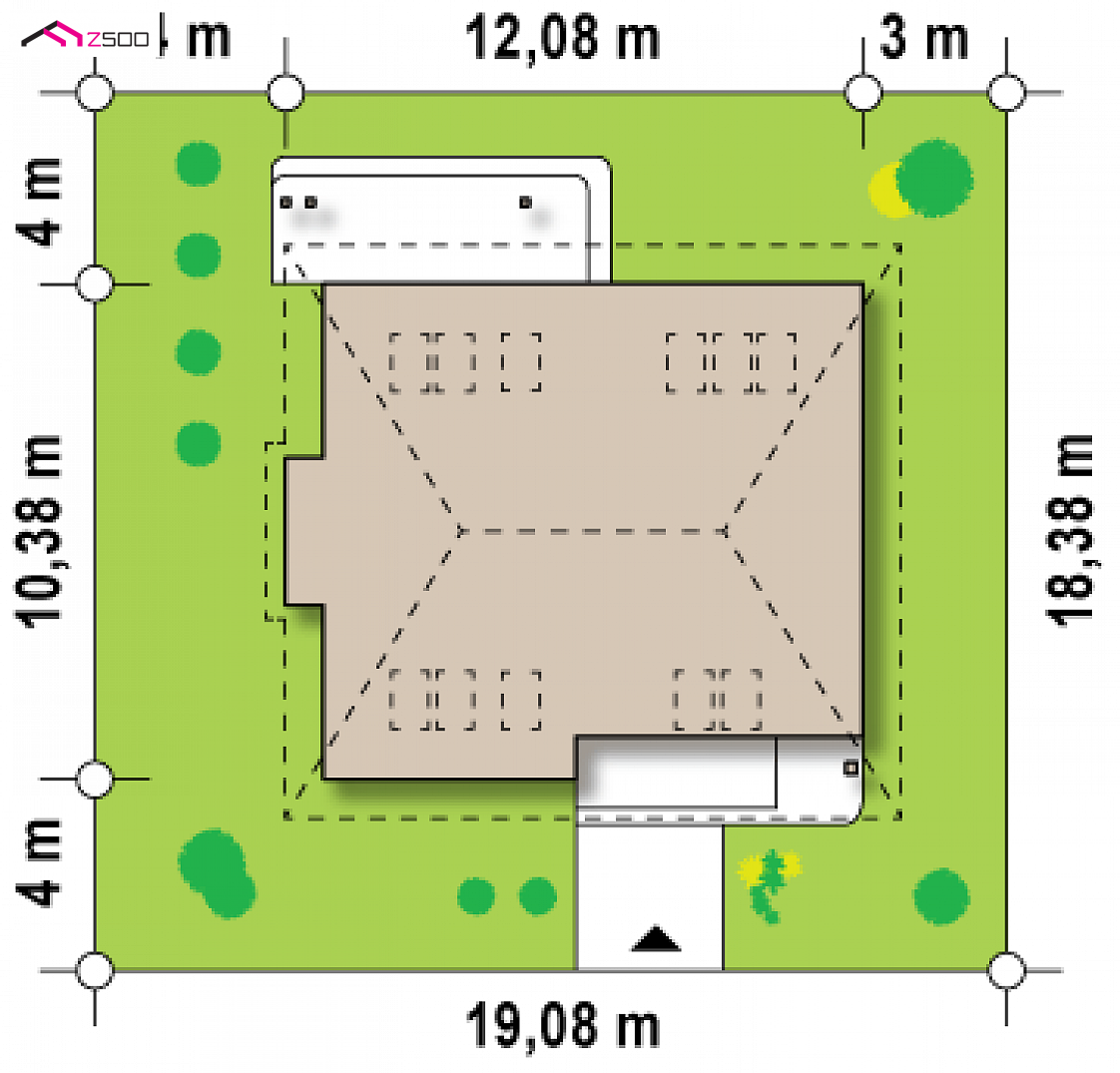

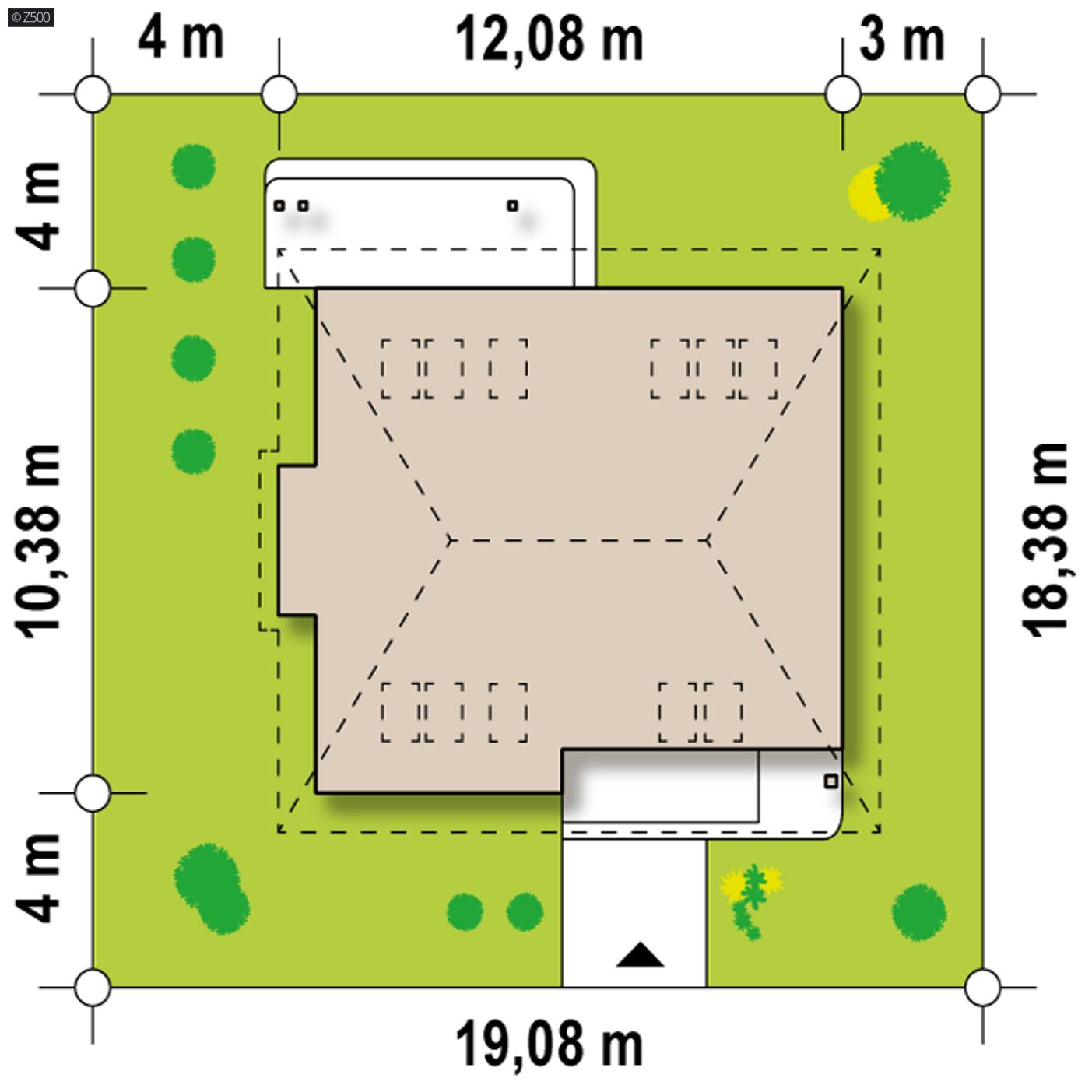

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
19,08 m
długość
18,38 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
12,08 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
142,4 / 181,9 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
119,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
415,9 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,39 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
45° / 32°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
182,13 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,7 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
19,08 x 18,38 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy/ceramika/silikaty
Strop (parter)
gęstożebrowy
Pokrycie dachu
blachodachówka/dachówka
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
kocioł na gaz
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna (rekuperacja)

PrzegrodaOpisWsp. U. [W/m2K]
MZŚciana fundamentowa
MZ1Ściana fundamentowa ocieplona
MZ2Ściana zew. konstr. ocieplona≤ 0,23
MW1Ściana działowa
MW2Ściana działowa
MW4Ściana wewnętrzna nośna
SD1Dach nieocieplony
SD2Dach ocieplany (spadzisty)≤ 0,18
PT1Posadzka tarasu/ podestu wejściowego
SS2Podsufitka≤ 0,18
SS1Strop betonowy poddasze użytkowe≤ 1,00
PG1Posadzka mieszkania na gruncie≤ 0,3
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

KALKULACJA SZACUNKOWA Z104

Uwaga! Z uwagi na dynamiczną sytuację rynkową, ciężko jest oszacować koszty budowy. Ceny zmieniają się codziennie. Polecamy zamówić zestawienie materiałów do projektu, pomoże ono porównać oferty poszczególnych składów budowlanych i dobrać odpowiednia ilość oraz zweryfikować koszty inwestycji.

W III kw. 2022 cena wybudowania metra kwadratowego do stanu surowego zamkniętego szacowana jest na 2931 zł.

Możemy zaprojektować wnętrze do Twojego domu

  • profesjonalna analiza i informacja o możliwości aranżacji i zmian w projektach
  • porada w zakresie estetyki, doboru kolorystyki i wyboru poszczególnych elementów
  • fotorealistyczne wizualizacje 3D
  • możliwość zaprojektowania wnętrza do dowolnych pomieszczeń w różnych stylach
  • konsultacje i doradztwo projektowe do wymarzonego wnętrza
  • możliwość adaptacji wnętrza do projektu domu po zmianach
  • uwzględnienie ustalonego z klientem budżetu na wnętrze
projekt wnętrza
nowość
Zaprojektujemy dla Ciebie wnętrze
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu
murowany
murowany
murowany
murowany
lustrzane odbicie

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

Gotowy projekt domu  - Tradycyjny i wygodny dom z pokojem na parterze, wykuszem i poddaszem użytkowym.
Gotowy projekt domu  - Tradycyjny i wygodny dom z pokojem na parterze, wykuszem i poddaszem użytkowym.

Z104 to projekt domu z użytkowym poddaszem. Cechuje go prosta, elegancka forma z odrobiną nowoczesnych rozwiązań. Efektowne wkomponowanie drewnianych elementów nadaje mu ciekawy i niepowtarzalny wygląd.

Front domu posiada zadaszone wejście, które dalej prowadzi nas do sieni i pomieszczenia gospodarczego. Na parterze usytuowany jest przestronny gabinet oraz spora sypialnia. Kwadratowy kształt łazienki pozwala na wygodne jej urządzenie. Dużą zaletą tego projektu jest przestronna, funkcjonalna kuchnia, która spełni wymagania każdej pani domu. Salon połączony jest z jadalnią, w której cała rodzina może wspólnie jadać posiłki. Na poddaszu znajdują się trzy widne pokoje, łazienka z miejscem na dużą wannę a nawet garderoba.

Projekt domu Z104 łączy w sobie piękno architektury oraz funkcjonalność. Z każdej strony dom prezentuje się atrakcyjnie a jego ciepło i urok sprawi że każdy domownik znajdzie w nim miejsce dla siebie.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1109
  • - TXB-868
  • - SZ5 Z104 CE (DOM OZ1-90)
Gotowy projekt domu  - Tradycyjny i wygodny dom z pokojem na parterze, wykuszem i poddaszem użytkowym.
Gotowy projekt domu  - Tradycyjny i wygodny dom z pokojem na parterze, wykuszem i poddaszem użytkowym.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Jest to indywidualna usługa projektowa polegająca na dostosowaniu projektu do aktualnych warunków technicznych WT2021. W trakcie dostosowywania wymiary zewnętrze oraz wewnętrzne budynku oraz rodzaj ogrzewania ulegną zmianie. Niezbędna jest przedpłata w wysokości 100% ceny projektu domu.
Przedpłata jest bezzwrotna.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (tj. Dz.U. 2017 poz. 880) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terytorium Rzeczypospolite Polskiej. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp.z o.o.

murowany
murowany

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Zamów adaptację
Zamów adaptację

Komentarze

Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
^

WOJENKA
hej własnie zakupiliśmy ten projekt i fajnie by było jakbyście wstawili przykładowe pomysły na wyposażenie wnętrze:}

Monika
Projekt jest fajny ale faktycznie byloby super gdyby była wersja z podwójnym garażem.Teraz dwa auta na rodzine to standart.Niedawno kupilismy działke i gdyby ten projekt miał wersje z podwójnym garażem to bralisbysmy go w ciemno!!!!!

Obsługa klienta

  • Usuń ze znajomych

Do Hubert : Można, ale trzeba mieć na ten cel odpowiedniej powierzchni pomieszczenie kotłowni, wynoszące minimum 6mkw. Konieczne jest powiększenie kotłowni, można takiej zmiany dokonać w porozumieniu z naszym studiem adaptacji - info@studioadaptacji.pl

Hubert
DoObsługa klienta: A w pomieszczeniu gospodarczym o powierzchni 2,7 nie zmieści się piec na drewno?

Tadeo
Witam
Proszę mi powiedzieć odnośnie strzałki na schodach oznacza ona kierunek w którym kończą się schody(parter)- dobrze rozumiem? a kropka oznacza początek czyli piętro?
PG połączyć ze spiżarnią i zrobić łazienkę, planowaną łazienkę podzielić na pokój 1 i gabinet co zwiększy je o ponad 3m2 każdy i mamy swój projekt.
Czy zamiast tradycyjnych fundamentów istnieje możliwość wykonania płyty fundamentowej? +wg planu zagospodarowania musiałbym dostać zgodę na zmianę dach z 45* na 40* nachylenia
Czy Pokój nr 1 może mieć wnękę pod schodami na szafę?
Czy z uwagi na małą zdolność kredytową jesteście w stanie zrobić projekt w takim stanie tylko zaznaczyć poddasze jako strych(nie użytkowe) i zrobić kosztorysz bez wykańczania góry, okien dachowych itp?

Obsługa klienta

  • Usuń ze znajomych

Do Tadeo : Strzałka oznacza koniec schodów na piętrze.
Można oczywiście zastosować wszystkie Pana zmiany, ale gdzie Pan planuje umieścić pomieszczenie gospodarcze, które jest potrzebne by postawić piec.
Istnieje możliwość zastosowania płyty fundamentowej, ale to będzie raczej droższe rozwiązanie od ław czy stóp fundamentowych.
Odnośnie dachu, nie musi Pan prosić o zgodę zmiany planu miejscowego, wystarczy wprowadzić zmianę kąta dachu w projekcie np. w naszym studiu adaptacji.
W sprawie szczegółowych informacji na temat zmian proszę o kontakt:
info@studioadaptacji.pl
(+48) 722 000 500
Oczywiście może Pan zrobić tam wnękę na szafę, tylko należy brać pod uwagę zmianę konstrukcji - ze ściany nośnej na słupy oraz belkę podtrzymującą schody.
Zmiana poddasza użytkowego na strych jest możliwa, oczywiście w kolejnym etapie budowy może je Pan zagospodarować.

Tadeo
DoObsługa klienta: Zawsze myślałem że strzałka oznacza kierunek zejścia po schodach;) Pomieszczenie gospodarcze na piec jest zbędne przy zastosowaniu grzania prądem poprzez kable lub podłogówkę i zbiornik z grzałkami który można umieścić na poddaszu. Co do płyty koszt na start na 100% spory no ale mamy już podłogę ocieploną bez mostków cieplnych i przy dobrym wypoziomowaniu jest gotowa na płytki/panele. Jeżeli policzymy ławy na to bloczki bet, ocieplenie, później wylewki ocieplenie podłogi i zsumujemy to płyta wychodzi bardzo podobnie cenowo. Przy grzaniu prądem i dobrym dociepleniu będzie robiła jako duży zbiornik akumulacyjny ładujący się w taniej taryfie a oddający ciepło w ciągu dnia. Tak właśnie sobie to układam tylko nie wiem czy dobrze;)
Dzięki za odpowiedź.

Kamil
Witam. Czy w projekcie jest przewidziany komin wentylacyjny ponieważ w wersji demonstracyjnej projektu chyba nie jest przewidziany/zaznaczony?

Kamil
Do Mariusz G. : A czy taka wentylacja spełnia swoje zadnie?
Czy istniałaby możliwość "wstawienia" komina wentylacyjnego?

Ola
czy jest ktos w stanie określić powierzchnie wszystkich scian w domu w m2 ?? pytam gdyz mamy wybudowany ten dom i poszukuje tynkarzy natryskowych i nie wiem ile mam im wyliczyć powierzchni.z gory dziekuje za pomoc

Agata
Witam!
Bardzo byłabym wdzięczna jeśli mógłby mi ktoś przesłać na maila zdjęcia z realizacji tego domu:)
agusia262@onet.eu

WOJENKA
hej własnie zakupiliśmy ten projekt i fajnie by było jakbyście wstawili przykładowe pomysły na wyposażenie wnętrze:}

Obsługa klienta
Do WOJENKA : Wizualizacje wnętrz przygotowujemy kolejno do wszystkich projektów, niestety jest to czasochłonne i trzeba trochę poczekać...

Malutka
Witam,
ten dach troszkę pusty... czy istnieje możliwość wstawienia balkonu, kurników?
ile wynoszą skosy w pokojach na poddaszu? czy w pokojach na poddaszu są słupy podtrzymujące dach?

Malutka
Witam,
właśnie jestesmy z mężem na etapie wybierania projektu, czy mógłby ktoś wstawić zdjęcia z realizacji?

Marcin Borowski
Witam, czy na wizualizacji od strony wykuszu nie powinno być, po lewej stronie, okna 120x150 ?
Jest na rysunku szczegółowym.

Marcin Borowski
Do Marcin Borowski : Warto też poprawić widok samej elewacji w rysunkach na samym dole strony z danymi ogólnymi ;-). Tak dla porządku, choć i tak dziękuję za błyskawiczną reakcje, która na pewno dobrze świadczy o Z500.

Obsługa klienta
Do Marcin Borowski : Ogólnie planujemy lada moment jednak usunąć z projektu to okno.
Jak tylko zmienimy rysunki szczegółowe wprowadzimy poprawki na www.

Marcin Borowski
Do Marcin Borowski : Witam ponownie,
A czy mogę poznać powody usunięcia z projektu tego właśnie okna ?
Przyznam że zdecydowałem się już na ten własnie projekt, ale muszę ustawić dom wykuszem na południe i zależy mi na jak najlepszym doświetleniu salonu.

Obsługa klienta
Do Marcin Borowski : Dążymy do zachowania spójności materiałów ;).
Tutaj bez okna będzie wg nas korzystniej-salon jest wystarczająco doświetlony a wykusz wygląda lepiej na tle pustej ściany.
Ale oczywiście jeżeli życzy Pan sobie z oknem, mamy nadal taką wersję.

Andrzej
Do Marcin Borowski : My po stanie surowym, zamurowaliśmy okno od strony wykusza... pozwala to na lepsze ustawienie salonu [Tv może być raz na ścianie z oknem lub na przeciwnej] no i faktycznie tak czy inaczej salon jest wystarczająco doświetlony [duże okna wykusza i od str tarasu].

Obsługa klienta
Do Marcin Borowski : A u nas jednak została wersja z oknem :).
Zawsze można zlikwidować, w odwrotną stronę już trudniej.

Marcin i Aga
Witam, my również rozpoczęliśmy budowę tego domku, i dla Nas jest optymalnym rozwiązaniem. Prosta bryła i niezłe rozmieszczenie pomieszczeń było dla Nas głównym kryterium wyboru domku. Jesteśmy bardzo zadowoleni z projektu, jedyne zmiany to zwiększamy kotłownie kosztem spiżarki(będzie ale mniejsza) oraz zmiana strony tarasu wraz z dwoma oknami do łazienki parter oraz doświetlenie na klatce schodowej. Pozdrawiam wszystkich zwolenników Z104:)))

Wojenka
Do Marcin i Aga : hej mam cie przeslpytanko czy moglibyście przesłać mi jakieś fotki z budowy tego domku na mojego e-maila kasiaWojenka@wp.pl?dziękuje z góry:}

Marek
Witam.
Jestem zainteresowany tym projektem, jednak chciałbym przerobić konstrukcję dachu na 2-spadowy z zachwaniem okien połaciowych, plus garaż jednostanowiskowy na całej długości wraz z kotłownią: garaż 4x6, pom gosp reszta. Czy jest to możliwe?Jakie koszty, jaki czas oczekiwania?Alternatywne wyjścia? Drobna uwaga...dlaczego klatka schodowa jest niedoświetlona?

Monika
Projekt jest fajny ale faktycznie byloby super gdyby była wersja z podwójnym garażem.Teraz dwa auta na rodzine to standart.Niedawno kupilismy działke i gdyby ten projekt miał wersje z podwójnym garażem to bralisbysmy go w ciemno!!!!!
