Gotowy projekt domu  - Dom sezonowy z werandą w naturalnym drewnie, prosty i tani w realizacji

Z57

Dom sezonowy z werandą w naturalnym drewnie, prosty i tani w realizacji

Porozmawiaj z architektem, który projektował ten dom

+48 607 17 12 12

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
%}
Gotowy projekt domu  - Dom sezonowy z werandą w naturalnym drewnie, prosty i tani w realizacji

Parter 39,2

Hol
8,9 m²
Łazienka
3,8 m²
Salon+kuchnia
23,6 m²
Spiżarka
2,8 m²
Weranda
24,9 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Dom sezonowy z werandą w naturalnym drewnie, prosty i tani w realizacji

Poddasze 21,7 / 35,3

Hol
2,8 m²
Pokój
4,8 m²
Pokój
7,4 m²
Pokój
6,7 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Dom sezonowy z werandą w naturalnym drewnie, prosty i tani w realizacji

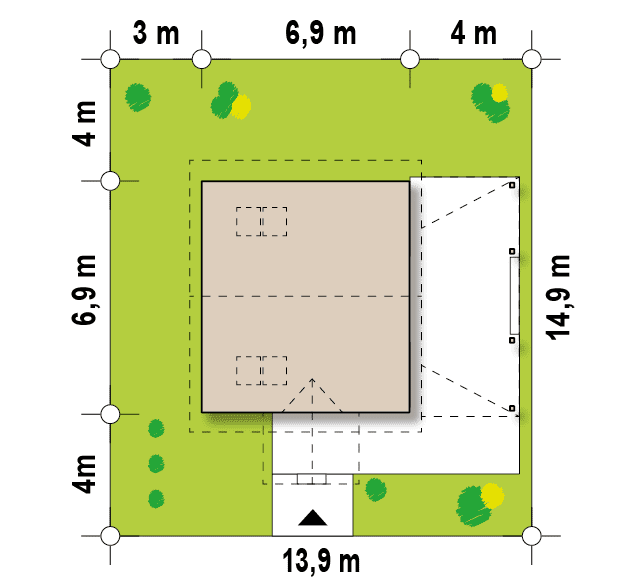

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
14,82 m
długość
14,9 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
6,9 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
60,9 / 74,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
47,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
176,07 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,38 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
45°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
122,6 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
14,82 x 14,9 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
wiązary
Strop (piętro)
Dach
dachówka, blachodachówka
technologia
drewniany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
elektryczne, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
141,9 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
47,3 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z57

wg cennika sekocenbud 2014/07
Ceny średnieCeny minimalne
Stan surowy zamknięty94 092 80 081
Instalacje23 573 20 063
Prace wykończeniowe40 260 34 265
Razem:157 925 134 410
Ten dom możesz postawić metodą gospodarczą za:
110 721,08 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych

Projekt Z57 to przytulny i „zdrowy” dom, zaprojektowany w technologii drewnianej przewidziany jako dom sezonowy, w którym może wypocząć kilkuosobowa rodzina, oraz ich goście. Atutem jest duża weranda sprzyjająca letniemu lenistwu.

Parter pełni funkcję dzienną, jest tu salon z kominkiem, w którym zmieści się komplet wypoczynkowy i duży rodzinny stół, aneks kuchenny ze schowkiem oraz łazienka. W części dziennej znajduje się także wyjście na duży, zadaszony taras – werandę, na którym bez problemu zmieści się stół z wieloma miejscami do siedzenia. Centralnie usytuowany kominek w pokoju dziennym nie jest tylko dodającą klimatu ozdobą, gdyż wykorzystywany jest do ogrzewania całego domu. W projekcie przewidziano ogrzewanie elektyczne.

Poddasze przeznaczone jest do wypoczynku nocnego - są tu trzy pokoje z przeznaczeniem na sypialnie. Istnieje także możliwość przekształcenia najmniejszego pokoju na dodatkową łazienkę.

UWAGA! Jest to dom sezonowy.
