Gotowy projekt domu Z34 - Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.

Z34 odbicie lustrzane

Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.
murowany
murowany
dostępność projektu: 30 dni roboczych
2 670
murowany
murowany
dostępność projektu: 30 dni roboczych
lustrzane odbicie
2 670
Gotowy projekt domu  - Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.

Porozmawiaj z architektem, który projektował ten dom

+48 607 17 12 12

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.

Parter 50,8 / 56,3

Sień
3,4 m²
Kuchnia
6,7 m²
Schowek
1,8 m²
Salon+jadalnia
23,5 m²
Hol
1,7 m²
Pokój
10,3 m²
WC
3,4 m²
Pomieszczenie gospodarcze
5,5 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.

Poddasze 38,1 / 60,5

Hol+schody
5,5 m²
Pokój
11,4 m²
Garderoba
2,7 m²
Łazienka
4,3 m²
Pokój
11,9 m²
Garderoba
2,3 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.

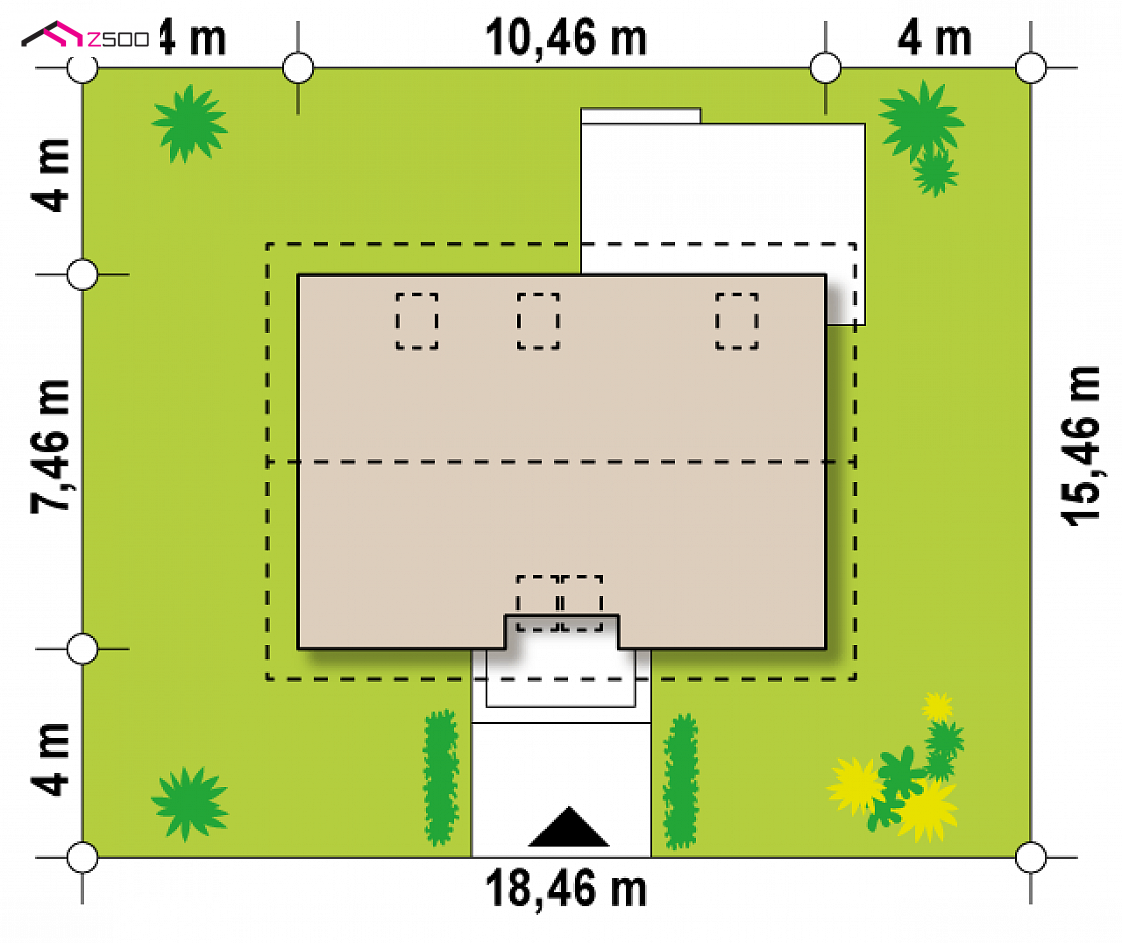

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
18,46 m
długość
15,46 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
10,46 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
88,8 / 116,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
78,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
268 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,3 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
126,35 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,79 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
18,46 x 15,46 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
beton komórkowy, ceramika, silikaty
Strop (parter)
gęstożebrowy
Dach
dachówka, blachodachówka, blacha
technologia
murowany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
91,1 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
75,6 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z34

wg cennika sekocenbud 2017/08
Ceny średnieCeny minimalne
Stan surowy zamknięty125 468 106 786
Instalacje45 830 39 006
Prace wykończeniowe56 300 47 917
Razem:227 598 193 709
Ten dom możesz postawić metodą gospodarczą za:
159 568,90 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

gotowy projekt domu Z34 – aranżacja wnętrz, Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.
gotowy projekt domu Z34 – aranżacja wnętrz, Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.
gotowy projekt domu Z34 – aranżacja wnętrz, Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.
gotowy projekt domu Z34 – aranżacja wnętrz, Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.
gotowy projekt domu Z34 – aranżacja wnętrz, Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.
gotowy projekt domu Z34 – aranżacja wnętrz, Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.
gotowy projekt domu Z34 – aranżacja wnętrz, Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.
gotowy projekt domu Z34 – aranżacja wnętrz, Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
murowany
murowany
dostępność projektu: 30 dni roboczych
2 670

zobacz interaktywny model 3D

Gotowy projekt domu  - Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.
Gotowy projekt domu  - Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.

Projekt domu Z34 spodoba się tym, którzy szukają domu małego, taniego, funkcjonalnego, bardzo prostego w budowie, a zarazem atrakcyjnego. Pomieszczenia zostały usytuowane na planie zbliżonym do prostokąta, co daje jasny i czytelny układ wnętrza.

W części parterowej znajduje się salon połączony z kuchnią, pralnia z pomieszczeniem gospodarczym, WC i gabinet, natomiast na piętrze jest duża łazienka i dwie sypialnie. Część dzienną dodatkowo ożywia otwarta klatka schodowa, która nadaje wnętrzu niepowtarzalny charakter. Stosunkowo duża cześć gospodarcza oraz schowek pod schodami pozwalają praktycznie wykorzystać powierzchnię w domu.

Na poddaszu usytuowano dwa obszerne i wygodne pokoje z własnymi garderobami oraz sporą łazienkę. Pokoje na poddaszu można doświetlić oknami w ścianach szczytowych lub oknami połaciowymi w przypadku konieczności zbliżenia się do granicy działki sąsiedniej.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1039
  • - TDE-134
  • - SZ5 Z34 CE (DOM OZ1-44)
Gotowy projekt domu  - Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.
Gotowy projekt domu  - Projekt domu na małą działkę, tani w budowie, ekonomiczny w użytkowaniu.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu


(ze względu na aktualizację)
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
