    Gotowy projekt domu Z114 D - Komfortowy projekt domu z poddaszem, garażem i wykuszem w tech. drewnianej

    Z114 D odbicie lustrzane

    Komfortowy projekt domu z poddaszem, garażem i wykuszem w tech. drewnianej
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    3 590
    3 051,50
    Oszczędzasz 538,50
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 590
    3 051,50
    Oszczędzasz 538,50
    LATO PEŁNE PROMOCJI W Z500!
    Gotowy projekt domu Z114 D - Komfortowy projekt domu z poddaszem, garażem i wykuszem w tech. drewnianej

    Porozmawiaj z architektem, który projektował ten dom

    +48 22 355 15 55

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Komfortowy projekt domu z poddaszem, garażem i wykuszem w tech. drewnianej

    Parter 66,6 / 91,9

    Sień
    5,0 m²
    Kuchnia
    8,7 m²
    Salon+jadalnia
    44,0 m²
    WC
    1,6 m²
    Spiżarka
    2,5 m²
    Pom. gosp.
    4,8 m²
    Pomieszczenie gospodarcze
    5,3 m²
    Garaż
    20,1 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Komfortowy projekt domu z poddaszem, garażem i wykuszem w tech. drewnianej

    Poddasze 38,3 / 79,4

    Hol
    6,6 m²
    Pokój
    6,8 m² / 11,1 m²
    Pokój
    8,4 m² / 13,6 m²
    Garderoba
    5,7 m²
    Pokój
    6,0 m² / 11,4 m²
    Łazienka
    4,8 m² / 8,9 m²
    Strych
    0,0 m² / 22,0 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Komfortowy projekt domu z poddaszem, garażem i wykuszem w tech. drewnianej

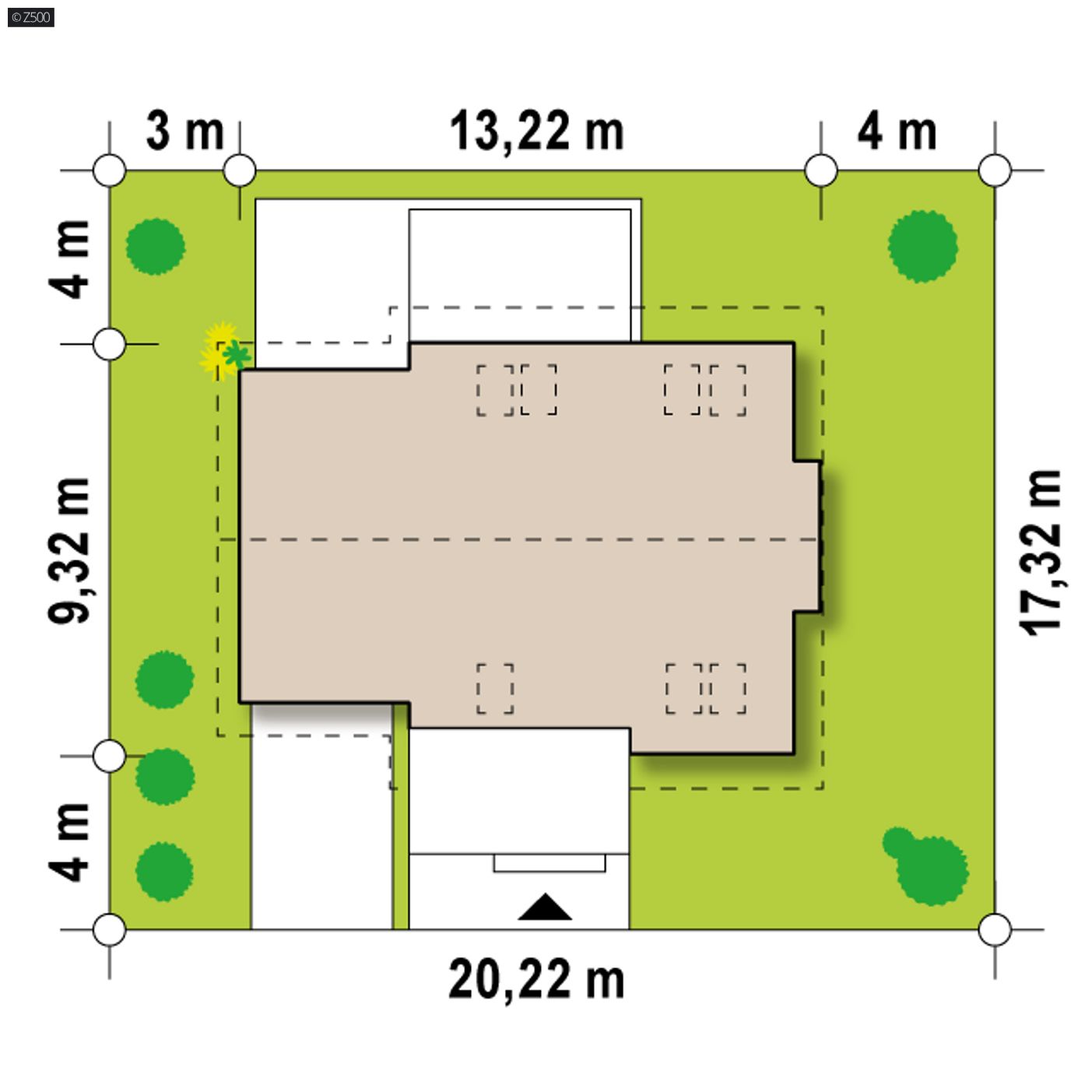

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    20,22 m
    długość
    17,32 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - szerokość przedniej fasady budynku liczona między skrajnymi krawędziami budynku
    13,22 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    104,9 / 171,2 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    109,4 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Powierzchnia garażu
    20,1 m²
    Kubatura
    377,39 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    8,1 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    38°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    172,39 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,87 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    20,22 x 17,32 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    szkielet drewniany
    Strop (parter)
    drewniany
    Dach
    dachówka
    technologia
    drewniany
    Konstrukcja dachu
    więźba tradycyjna
    Konstrukcja zgodna z normami Eurokod.

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, pompa ciepła CWU, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    68,75 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    52,49 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    PrzegrodaOpisWsp. U. [W/m2K]
    MZ1Ściana fundamentowa ocieplona
    MZ2Ściana zew. konstr. ocieplona≤ 0,20
    MW2Ściana działowa
    SD2Dach ocieplany (spadzisty)≤ 0,15
    SD3Stropodach ocieplany≤ 0,15
    SS2Podsufitka (poddasze użytkowe)≤ 1,00
    PG1Posadzka mieszkania na gruncie≤ 0,3
    PG2Posadzka garażu na gruncie≤ 0,3

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z114 D

    wg cennika sekocenbud 3 kw. 2021

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 268 839  179 226

    51%36%13%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    Na co zwrócić uwagę, porównując koszty budowy?

    Zwróć uwagę na datę aktualizacji kosztów budowy - zwłaszcza wtedy, gdy porównujesz kilka projektów. Ważny jest również region, w którym planujesz swoją inwestycję, bo w zależności od lokalizacji koszt budowy może być nawet 20% wyższy.

    gotowy projekt domu Z114 D – aranżacja wnętrz, Komfortowy projekt domu z poddaszem, garażem i wykuszem w tech. drewnianej
    gotowy projekt domu Z114 D – aranżacja wnętrz, Komfortowy projekt domu z poddaszem, garażem i wykuszem w tech. drewnianej
    gotowy projekt domu Z114 D – aranżacja wnętrz, Komfortowy projekt domu z poddaszem, garażem i wykuszem w tech. drewnianej
    gotowy projekt domu Z114 D – aranżacja wnętrz, Komfortowy projekt domu z poddaszem, garażem i wykuszem w tech. drewnianej
    gotowy projekt domu Z114 D – aranżacja wnętrz, Komfortowy projekt domu z poddaszem, garażem i wykuszem w tech. drewnianej
    gotowy projekt domu Z114 D – aranżacja wnętrz, Komfortowy projekt domu z poddaszem, garażem i wykuszem w tech. drewnianej
    gotowy projekt domu Z114 D – aranżacja wnętrz, Komfortowy projekt domu z poddaszem, garażem i wykuszem w tech. drewnianej
    gotowy projekt domu Z114 D – aranżacja wnętrz, Komfortowy projekt domu z poddaszem, garażem i wykuszem w tech. drewnianej
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    3 590
    3 051,50
    Oszczędzasz 538,50
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 590
    3 051,50
    Oszczędzasz 538,50

    Z 114 to przytulny i komfortowy dom z garażem. Modna, ciemna dachówka świetnie podkreśla jego nowoczesny charakter, a drewniane elementy elewacji dodają uroku.

    Znaczna część parteru to jasny, przestronny salon. Można w nim wyznaczyć trzy osobne strefy do wypoczynku: wygodną jadalnię, komfortową część telewizyjną oraz romantyczny zakątek z kominkiem. Salon posiada bezpośrednie wyjście tarasowe, z którego podziwiać można kwitnący ogród. Funkcjonalnie zaplanowana kuchnia wyposażona została w podręczny schowek. Na parterze jest także pojemna garderoba z bezpośrednim przejściem do garażu.

    Na piętrze znajdują się trzy wygodne sypialnie oraz duża ogólnodostępna łazienka. Jest tu również spora garderoba z miejscem na ubrania wszystkich domowników. Przestrzeń nad garażem to dodatkowe miejsce do dowolnego wykorzystania.

    Z114 to dom niezwykle uroczy i przyjazny w wyglądzie. Świetnie nadaje się zarówno dla młodych ludzi, jak i dla rodziny z dziećmi.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1930
    • - SZ5 Z114 D CE (DOM SZ3-15)

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
