Gotowy projekt domu Z91 D - Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.

Z91 D odbicie lustrzane

Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.
drewniany
drewniany
dostępność projektu: 3 dni robocze
2 670
drewniany
drewniany
dostępność projektu: 3 dni robocze
lustrzane odbicie
2 670
Gotowy projekt domu Z91 D - Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.

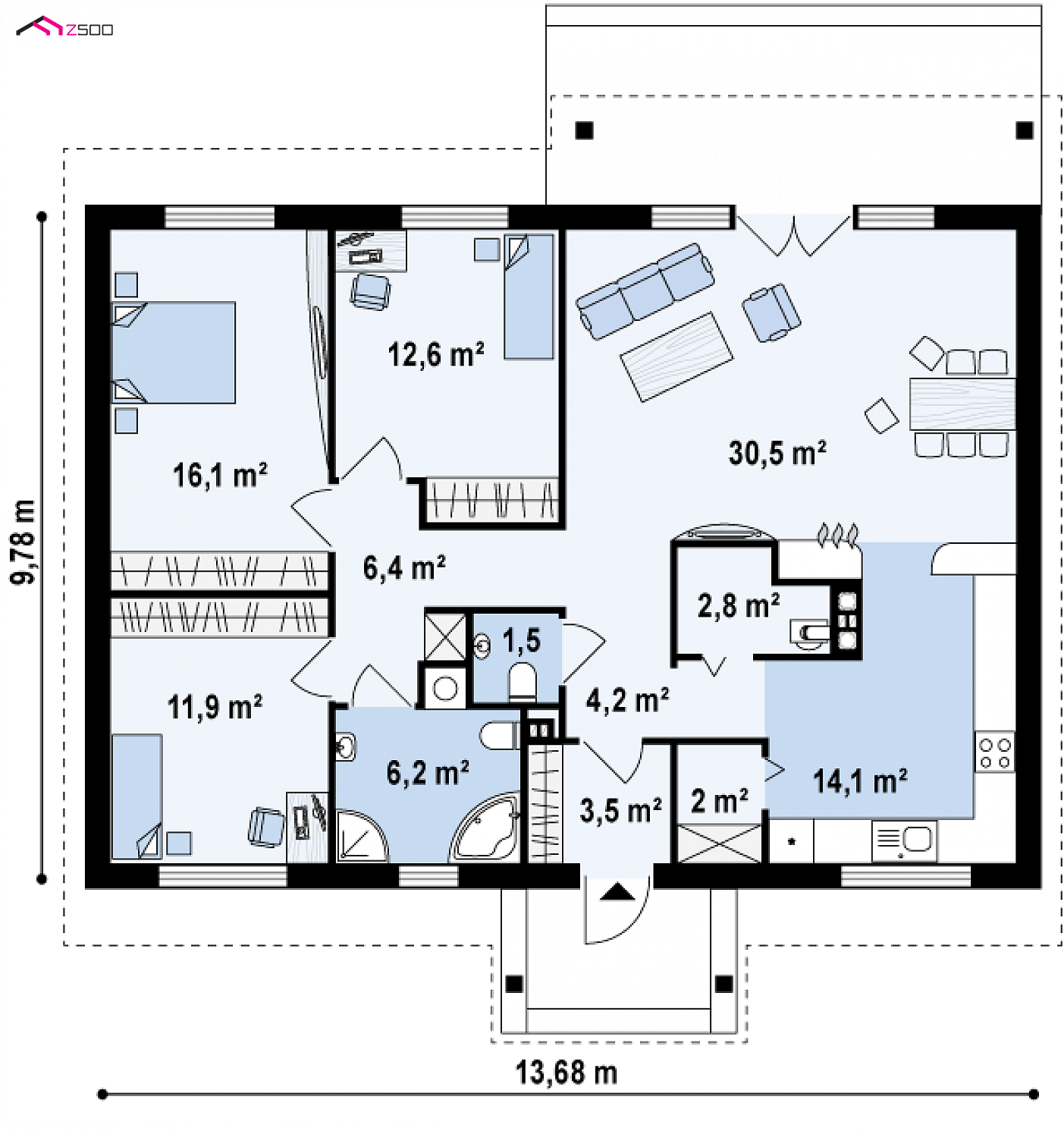

Parter 109,1 / 111,9

Sień
3,5 m²
Hol
12,7 m²
Kuchnia
12,8 m²
Spiżarka
2,0 m²
Salon+jadalnia
30,2 m²
Pomieszczenie gospodarcze
2,8 m²
WC
1,5 m²
Pokój
12,4 m²
Pokój
16,0 m²
Pokój
11,8 m²
Łazienka
6,1 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.

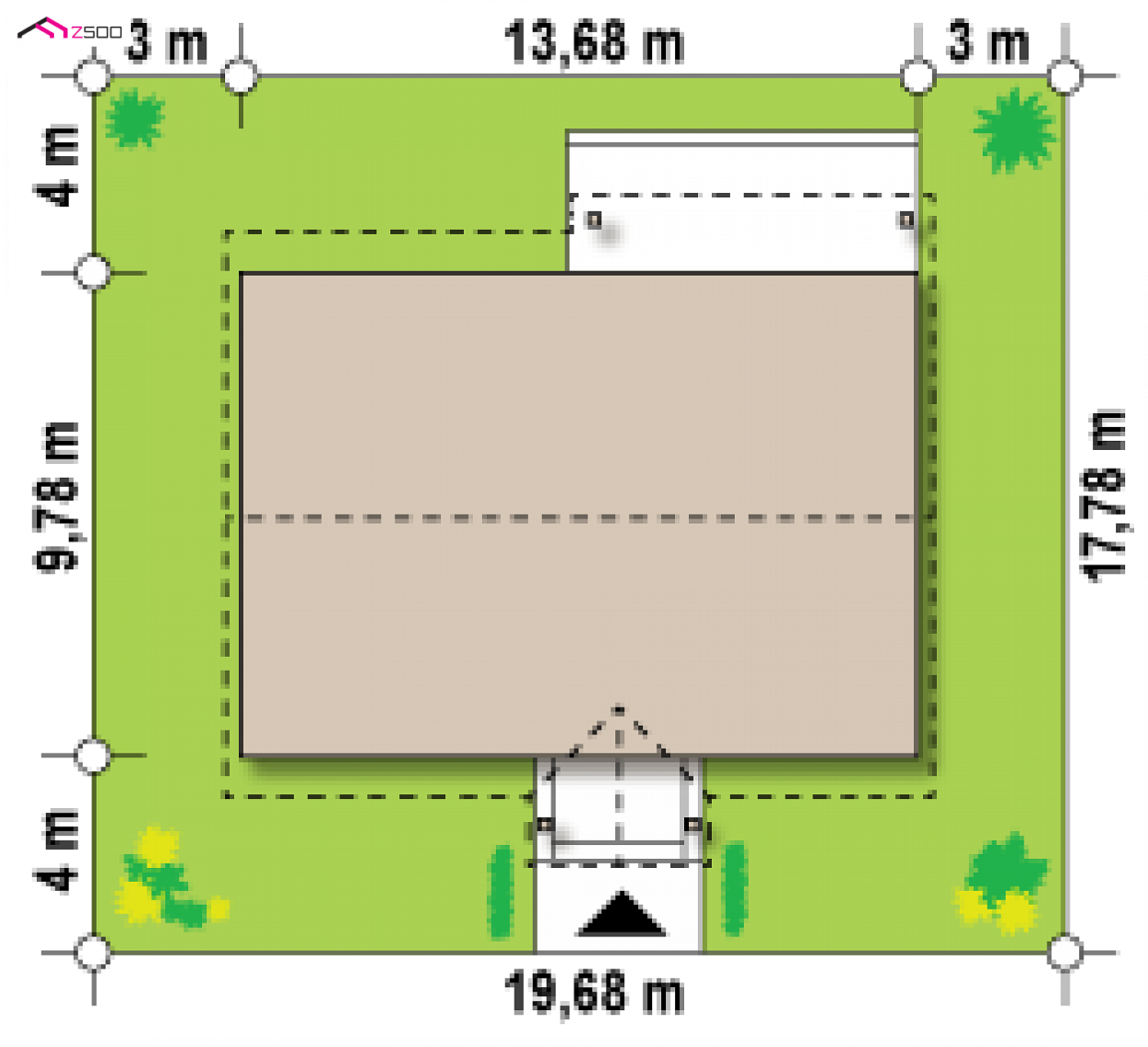

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
19,52 m
długość
17,62 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
13,52 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
109,1 / 111,9 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
130,1 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
313,21 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,54 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
28°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
191,33 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,38 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
19,52 x 17,62 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
wiązary
Dach
dachówka
technologia
drewniany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
89 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
62 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

PrzegrodaOpisWsp. U. [W/m2K]
MZ1Ściana fundamentowa ocieplona
SD1Dach nieocieplony
SS2podsufitka≤ 0,18

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

gotowy projekt domu Z91 D – aranżacja wnętrz, Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.
gotowy projekt domu Z91 D – aranżacja wnętrz, Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.
gotowy projekt domu Z91 D – aranżacja wnętrz, Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.
gotowy projekt domu Z91 D – aranżacja wnętrz, Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.
gotowy projekt domu Z91 D – aranżacja wnętrz, Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.
gotowy projekt domu Z91 D – aranżacja wnętrz, Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.
gotowy projekt domu Z91 D – aranżacja wnętrz, Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.
gotowy projekt domu Z91 D – aranżacja wnętrz, Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
drewniany
drewniany
dostępność projektu: 3 dni robocze
2 670

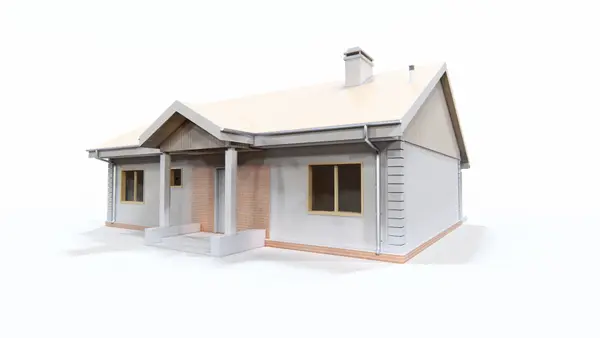

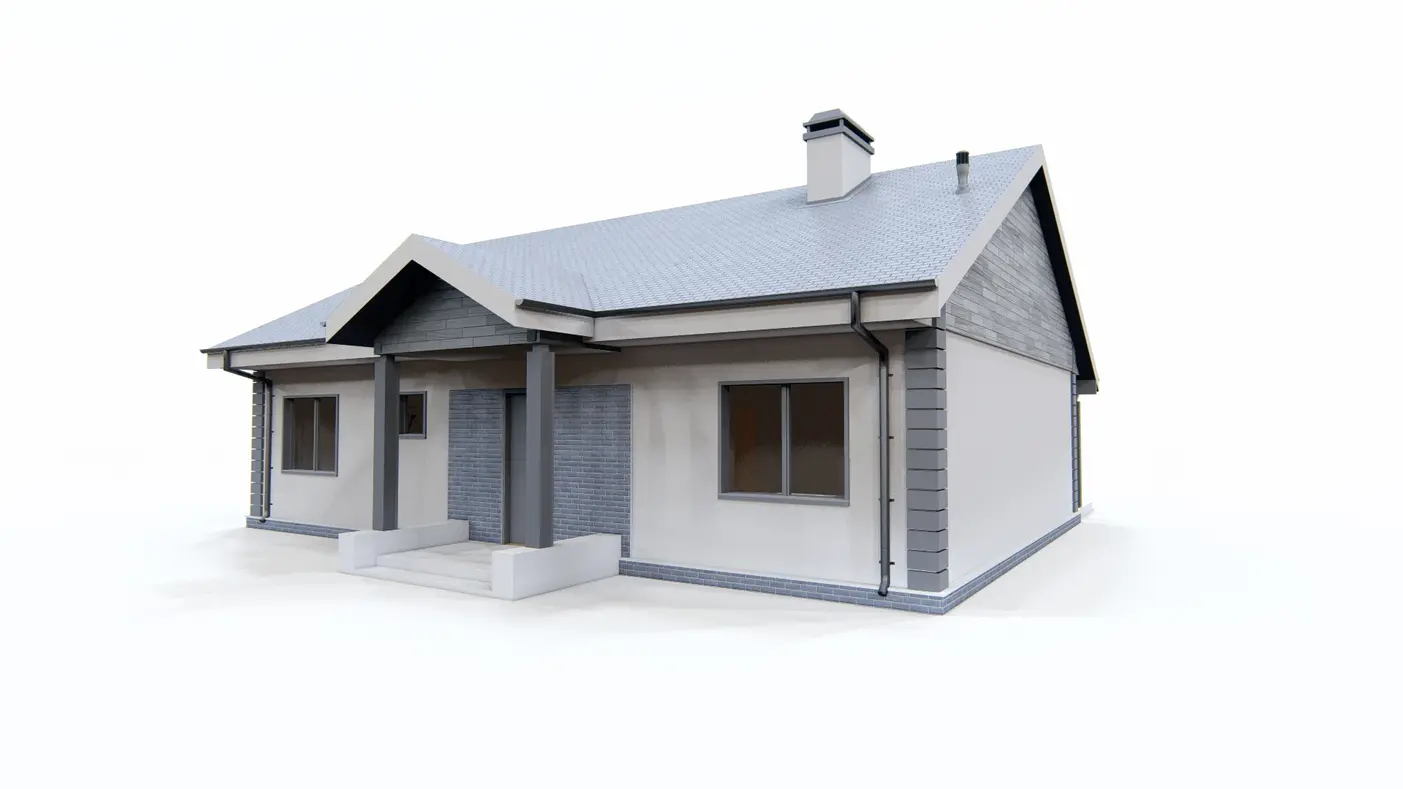

zobacz alternatywną kolorystykę domu

zobacz alternatywną kolorystykę domu

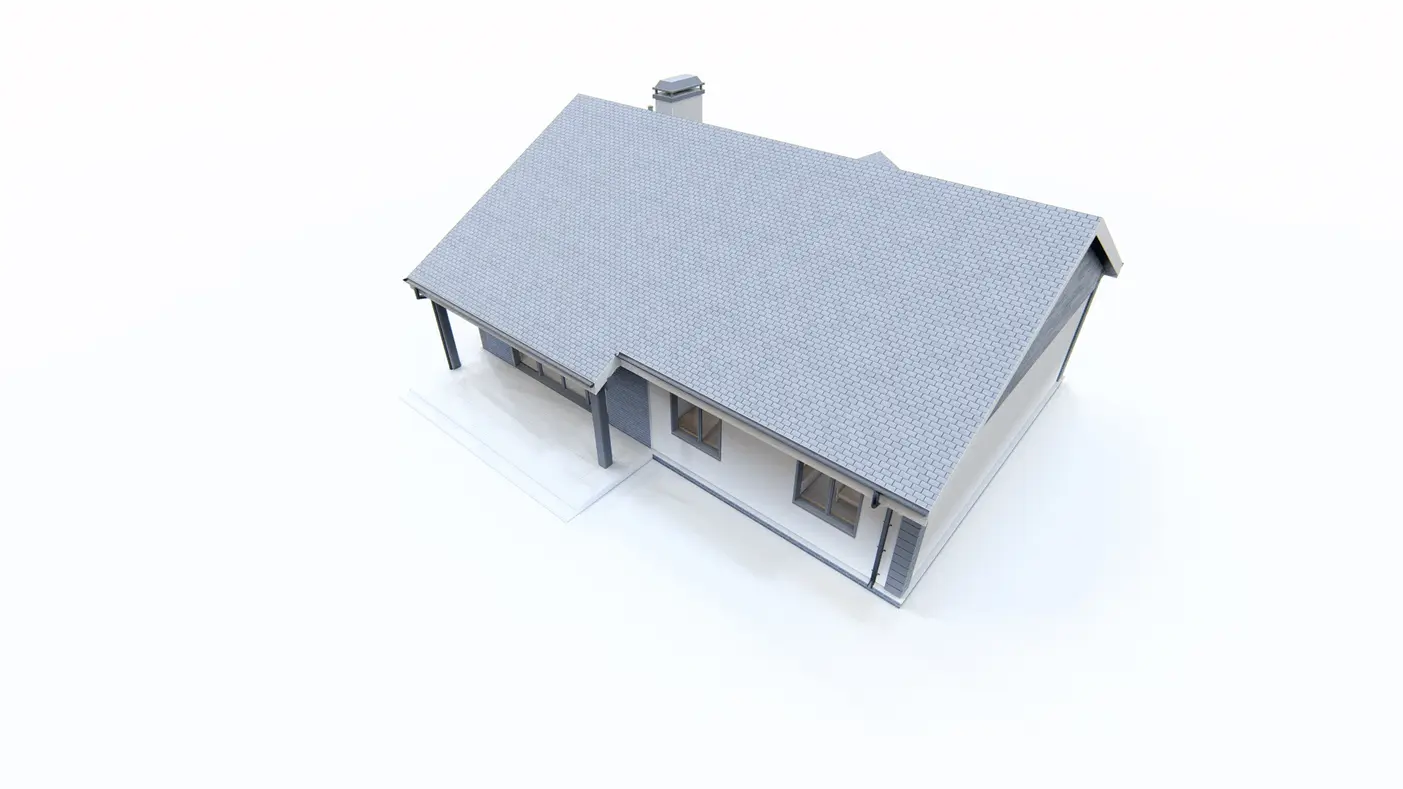

zobacz interaktywny model 3D

Gotowy projekt domu  - Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.
Gotowy projekt domu  - Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.

Projekt Z91 jest domem parterowym z dachem dwuspadowym, prostym a zarazem tanim w realizacji. Urok dodaje klasyczny podcień wejściowy podparty dwoma słupami.

Parter stanowią dwie strefy dzienna i sypialna. W pierwszej znajduje się salon połączony z kuchnią, do której dołączono spiżarkę oraz osobno zlokalizowane pomieszczenie gospodarcze. Z salonu poprzez duże przeszklone drzwi możemy wyjść prosto na taras, by spędzić mile wieczór lub by odpocząć wraz z przyjaciółmi.

Drugą strefę stanowią trzy duże sypialnie, łazienka oraz WC. Pomieszczenia zostały funkcjonalnie rozplanowane, tak by zachować odpowiedni ciąg komunikacyjny pomiędzy nimi. Doskonale wygospodarować możemy miejsca na przestronne szafy, by łatwiej móc zachować porządek. Dom jest idealny dla osób szukających niewielkiego, tradycyjnego domu. Łączącego w sobie funkcjonalność, prostotę a zarazem estetykę.

Z91 idealnie wkomponuje się w niemal każde otoczenie.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE2014
  • - TJE-739
  • - SZ5 Z91 D CE (DOM SZ3-03)
Gotowy projekt domu  - Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.
Gotowy projekt domu  - Mały dom parterowy z dachem dwuspadowym, 3 sypialniami i dużą kuchnią.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
