Gotowy projekt domu Z7 D 30 GP - wariant w technologii drewnianej z garażem po prawej stronie i kątem dachu 30

Z7 D 30 GP

wariant w technologii drewnianej z garażem po prawej stronie i kątem dachu 30"
drewniany
drewniany
dostępność projektu: 3 dni robocze
2 770
2 354,50
Oszczędzasz 415,50
Gotowy projekt domu  - wariant w technologii drewnianej z garażem po prawej stronie i kątem dachu 30
Gotowy projekt domu  - wariant w technologii drewnianej z garażem po prawej stronie i kątem dachu 30

Porozmawiaj z architektem, który projektował ten dom

+48 607 17 12 12

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - wariant w technologii drewnianej z garażem po prawej stronie i kątem dachu 30

Parter 81,7 / 105,6

Salon+jadalnia
21,5 m²
Kuchnia
7,0 m²
Pokój
11,4 m²
Pokój
14,1 m²
Pokój
10,4 m²
Łazienka
5,3 m²
Sień
3,2 m²
Hol
5,8 m²
Pom. gosp.
3,0 m²
Garaż
23,9 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - wariant w technologii drewnianej z garażem po prawej stronie i kątem dachu 30

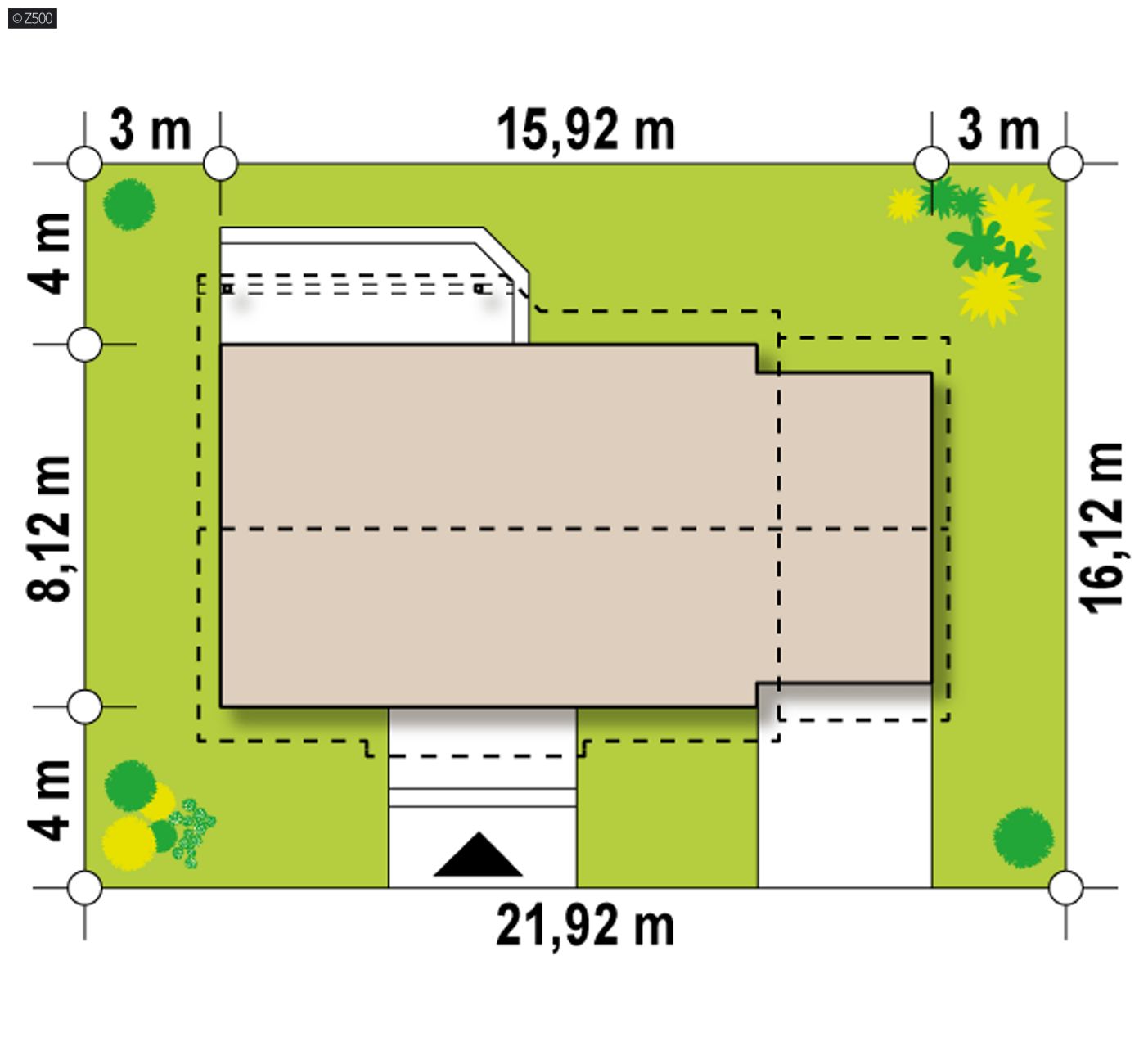

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
21,92 m
długość
16,12 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
15,92 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
81,7 / 105,6 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
123,6 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
23,9 m²
Kubatura
299,17 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,29 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
30°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
194 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Minimalne wymiary działki
21,92 x 16,12 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop (parter)
wiązary
Dach
dachówka, blachodachówka
technologia
drewniany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
93,01 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
78,14 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

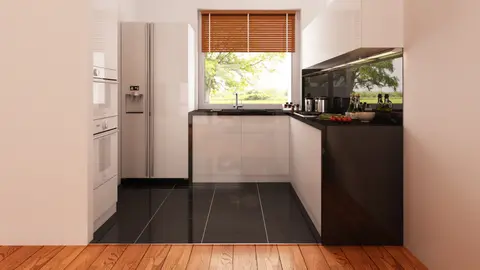

gotowy projekt domu Z7 D 30 GP – aranżacja wnętrz, wariant w technologii drewnianej z garażem po prawej stronie i kątem dachu 30
gotowy projekt domu Z7 D 30 GP – aranżacja wnętrz, wariant w technologii drewnianej z garażem po prawej stronie i kątem dachu 30
gotowy projekt domu Z7 D 30 GP – aranżacja wnętrz, wariant w technologii drewnianej z garażem po prawej stronie i kątem dachu 30
gotowy projekt domu Z7 D 30 GP – aranżacja wnętrz, wariant w technologii drewnianej z garażem po prawej stronie i kątem dachu 30
gotowy projekt domu Z7 D 30 GP – aranżacja wnętrz, wariant w technologii drewnianej z garażem po prawej stronie i kątem dachu 30
gotowy projekt domu Z7 D 30 GP – aranżacja wnętrz, wariant w technologii drewnianej z garażem po prawej stronie i kątem dachu 30
gotowy projekt domu Z7 D 30 GP – aranżacja wnętrz, wariant w technologii drewnianej z garażem po prawej stronie i kątem dachu 30
gotowy projekt domu Z7 D 30 GP – aranżacja wnętrz, wariant w technologii drewnianej z garażem po prawej stronie i kątem dachu 30
  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
drewniany
drewniany
dostępność projektu: 3 dni robocze
2 770
2 354,50
Oszczędzasz 415,50

Ten projekt występuje na rynku również pod nazwą:

  • - WAE2059
  • - TAW-147
  • - SZ5 Z7 D 30 GP CE (DOM SZ3-92)

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
