Z71 SMART

78
294  tys. zł
Wariant ze zmienioną technologią wykonania stropu na strop typu SMART
Warianty: 6
Komentarze: 3
(projekt archiwalny)
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
kontakt z architektem
zadzwoń +48 22 355 15 55
lub napisz
zmiany
dopasuj projekt do swoich potrzeb
finansowanie
przygotujemy ofertę kredytu
Powierzchnia użytkowa / netto
78,2 / 90,1 m²
Powierzchnia zabudowy
64,2 m²
Kubatura
225,78 m³
Wysokość domu
7,4 m
Kąt nachylenia dachu
40°
Powierzchnia dachu
112,33 m²
Wysokość ścianki kolankowej
1,06 m
Minimalne wymiary działki
16,96 x 15,16 m
Pokrycie dachu
blacha/blachodachówka/dachówka
technologia
murowany
Projekt konstrukcji wykonany został przy założeniach:
  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Instalacja grzewcza
kocioł na gaz
Instalacja CWU
kocioł na gaz
Rodzaj wentylacji
mechaniczna (rekuperacja)
Projekt wymaga aktualizacji, po której będzie zawierał nowe energooszczędne instalacje oraz spełniał nowe Warunki Techniczne 2021 w zakresie izolacyjności termicznej przegród zewnętrznych i wartości wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną.

Dzięki zastosowaniu nowego rodzaju stropu (strop SMART) o wysokości konstrukcyjnej 15cm budynek uzyskał większe pomieszczenia na parterze (2,70m).

Ścianka kolankowa także uległa podwyższeniu do 1,02m.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1538
  • - TES-384
  • - SZ5 Z71 SMART CE (DOM OZ9-50)

KALKULACJA SZACUNKOWA Z71 SMART

wg cennika sekocenbud 1 kw. 2024
Ceny średnieCeny minimalne
Stan zerowy 53 461 47 733
Stan surowy otwarty 191 570 171 045
Stan surowy zamknięty 49 006 43 756
Instalacje 62 372 55 689
Prace wykończeniowe 89 102 79 556
Razem445 512 397 779
Ten dom możesz postawić metodą gospodarczą już za:
371 260
zawsze aktualny

Kosztorys szczegółowy
zestawienie materiałów

Jeżeli chcesz mieć aktualny kosztorys oraz łatwo dopasować go do swojej budowy i realnych wydatków, wybierz edytowalny Pakiet Kosztorysowy+

Parter 45,3

Rysuj odbicie lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wariant ze zmienioną technologią wykonania stropu na strop typu SMART
Sień
3,2 m²
Hol
4,1 m²
Salon
17,0 m²
Pom. gosp.
2,4 m²
Pokój
9,6 m²
Łazienka
2,9 m²
Kuchnia
6,3 m²

Strych brak

Rysuj odbicie lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wariant ze zmienioną technologią wykonania stropu na strop typu SMART
Hol
4,5 m²
Pokój
7,5 m² / 10,1 m²
Pokój
7,8 m² / 11,2 m²
Pokój
8,1 m² / 11,5 m²
Łazienka
4,9 m² / 7,5 m²

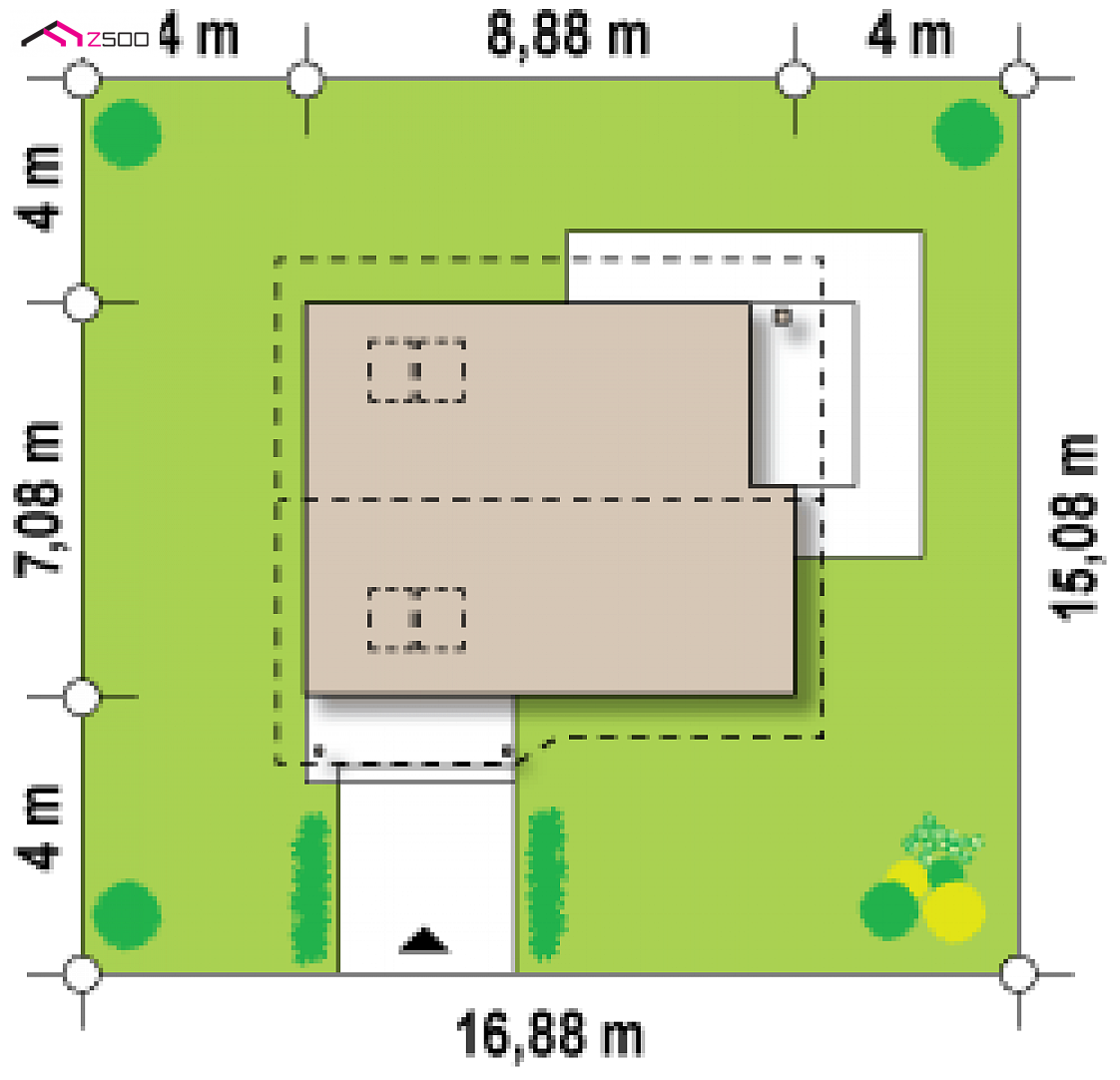

Działka

Gotowy projekt domu  - Wariant ze zmienioną technologią wykonania stropu na strop typu SMART
Minimalne wymiary działki
szerokość
16,96 m
długość
15,16 m
Wymiary elewacji frontowej
8,96 m
Sprawdź czy pasuje na Twoją działkę
Chcesz wybudować dom według tego projektu lecz nie wiesz czy możesz na swojej działce? Zamów analizę warunków zabudowy.
