    Gotowy projekt domu Z376 D - Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym

    Z376 D odbicie lustrzane

    Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    3 170
    2 440,90
    Oszczędzasz 729,10
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 170
    2 440,90
    Oszczędzasz 729,10
    Gotowy projekt domu Z376 D - Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym
    Gotowy projekt domu Z376 D - Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym
    Gotowy projekt domu Z376 D - Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym
    Gotowy projekt domu Z376 D - Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym

    Parter 112,3

    Salon+jadalnia
    27,7 m²
    Kuchnia
    7,9 m²
    Pokój
    12,0 m²
    Pokój
    11,7 m²
    Pokój
    13,6 m²
    Pokój
    12,3 m²
    Łazienka
    7,4 m²
    WC
    1,8 m²
    Hol
    8,7 m²
    Pom. gosp.
    5,1 m²
    Sień
    4,1 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    22,02 m
    długość
    16,72 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    15,02 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    112,3 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    131,0 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    335,06 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    5,61 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    22° / 5°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    190,4 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    22,02 x 16,72 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    szkielet drewniany
    Strop (parter)
    wiązary
    Dach
    blachodachówka, dachówka
    technologia
    drewniany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    paliwo stałe, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    93,3 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    76,7 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z376 D

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 206 640  137 760

    53%33%14%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    gotowy projekt domu Z376 D – aranżacja wnętrz, Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym
    gotowy projekt domu Z376 D – aranżacja wnętrz, Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym
    gotowy projekt domu Z376 D – aranżacja wnętrz, Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym
    gotowy projekt domu Z376 D – aranżacja wnętrz, Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym
    gotowy projekt domu Z376 D – aranżacja wnętrz, Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym
    gotowy projekt domu Z376 D – aranżacja wnętrz, Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym
    gotowy projekt domu Z376 D – aranżacja wnętrz, Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym
    gotowy projekt domu Z376 D – aranżacja wnętrz, Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    3 170
    2 440,90
    Oszczędzasz 729,10
    Gotowy projekt domu  - Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym
    Gotowy projekt domu  - Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym

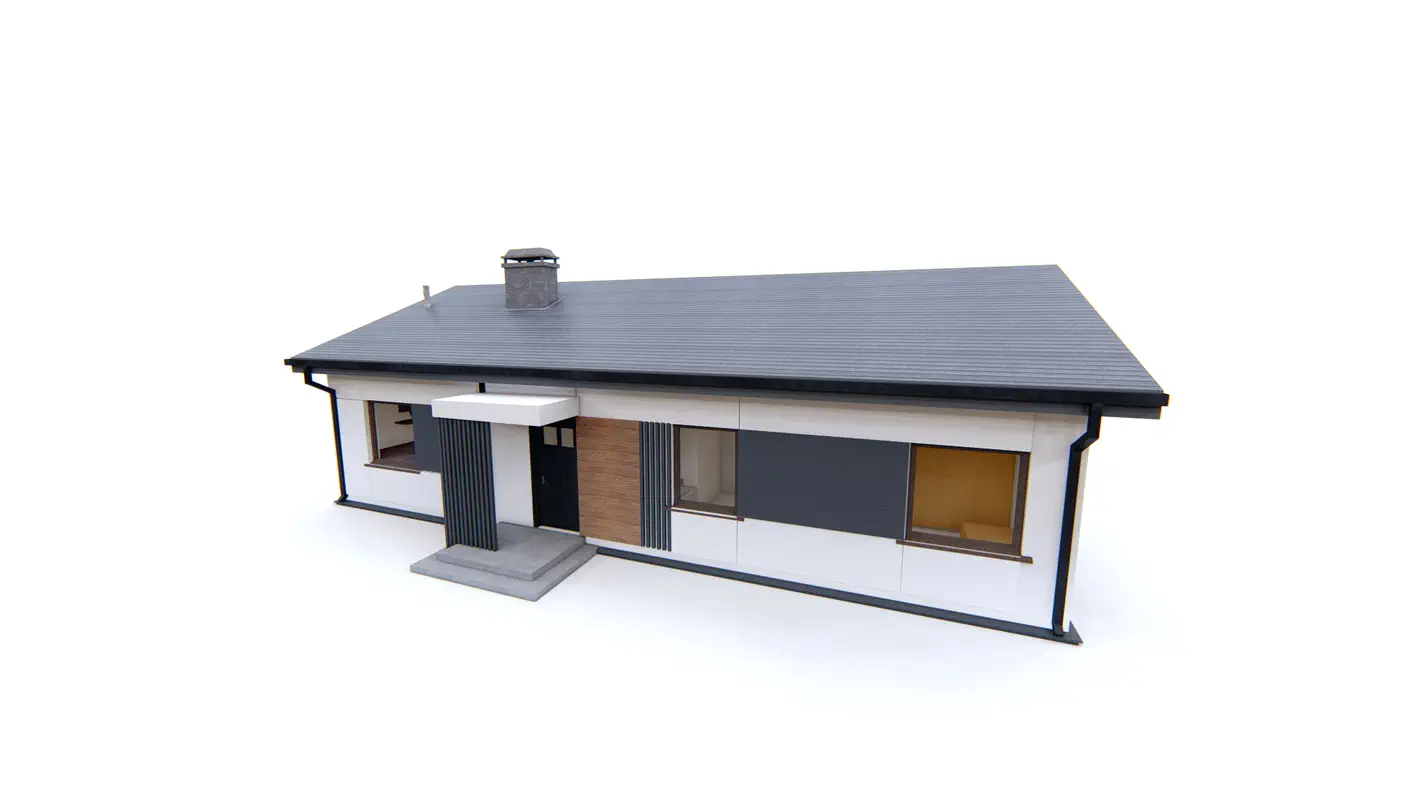

    Propozycja parterowego domu z dachem dwuspadowym od Z500. Elewację wykończono prostymi elementami w postaci żaluzji, drewnianych paneli połączonych z elegancką bielą i szarością tynku.

    Wnętrza podzielono na część dzienną i nocną domu.

    Z lewej strony zaprojektowano reprezentacyjny salon z jadalnią. Rozświetla go przeszklona ściana przesuwna i wyjście na taras, które latem stanowią przedłużenie salonu. Grillowanie i spotkania z przyjaciółmi będą prawdziwą przyjemnością. Otwarty aneks kuchenny optycznie powiększa przestrzeń a wysunięty blat kuchenny pełni funkcję podobną do funkcjonalnej wyspy kuchennej.

    Prawa strona to nocna część domu. Wc umieszczono blisko części dziennej po to, aby odwiedzający nas goście nie mieli konieczności korzystania z naszej prywatnej łazienki.

    Cztery pokoje mogą służyć jako sypialnie lub gabinety. Trzy z nich posiadają wyjścia na taras. Dzięki temu wieszanie prania nie będzie uciążliwe a wypoczynek i chęć zaczerpnięcia świeżego powietrza podczas pracy staną się podwyższonym standardem dnia codziennego. Gustowny wystrój pomieszczeń będzie zależał od fantazji i potrzeb właścicieli.

    Projekt Z376 jest propozycją domu dla rodziny z dwojgiem lub trojgiem dzieci.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE2043
    • - TBU-298
    • - SZ5 Z376 D CE (DOM SZ4-12)
    Gotowy projekt domu  - Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym
    Gotowy projekt domu  - Parterowy dom z 4 sypialniami w tech. drewnianej z dachem dwu-spadowym

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    drewniany
    drewniany
    dostępność projektu: 3 dni robocze
    3 170
    2 440,90
    Oszczędzasz 729,10

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Ela
    Proszę o informację czy jest może dom poglądowy lub realizacja z możliwością obejrzenia na terenie śląska

    Agnieszka Obiała
    Do PAULINA B. : Witam,
    budujemy na podstawie tego projektu wersję murowaną i jest to ściana nośna, u nas przesunięta na równo ze ścianą przy wejściu.

    Sławek pleskot
    Czy duzym kłopotem bedzie powiekszenie salonu o pomieszczenie 12m2 przylegajace do niego i zastapienie okna otwieranego witryną?

    Kolo
    wygląda jak odremontowana obora. Zenada. Prosty dach dwuspadowy, jakies gówniane kominy, ma wygląd domu sprzed dwudziestu lat

    Kpw
    Do Kolo : Taaa, to zbuduj sobie kolejnego gargamela. Nie wystarczy mieć opinię kolego. Prostota to sztuka.
    Ten projekt ma kilka niepodważalnych zalet: funkcjonalny rozkład pomieszczeń i dobrą ich wielkość, duży zadaszony taras z wejściem aż z trzech sypialni, dużą łazienkę i extra wc, dwuspadowy dach, który znacząco obniża koszty budowy i daje świetną ekspozycję dla panel. słonecznych. Naprawdę świetnie zrealizowany program dla 2+2 z pokojem gościnnym. Jak go zbuduję z elewacja własnego pomysłu to opublikuje zdjęcia żeby się czegoś nauczył, kolego.
