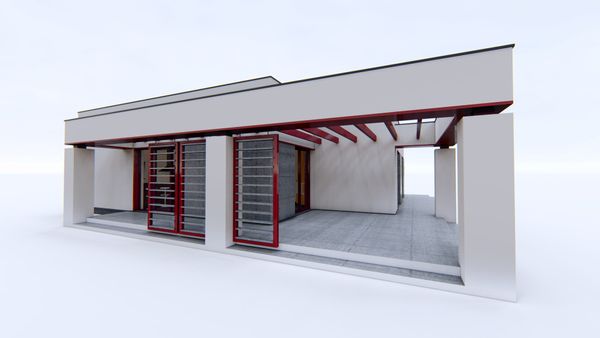

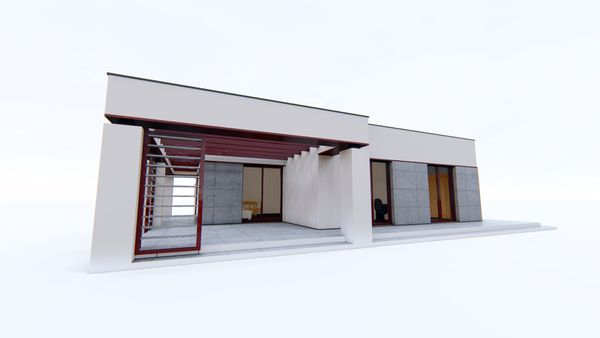

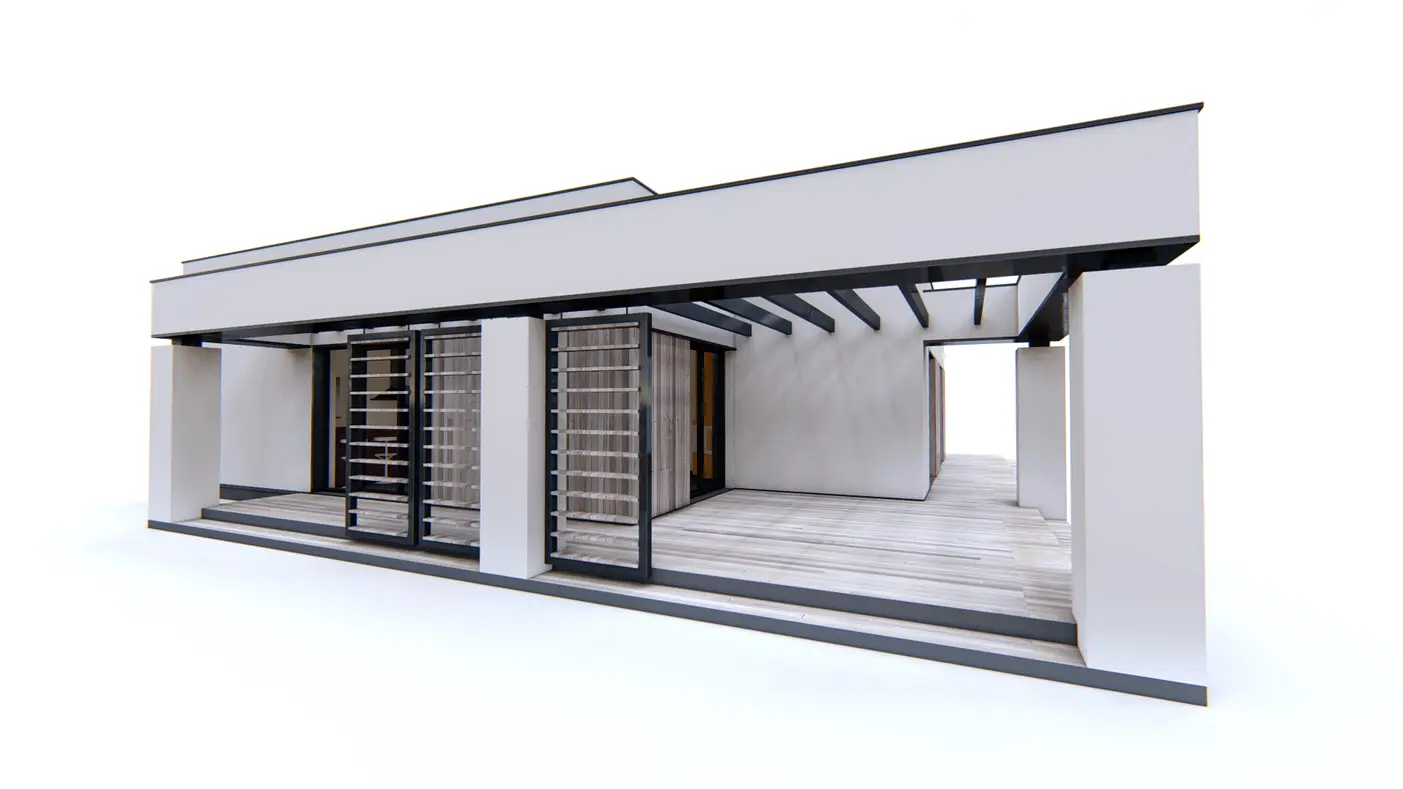

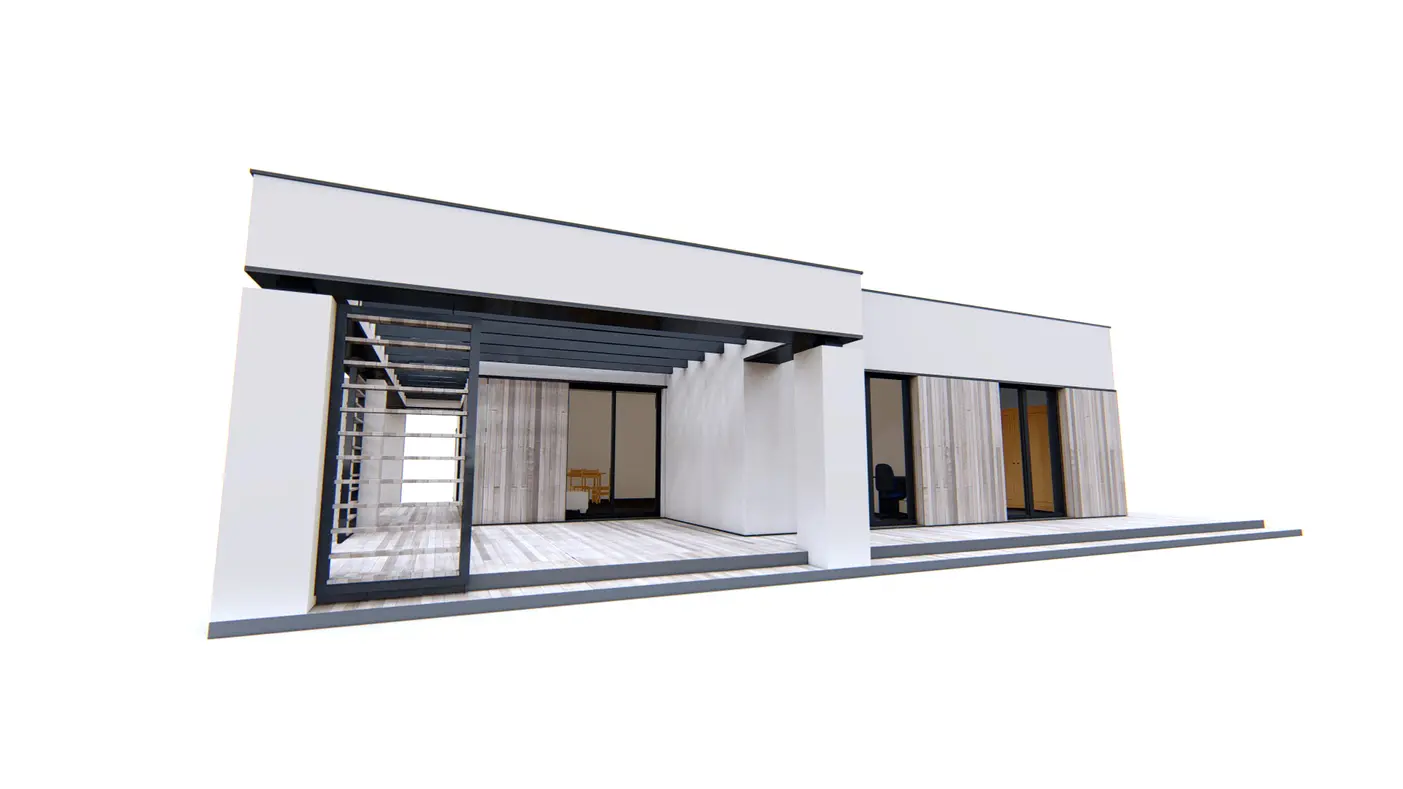

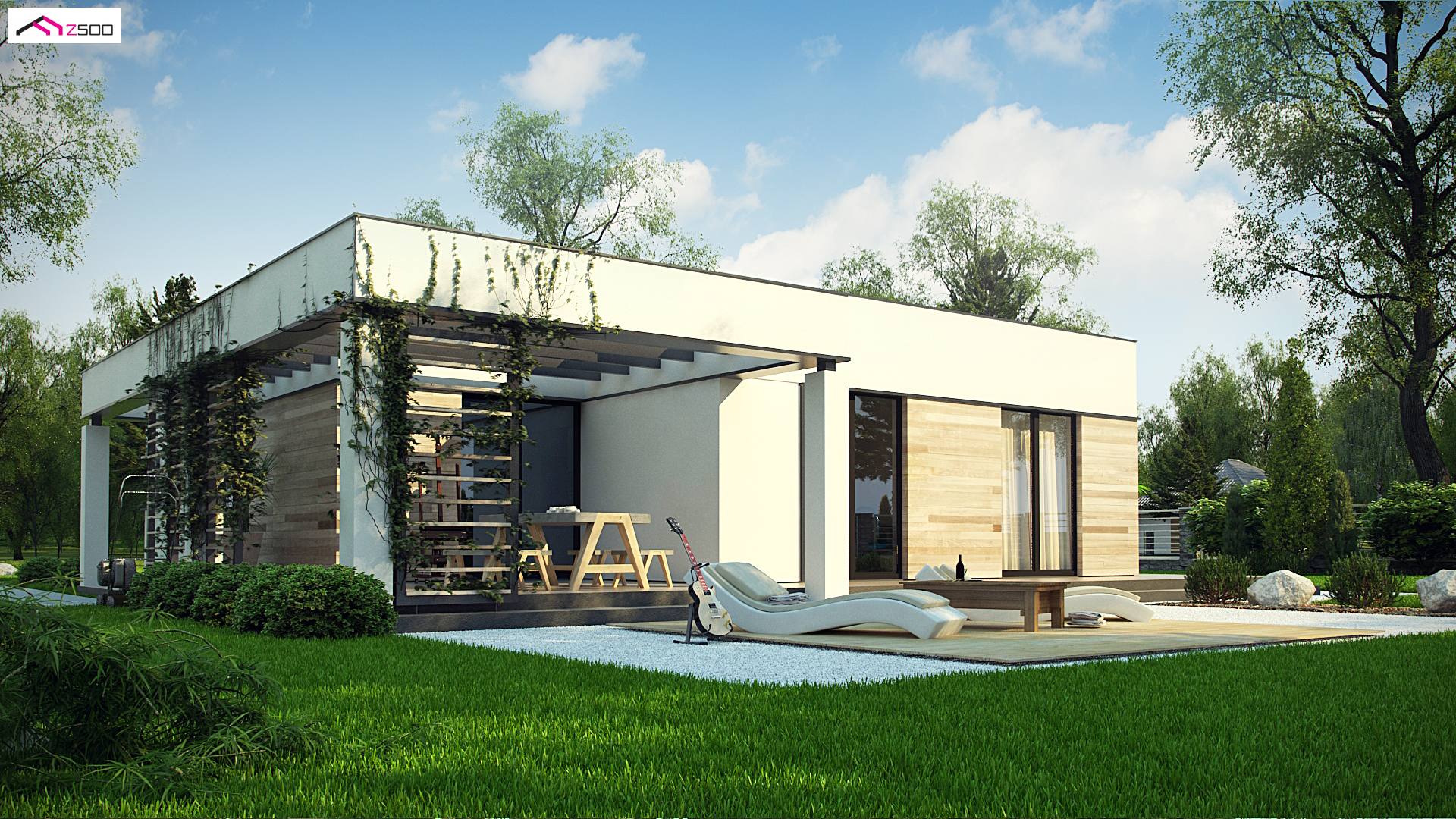

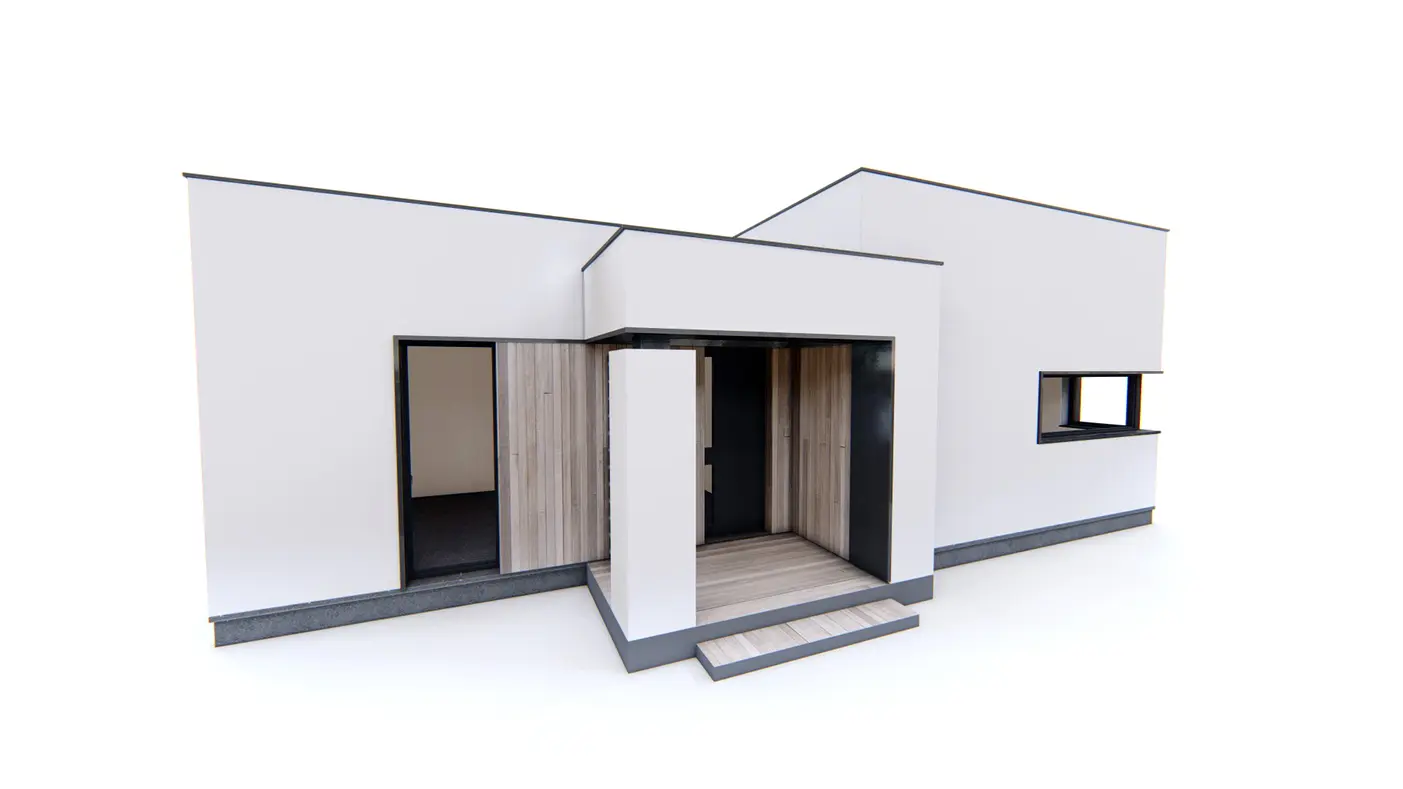

    Gotowy projekt domu Zx138 - Nowoczesny, parterowy dom jednorodzinny.

    Zx138 odbicie lustrzane

    Nowoczesny, parterowy dom jednorodzinny.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 530
    2 718,10
    Oszczędzasz 811,90
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 530
    2 718,10
    Oszczędzasz 811,90
    Gotowy projekt domu Zx138 - Nowoczesny, parterowy dom jednorodzinny.
    Gotowy projekt domu Zx138 - Nowoczesny, parterowy dom jednorodzinny.
    Gotowy projekt domu Zx138 - Nowoczesny, parterowy dom jednorodzinny.
    Gotowy projekt domu Zx138 - Nowoczesny, parterowy dom jednorodzinny.

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Nowoczesny, parterowy dom jednorodzinny.

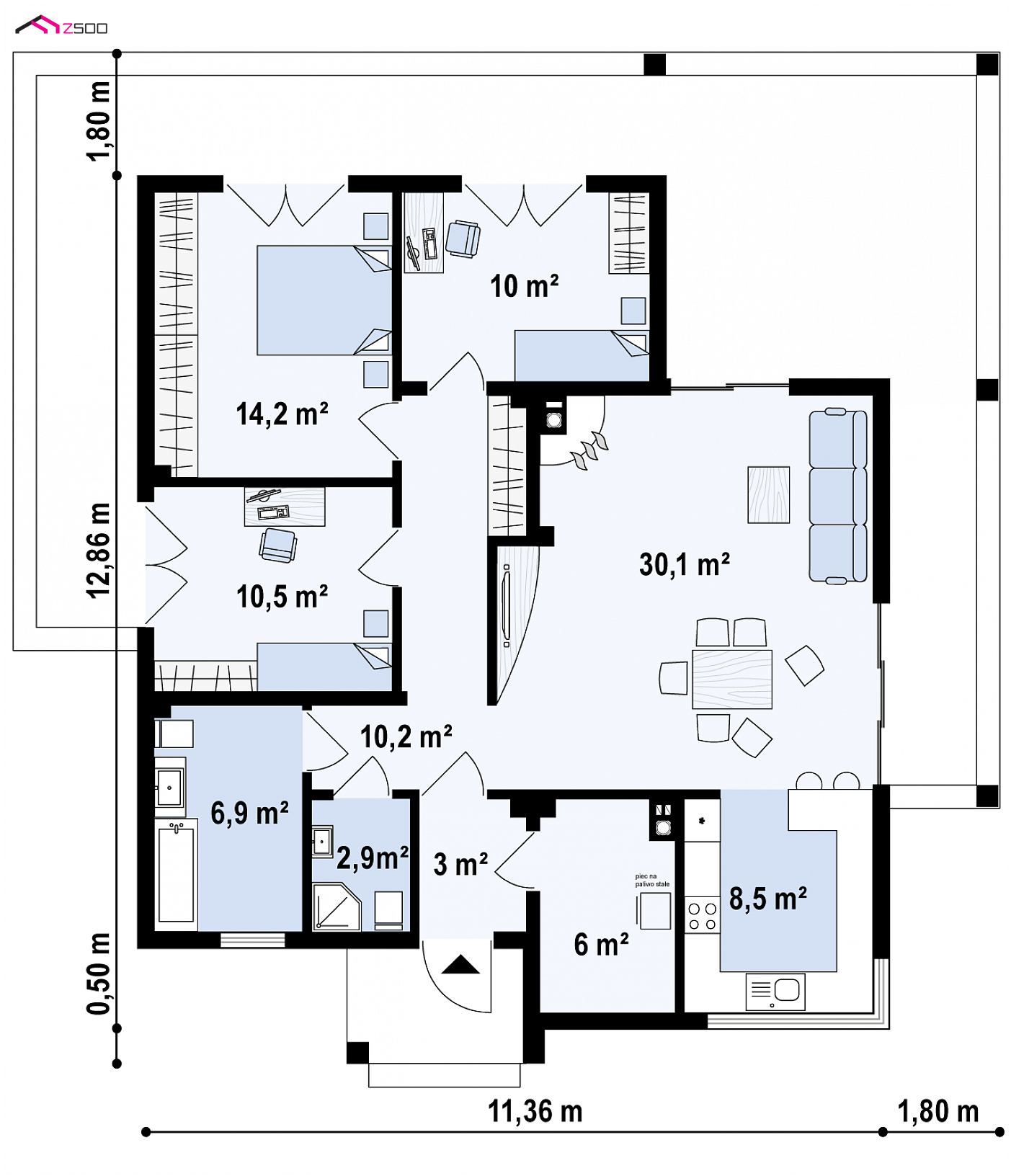

    Parter 102,4

    Sień
    3,0 m²
    Hol
    10,2 m²
    WC
    2,9 m²
    Łazienka
    6,9 m²
    Pokój
    10,5 m²
    Pokój
    14,2 m²
    Pokój
    10,0 m²
    Salon+jadalnia
    30,1 m²
    Kuchnia
    8,5 m²
    Pom. gosp.
    6,0 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Nowoczesny, parterowy dom jednorodzinny.

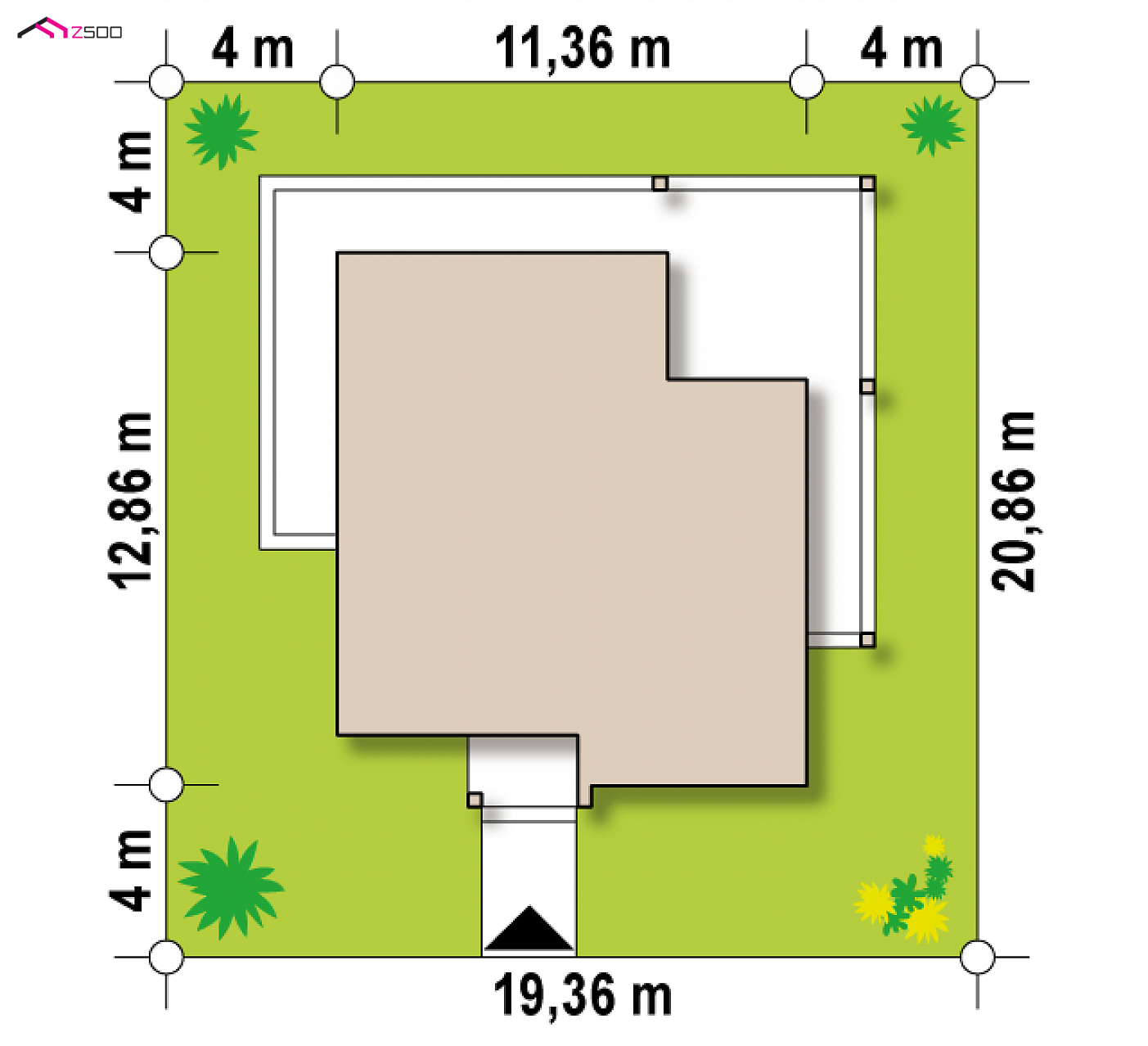

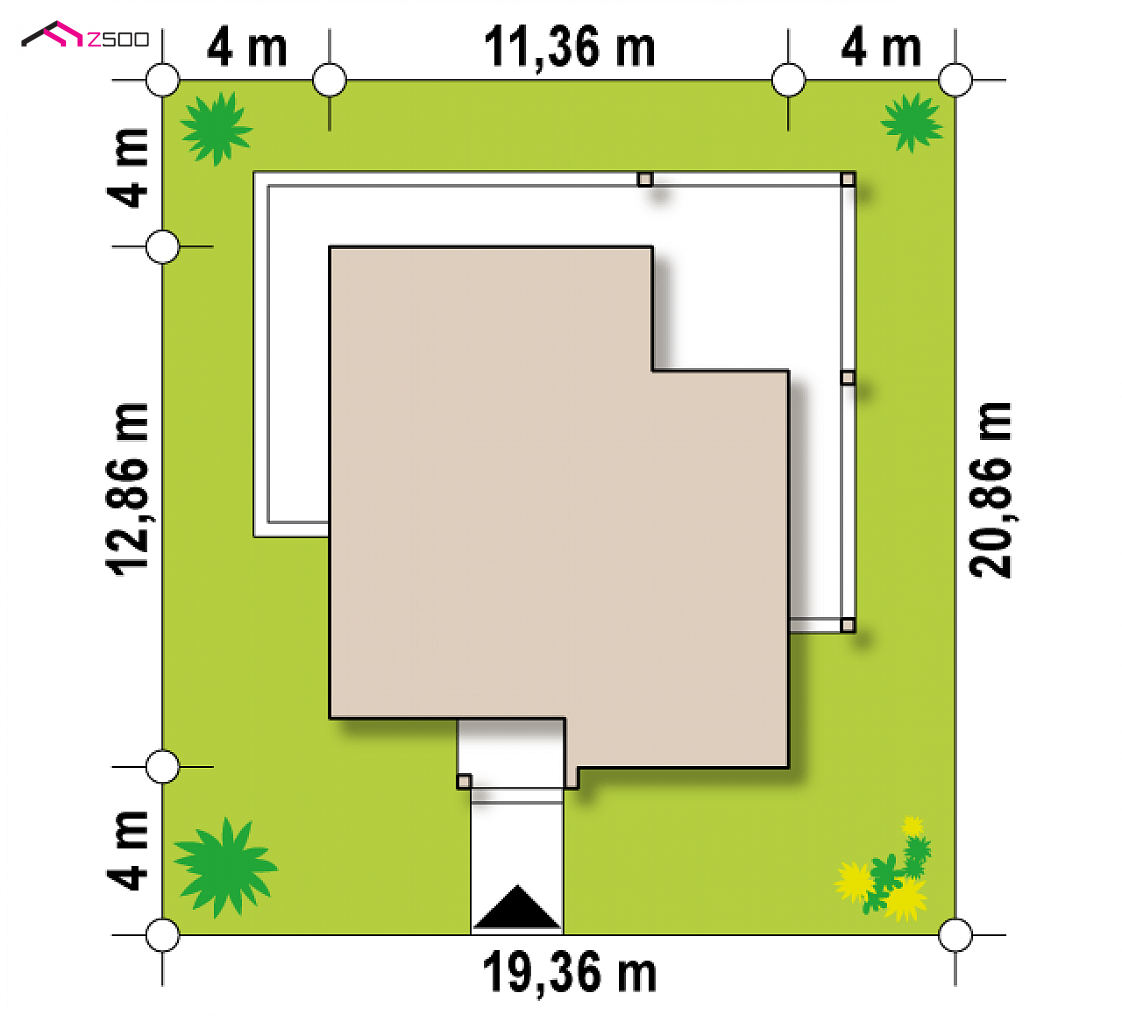

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    19,36 m
    długość
    20,86 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    11,36 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    102,4 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    129,4 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    286,63 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    4,4 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    98 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Minimalne wymiary działki
    19,36 x 20,86 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    żelbetowy
    Dach
    papa bitumiczna
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    paliwo stałe, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    93,9 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    83,3 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Zx138

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 234 900  156 600

    47%40%13%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,
    • koszt dodatkowy to tylko +0 zł, tylko do wybranych projektów domów.

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021

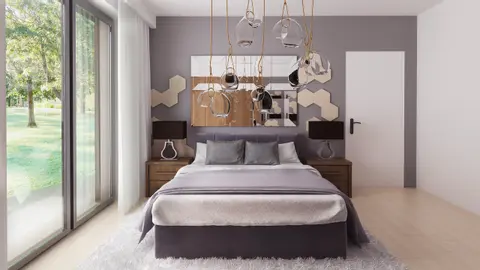

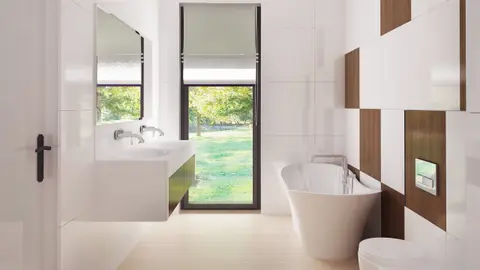

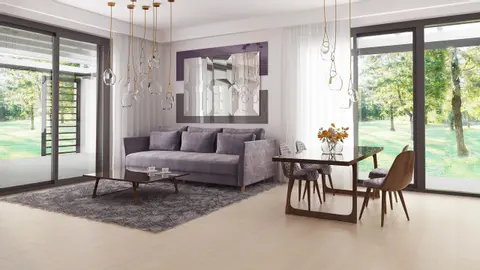

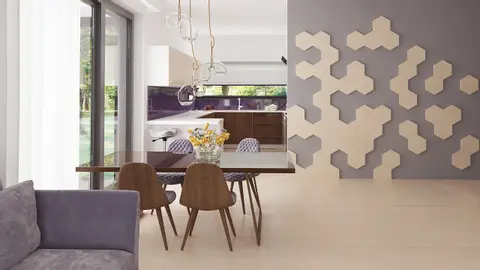

    gotowy projekt domu Zx138 – aranżacja wnętrz, Nowoczesny, parterowy dom jednorodzinny.
    gotowy projekt domu Zx138 – aranżacja wnętrz, Nowoczesny, parterowy dom jednorodzinny.
    gotowy projekt domu Zx138 – aranżacja wnętrz, Nowoczesny, parterowy dom jednorodzinny.
    gotowy projekt domu Zx138 – aranżacja wnętrz, Nowoczesny, parterowy dom jednorodzinny.
    gotowy projekt domu Zx138 – aranżacja wnętrz, Nowoczesny, parterowy dom jednorodzinny.
    gotowy projekt domu Zx138 – aranżacja wnętrz, Nowoczesny, parterowy dom jednorodzinny.
    gotowy projekt domu Zx138 – aranżacja wnętrz, Nowoczesny, parterowy dom jednorodzinny.
    gotowy projekt domu Zx138 – aranżacja wnętrz, Nowoczesny, parterowy dom jednorodzinny.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 530
    2 718,10
    Oszczędzasz 811,90
    Gotowy projekt domu  - Nowoczesny, parterowy dom jednorodzinny.
    Gotowy projekt domu  - Nowoczesny, parterowy dom jednorodzinny.

    Zx138 jest projektem domu parterowego w technologii murowanej. Jego nowoczesna, surowa bryła, płaski dach oraz detale w postaci drewnianej okładziny elewacyjnej nadają mu osobliwego wyglądu.

    Pomimo okrojonych wymiarów domu architektom udało się wygospodarować miejsce w dedykowanym budynku dla 4 osobowej rodziny.

    Bez wątpienia jednym z większych atutów jest rozciągający się z trzech stron świata taras okalający cały dom. Na nim pergole w postaci tarasowych żaluzji ozdobnych. Dzięki temu wielbiciele słonecznych kąpieli mogą „ścigać słońce”, od świtu do zmierzchu, przechodząc z jednego tarasu na drugi. Wyjście na zewnątrz prowadzi z każdego pokoju. Duże przeszklenia w postaci okien portfenetrowych znakomicie doświetlają wnętrza. 3 pokoje, z których każdy jest zaprojektowany na planie zbliżonym do kwadratu, dają efekt dużej ich ustawności.

    Projekt Zx138 D dedykowany jest dla osób lubiących nowoczesny styl oraz pragnących wybudować dom MDM.

    Gotowy projekt domu  - Nowoczesny, parterowy dom jednorodzinny.
    Gotowy projekt domu  - Nowoczesny, parterowy dom jednorodzinny.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 530
    2 718,10
    Oszczędzasz 811,90

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Aneta Miczek
    Witam mam pytanie czy przed zakupem projektu Zx138 można dostać podstawowe rysunki oraz zestawienie materiałów w celu przygotowania szacunkowego kosztorysu budowy tego domu przez lokalnego wykonawcę. Proszę również o informację jakiego rodzaju ogrzewanie jest zastosowane w tym projekcie. Pozdrawiam Aneta Miczek

    Adam
    Czy w taki budynek można przykryć "płytą obornicką" zamiast robienia tradycyjnego stropu? Mówię oczywiście o dobrej jakości płycie warstwowej. takie rozwiązanie chyba będzie tańsze i szybsze w montażu. Czy są jakieś przeciwwskazania?

    Do Adam : Płyty warstwowe są dedykowane głównie do obiektów przemysłowych, rolniczych czy użyteczności publicznej. Proszę wziąć pod uwagę że do montażu płyt należy zaprojektować konstrukcję nośną. Pytanie o zasadność wprowadzenia takiego rozwiązania w niewielkim domu jednorodzinnym. Na etapie adaptacji może Pan oczywiście spróbować, zgodę na zmiany wystawiamy bezpłatnie.

    Adam
    DoObsługa klienta: Wydaje mi się to tańszym rozwiązaniem od stropu z żelbetu bo jest od razu z izolacją i warstwą wierzchnia
