    Gotowy projekt domu Z113 - Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.

    Z113 odbicie lustrzane

    Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 270
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    lustrzane odbicie
    3 270
    Gotowy projekt domu Z113 - Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.

    Porozmawiaj z architektem, który projektował ten dom

    +48 725 000 005

    pon. - pt.: 8:00 - 19:00

    zapytaj o projekt
    Gotowy projekt domu  - Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.

    Parter 75,8

    Sień
    6,2 m²
    Łazienka
    3,5 m²
    Pokój
    10,6 m²
    Hol+schody
    9,4 m²
    Spiżarka
    2,2 m²
    Kuchnia
    11,7 m²
    Salon
    28,4 m²
    Pom. gosp.
    3,8 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.

    Poddasze 49,2 / 71,3

    Hol
    5,6 m²
    Pokój
    14,0 m²
    Pokój
    10,1 m²
    Pokój
    11,4 m²
    Łazienka
    8,2 m²
    odbicie
    lustrzane
    Rysuj
    Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
    Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
    Szkic został wysłany poprawnie.
    Gotowy projekt domu  - Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.

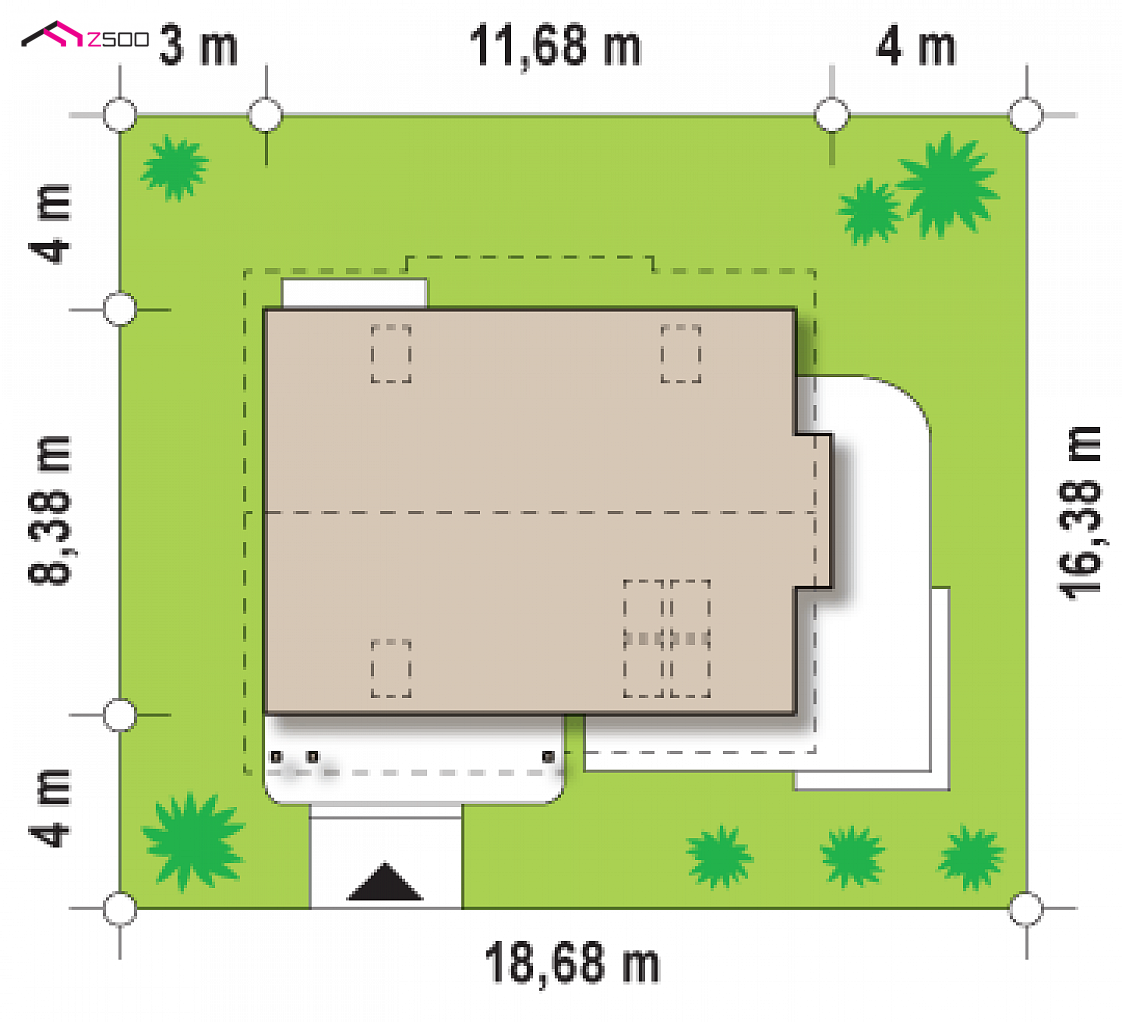

    Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
    Minimalne wymiary działki

    szerokość
    18,68 m
    długość
    16,38 m
    Wymiary elewacji frontowej
    Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
    11,68 m

    Powierzchnia i wymiary

    Powierzchnia użytkowa / netto
    125,0 / 147,1 m²
    Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
    Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
    Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
    Powierzchnia zabudowy
    94,2 m²
    Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
    Kubatura
    351,9 m³
    Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
    Wysokość domu
    7,69 m
    Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
    Kąt nachylenia dachu
    40°
    Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
    Powierzchnia dachu
    152,39 m²
    Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
    Wysokość ścianki kolankowej
    0,72 m
    Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
    Minimalne wymiary działki
    18,68 x 16,38 m

    Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

    Technologia i konstrukcja

    Ściany
    beton komórkowy, ceramika, silikaty
    Strop (parter)
    gęstożebrowy
    Dach
    blachodachówka, dachówka
    technologia
    murowany

    Projekt konstrukcji wykonany został przy założeniach:

    • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
    • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
    • głębokość przemarzania gruntu hz = 1,2m
    • budynek zaliczono do I-ej kategorii geotechnicznej
    • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

    Termoizolacyjność

    Instalacja grzewcza
    gaz, rekuperacja
    Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
    Energia pierwotna (Ep)
    93,6 kWh/m²/rok
    Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
    Energia końcowa (Ek)
    79,4 kWh/m²/rok
    Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

    Projekt zgodny z aktualnymi warunkami technicznymi.

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

    KALKULACJA SZACUNKOWA Z113

    wg cennika sekocenbud 3 kw. 2020

    Standard PremiumStandard Ekonomiczny
    stan surowy zamknięty 274 305  182 870

    52%30%18%
    Stan surowy zamkniętyWykończenieInstalacje
    Koszt inwestycji 100%

    Stan surowy zamknięty w Z500 obejmuje:
    ściany nośne, strop, schody, kominy, stolarkę zewnętrzną, oraz konstrukcję i pokrycie dachu.
    Podana kwota bazuje na minimalnych stawkach krajowych aktualizowanych na każdy kwartał w oparciu o cennik sekocenbud.

    Sprawdź, czym różni się Standard Premium i Ekonomiczny w zakładce: kosztorys

    WT2017 czy WT2021?

    który wariant energooszczędny wybierasz?

    Wychodzimy naprzeciw oczekiwaniom wszystkich klientów i jako pierwsza pracownia architektoniczna w Polsce dajemy możliwość wyboru standardu energetycznego domu. Inne pracownie sprzedają tylko projekty w wersji WT2017, co wiąże się z wydłużonym oczekiwaniem na wersję zaktualizowaną, lub wymuszają na inwestorach wyższe koszty budowy, oferując jedynie projekty WT2021. U nas masz wybór.

    Wybierz standard WT2017, jeśli:

    • planujesz budowę domu jeszcze w tym roku,
    • zależy Ci na niższych kosztach budowy, zakupie tańszych materiałów budowlanych w promocjach i na wyprzedażach,
    • chcesz kupić projekt domu w standardowej cenie.

    Wybierz standard WT2021, jeśli:

    • planujesz budowę domu w roku 2021,
    • budujesz w roku 2020, ale chcesz, aby Twój dom już teraz spełniał najwyższe standardy energooszczędności,
    • zależy Ci na niższych opłatach eksploatacyjnych, które zwrócą koszt inwestycji w przeciągu kilku, kilkunastu lat,
    • stawiasz na ekologię i ochronę środowiska,
    • doceniasz zwiększony komfort cieplny w domu,
    • koszt dodatkowy to tylko +1000 zł, tylko do wybranych projektów domów.

    Wyboru wersji dokonasz przy dodawaniu projektu do koszyka.

    Więcej informacji, co się zmieni w samym projekcie, znajdziesz w artykule: Nowy standard energooszczędny WT2021

    WT2017 czy WT2021?
    dachy/ stropodachy
    WT 2017 - 0,18 W/m2K
    WT 2021 - 0,15 W/m2K
    okna połaciowe
    WT 2017 - 1,3 W/m2K
    WT 2021 - 1,1 W/m2K
    ściany zewnętrzne
    WT 2017 - 0,23 W/m2K
    WT 2021 - 0,20 W/m2K
    okna pionowe
    WT 2017 - 1,1 W/m2K
    WT 2021 - 0,9 W/m2K
    drzwi zewnętrzne
    WT 2017 - 1,5 W/m2K
    WT 2021 - 1,3 W/m2K
    podłogi na gruncie
    WT 2017 - 0,3 W/m2K
    WT 2021 - 0,3 W/m2K
    WT2017WT2021
    gotowy projekt domu Z113 – aranżacja wnętrz, Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.
    gotowy projekt domu Z113 – aranżacja wnętrz, Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.
    gotowy projekt domu Z113 – aranżacja wnętrz, Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.
    gotowy projekt domu Z113 – aranżacja wnętrz, Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.
    gotowy projekt domu Z113 – aranżacja wnętrz, Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.
    gotowy projekt domu Z113 – aranżacja wnętrz, Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.
    • bezpośredni kontakt z architektem konsultacje z projektantem
    • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
    • zgoda autorska na zmiany w projekcie
    • wygodna teczka na dokumenty
    • gratis do każdego projektu zestawy projektów dodatkowych
    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 270

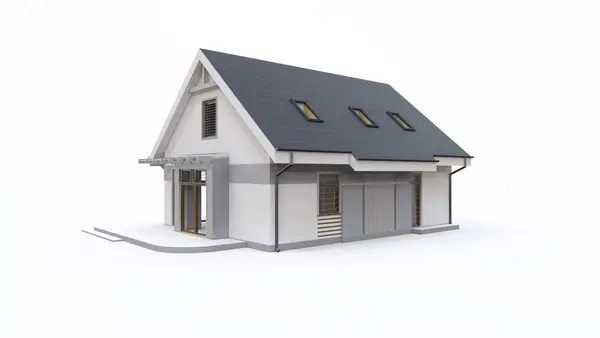

    zobacz alternatywną kolorystykę domu

    Gotowy projekt domu  - Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.
    Gotowy projekt domu  - Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.

    Z 113 to przestrzenny, otwarty na otoczenie dom z poddaszem użytkowym. Nowatorski wygląd zawdzięcza dużym przeszkleniom i perfekcyjnie dobranym dodatkom. Połączenie drewnianych oraz kamiennych elementów elewacji, podkreśla jego wyjątkowy charakter.

    Program funkcjonalny poddasza to jednoprzestrzenna strefa dzienna w prawej części domu - przestronny salon połączony z kuchnią oraz jadalnią w wykuszu. Z prawej strony domu zaprojektowany został duży taras. Najokazalszą częścią domu jest salon i kuchnia. Połączenie tych pomieszczeń daje niepowtarzalnie dużą przestrzeń. Na parterze zaplanowano również obszerną sień z pojemną szafą, pomieszczenie gospodarcze, dodatkowy pokój gościnny oraz niewielką spiżarkę. Wygodne schody ze spocznikiem prowadzą do strefy nocnej na piętrze. Są tu trzy komfortowe sypialnie oraz spora łazienka.

    Z 113 to idealna propozycja dla osób lubiących innowacyjne rozwiązania. Niebanalny i oryginalny wygląd domu będzie odzwierciedleniem kreatywnej duszy jego właściciela.


    Ten projekt występuje na rynku również pod nazwą:

    • - WAE1156
    • - TMT-989
    • - SZ5 Z113 CE (DOM OZ1-82)
    Gotowy projekt domu  - Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.
    Gotowy projekt domu  - Projekt wygodnego domu z poddaszem, salonem od frontu i kuchnią od ogrodu.

    ArchiCAD - wyspecjalizowany program graficzny CAD

    Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

    • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
    • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
    • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
    • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

    Dodatkowe informacje o projekcie i zamówieniu

    W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
    Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji - w tym również ilość, lokalizacje i wygląd okien, drzwi, kominów - mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

    Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

    murowany
    murowany
    dostępność projektu: 3 dni robocze
    3 270

    adaptacja i zmiany w projekcie

    Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

    Skorzystaj z usług naszego STUDIA ADAPTACJI:

    • bezpłatna wycena zmian i adaptacji
    • ponad 100 sprawdzonych architektów na terenie całej Polski
    • najlepsza oferta cenowa na zmiany i adaptacje
    Zamów adaptację
    Zamów adaptację
    Zamów adaptację

    Komentarze

    Administratorem Twoich danych osobowych jest Z500 Sp. z o.o., (05-077) Warszawa, ul. Trakt Brzeski 35, KRS 0000374974 (email kontaktowy: projekty@z500.pl).
    |
    lub
    |
    podpisz się
    ^

    Krzysztof
    Witam serdecznie
    Zastanawiamy sie nad zakupem tego projektu.
    Chcielibyśmy wybudować go z prefabrykatów (keramzytobetnu). Ze zdjęć wynika, że ktoś z tego forum budował dom w tym systemie. Proszę o podanie kosztów budowy oraz info kto był wykonawca i czy ta technologia sie sprawdza.
    Będę wdzięczny za każdą informację.
    Krzysztof

    Aśka :D
    Sam projekt jest bardzo prosty i to jest moim zdaniem jego największy atut. Ja właśnie buduję ten domek w wersji z garażem i zrobiłam nad garażem pokoik-wejście z niskimi drzwiami z tego pok.z kominem obok łazienki, podniosłam całość o 2 pustaki-trochę klocek wychodzi, ale podrasuję elewacją, mnie pasuje, a gości nie lubię i tak... i nie słucham.
    Projekt wyjściowy to tylko jest rys-pomysł rozwiązania i wyjściowa koncepcja, a jak to bedzie ewoluowało dalej -to już sami decydujemy, może być wypaśnie i dawać po oczach...albo też drogo,ale bardzo prosto i laik nie zwróci uwagi na detal...powie ładnie ale tak po prostu, a polezie du kuzyna, zobaczy gipsowe i kompozytowe dodatki formowaną blachodachówkę, ścianki z kartonów i będzie zachwycony...
    Rób tak jak ci pasi, jak cię stać, albo jak u sąsiada, a ja zrobię po swojemu...
    Koleżanka mi kiedyś powiedziała:
    Ten co się na tym zna, to wie, że to jest coś...
    I tego się trzymam...prostota 113 pozwoliła mi na piękne materiały...a diabeł tkwi w szczegółach...
    Mam więc prawdziwą dachówkę , dębowe słupy przed wejściem i będzie też drewno i kamień na elewacjach i klinkier ręcznie robiony na komin, zrobię sobie do tego super ogród bo przez takie wielkie okna tarasowe trzeba powyględać na naturę o każdej porze roku...szczególnie jak działka ma 52 ary a właścicielka jest architektem krajobrazu...
    Moja rada dla wszystkich:dokanajcie wyboru projektu, nie koniecznie tego...
    Zróbcie ten pierwszy krok, a potem droga już sama prowadzi...
    Pozdrawiam wszystkich w drodze-Aśka :D

    Asia R.
    Do Aśka :D : Witam, A gdzie budujesz ten dom? Jestem zainteresowana też wersją z garażem z zadaszeniem /przeznaczenie na garderobę/. Jak dla mnie wymaga bardzo mało zmian w projekcjie, salon od południowego zachodu jest wrędcz idealnym rozwiązaniem.... Jeśli możesz prześlij mi swoje rysunki zmian jakich dokonałaś w projekcie na priv. joanna10_77@interia.eu

    Pozdrawiam Aśka

    Asia R.
    Do Aśka :D : JEsli zakupie ptrojekt i zacznę budowac to jesli zrozumiem na czym polega prowadzenie bloga to na pewno dam znac.
    Aska

    Auka
    Do Aśka :D : Witam, my tez budujemy ten domek i tak samo zaplanowalismy jak Joanna R - czyli nad garazem bedzie garderoba :) jesli zaklada ktos z was bloga z budowy tego domu bede wdzieczna o info. pozdrawiam

    Asia R.
    Do Aśka :D : Witam,
    Auka czy ty jesteś w trakcie budowy tego domu? Jeśli tak to prosze o kontakt na priva jak wyżej. My właśnie otrzymaliśmy projekt i teraz dokonujemy małych przeróbek. Chciałaby dowiedzieć się co ty planujesz lub już zmienilas i wiesz z czym jest problem w trakcie budowy. W tym roku fundamenty i mam nadzieje ze stan surowy tez sie nam uda wyciągnąć . Joanna R

    Monika&Sławek
    Witam, mamy zamiar zamówić projekt aczkolkiek interesowało by mnie zamiana salonu z kuchnią zrezygnowanie ze spiżarki.
    Czy było by to możliwe?

    Asia R.
    Do Monika&Sławek : Witam zobacz sobie z111. Bardzo podobny ale właśnie układ kuchnia -salon mi nie odpowiada. Dlatego wole z113 .
    Aska

    Monika&Sławek
    fajny:-)
    w moim guście, acz kolwiek mało mi sie podoba ten komin na zewnątrz:-(
    masz na to jakieś dobre roziązanie??
    A co myślisz o Z101??

    Marian Koniuszko
    Witam. Kupiliśmy ten projekt i w okolach maja chcemy zacząć ruszyć z budową. Architekt który dokonuje adaptacji, zwrócił uwagę że generalnie brak jest pomieszczeń gospodarczych więc obecnie projektujemy podpiwniczenie. Pozdrawiamy.

    Agnieszka
    Do Marian Koniuszko : Witam. Również jestem zainteresowana tym projektem. Mam kilka pytań do budującego Mariana Koniuszko. Mogę prosić o kontakt mailowy? Pozdrawiam

    Dzisiaj byłem porozmawiać z architektem. Wyjaśnił mi skąd taka kwota jaką podałem. Wszystko zależy oczywiście od tego z czego się buduje i o jakich parametrach są materiały. Jeżeli chce się zaoszczędzić to wiadomo, że można "odchudzić" grubość ścian, dać styropian o innym U, zastosować różne rozwiązania obniżające koszty i wtedy można się zmieścić w kosztach. I trudno się tu nie zgodzić, bo rzetelnie to wyjaśnił i podał konkretne przykłady. Generalnie trzeba do tej ceny doliczyć 20-30%. Szczególnie jeżeli bierze się pod uwagę finansowanie budowy kredytem bankowym.

    Czy ktoś może zna rzeczywiste koszty budowy tego domu pod klucz?? Architekt, któremu pokazałem ten projekt wyliczył, że na pierwszy rzut koszt budowy i wykończenia to 400-450 tys. zł., a więc sporo więcej.
    Bardzo proszę o pomoc, gdyż w zasadzie jestem zdecydowany na ten projekt, ale nie chciałbym się wkopać w aż tak wielką różnicę cenową.

    Knopiq
    z jakich materiałów jest elewacja? jakie to są kolory? jaki gatunek drewna? będę wdzięczny za podpowiedź.

    Wojtek i Ewcia
    Zastanawiamy się jeszcze, ale chyba go bierzemy :)
    Budowa ruszy za rok na południe od Wrocławia
    Pozdrawiam,

    Monika&Sławek
    Do Wojtek i Ewcia : Witam,
    czy zaczeli Państwo budowe??
    miała bym kilka pytań, moge prosić maila:-)
    pozdrawiam Monika

    Karolina
    Do Maga76 : Witam a czy można liczyć na jakieś fotki z realizacji. My dopiero kupiliśmy ten projekt będziemy budować ok. 100 km od Wrocławia
