Z66 D

w technologii drewnianej

Powierzchnia użytkowa
132 m²
drewniany
dostępność projektu: 3 dni robocze
2 770

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Dane techniczne

Powierzchnia użytkowa / netto
132,5 / 157,4 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Powierzchnia zabudowy
99,2 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
373,64 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.


Wysokość domu
7,98 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
161,47 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,78 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.

Liczba pokoi
5
Liczba pokoi - liczba pokoi z wyłączeniem pomieszczeń gospodarczych i technicznych.

Typ domu
drewniany
Typ domu - technologia i styl, w którym wykonany jest dom

Instalacja grzewcza

W projekcie
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Energia pierwotna (Ep)
90,1 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
82,9 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Cena wersji drewnianej
2 770 zł
Cena wersji drewnianej - cena projektu w podanej wersji

Propozycje materiałowe

Ściany szkielet drewniany
Strop drewniany, wiązary
Dach dachówka, blachodachówka, blacha
Gotowy projekt domu Z66 D - w technologii drewnianej

Parter 75,4

Sień
4,1 m²
Pom. gosp.
3,4 m²
Hol
7,0 m²
Kuchnia+jadalnia
17,6 m²
Salon
29,5 m²
WC
2,5 m²
Pokój
11,3 m²
Gotowy projekt domu Z66 D - w technologii drewnianej

Poddasze 57,1 / 82,0

Hol
9,2 m²
Pokój
11,0 m²
Pokój
14,0 m²
Łazienka
7,9 m²
Pokój
11,7 m²
Łazienka
3,3 m²
Gotowy projekt domu Z66 D - w technologii drewnianej

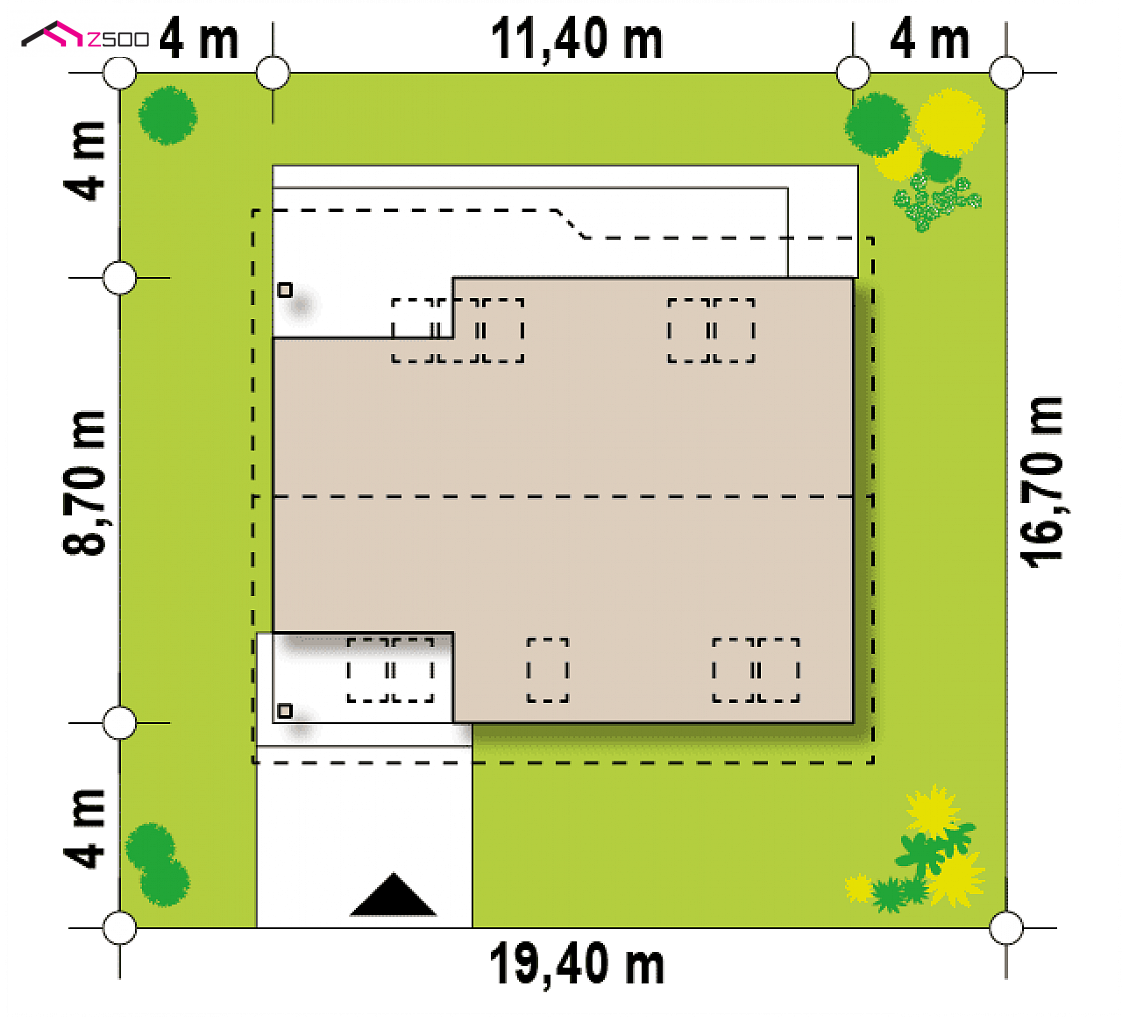

Minimalne wymiary działki
Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami

szerokość19,4 m
długość16,7 m

Wymiary elewacji frontowej 11,4 m
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
Gotowy projekt domu Z66 D - w technologii drewnianej

Kupuj online

Nawet do 3000 zł taniej!

  • bezpośredni kontakt z architektem konsultacje z projektantem, który stworzył Twój dom
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie bezpłatna
  • gratis do każdego projektu zestawy projektów dodatkowych, broszury informacyjne oraz wiele innych materiałów promocyjnych
  • wygodna teczka na dokumenty oszczędzasz 40 zł

Warianty (5)

  • Z66 - Wygodny dom z poddaszem, dachem dwuspadowym pokojem na parterze, łatwy w budowie
    • Z66
    • 130
    • 144  tys. zł

    Wygodny dom z poddaszem, dachem dwuspadowym pokojem na parterze, łatwy w budowie

    pow. użytkowa / netto: 129,8 / 154,7 m²pow. zabudowy: 103 m²min. wymiary działki: 19,6 m² x 16,9 m²kąt dachu: 40 °rys. szczegółowy PDF
  • Z66 D zp - w technologii drewnianej z zabudowanym podcieniem

    w technologii drewnianej z zabudowanym podcieniem

    pow. użytkowa / netto: 139,0 / 163,2 m²pow. zabudowy: 99 m²min. wymiary działki: 19,4 m² x 16,7 m²kąt dachu: 40 °rys. szczegółowy PDF
  • Z66 GL + - z garażem po lewej i dodatkowym poddaszem

    z garażem po lewej i dodatkowym poddaszem

    pow. użytkowa / netto: 130,2 / 177,0 m²pow. zabudowy: 118 m²min. wymiary działki: 23,2 m² x 16,9 m²kąt dachu: 40 °rys. szczegółowy PDF + garaż

Adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?
Skorzystaj z usług naszego STUDIA ADAPTACJI
  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
Zamów adaptację
Gotowy projekt domu  - w technologii drewnianej
Gotowy projekt domu Z66 D - w technologii drewnianej

Opis projektu

Z66 D to dom o zwartej i prostej w budowie formie z dachem dwuspadowym. Z sieni, można przejść do pomieszczenia gospodarczego lub do holu. W obu pomieszczeniach zaprojektowano okna wychodzące od frontu mające na celu doświetlenie tych miejsc.

Parter tworzy otwarty pokój dzienny, który w naturalny sposób łączy się z otoczeniem poprzez podwójne drzwi balkonowe oraz okno narożne stanowiące dodatkowe źródło światła. Dalej usytuowana została jadalnia łącząca się z kuchnią i posiadająca wyjście na taras od strony ogrodu. Na parterze mieści się również łazienka oraz pokój, mogący pełnić funkcję pokoju gościnnego czy też gabinetu.

Na poddaszu mamy do dyspozycji trzy sypialnie i dwie łazienki. Większa łazienka przewidziana, jako główna, posiada wannę, prysznic, wc i umywalkę. Druga usytuowana została przy największej sypialni. W każdym pomieszczeniu zaprojektowano miejsce na pojemne szafy, co dodatkowo zwiększa funkcjonalność domu.

Wersja podstawowa projektu w technologii szkieletowej.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1559
  • - TFV-191
  • - SZ5 Z66 D CE (DOM OZ3-92)

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
