Gotowy projekt domu  - Funkcjonalny parterowy dom z możliwością adaptacji poddasza.

Z230 D

Funkcjonalny parterowy dom z możliwością adaptacji poddasza.
drewniany
drewniany
dostępność projektu: 3 dni robocze
2 670
2 403
Oszczędzasz 267

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Funkcjonalny parterowy dom z możliwością adaptacji poddasza.

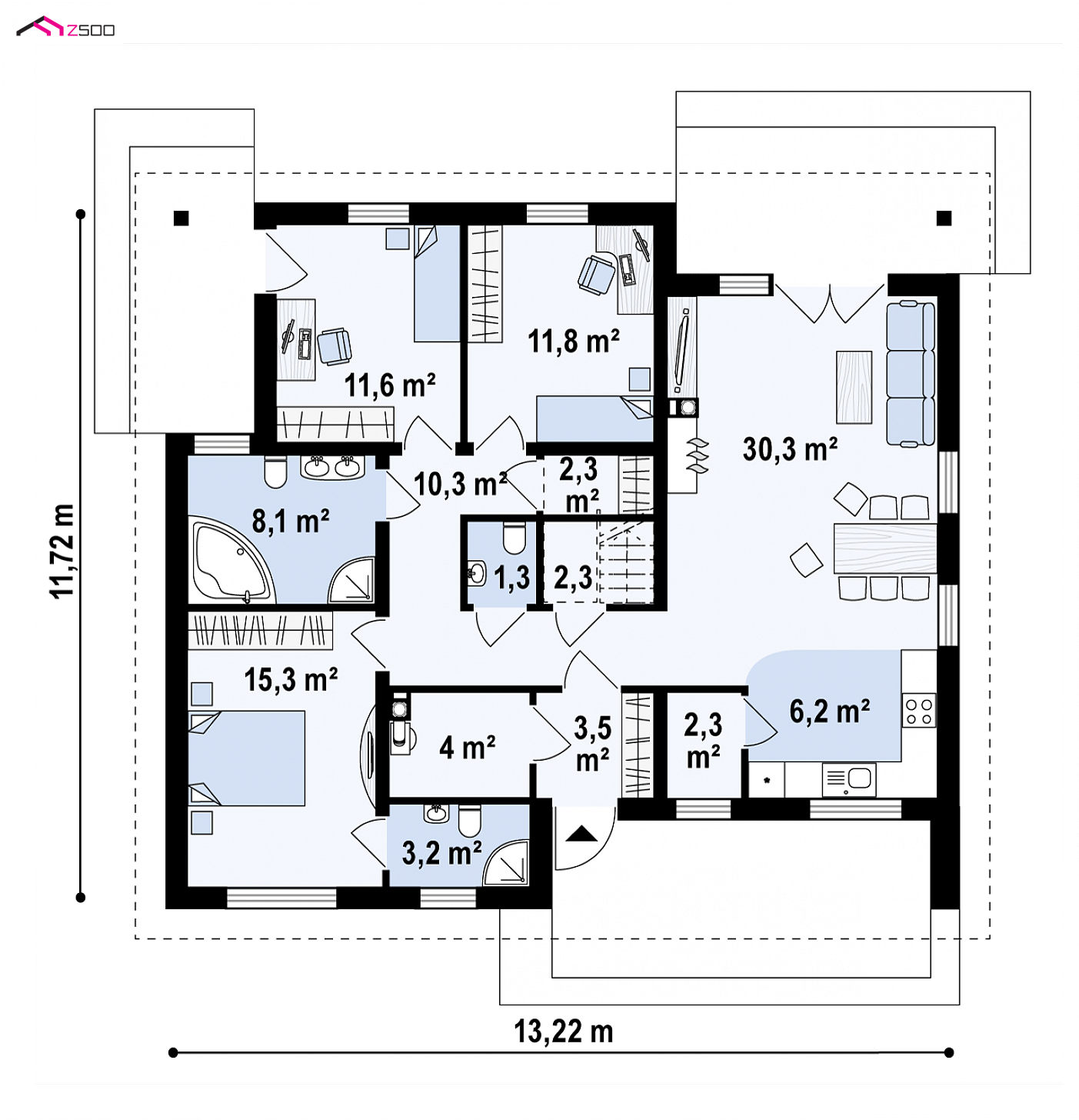

Parter 108,5 / 112,5

Sień
3,5 m²
Pomieszczenie gospodarcze
4,0 m²
Hol
10,3 m²
Schowek
2,3 m²
WC
1,3 m²
Spiżarka
2,3 m²
Kuchnia
6,2 m²
Salon
30,3 m²
Garderoba
2,3 m²
Pokój
11,8 m²
Pokój
11,6 m²
Łazienka
8,1 m²
Pokój
15,3 m²
Łazienka
3,2 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Gotowy projekt domu  - Funkcjonalny parterowy dom z możliwością adaptacji poddasza.

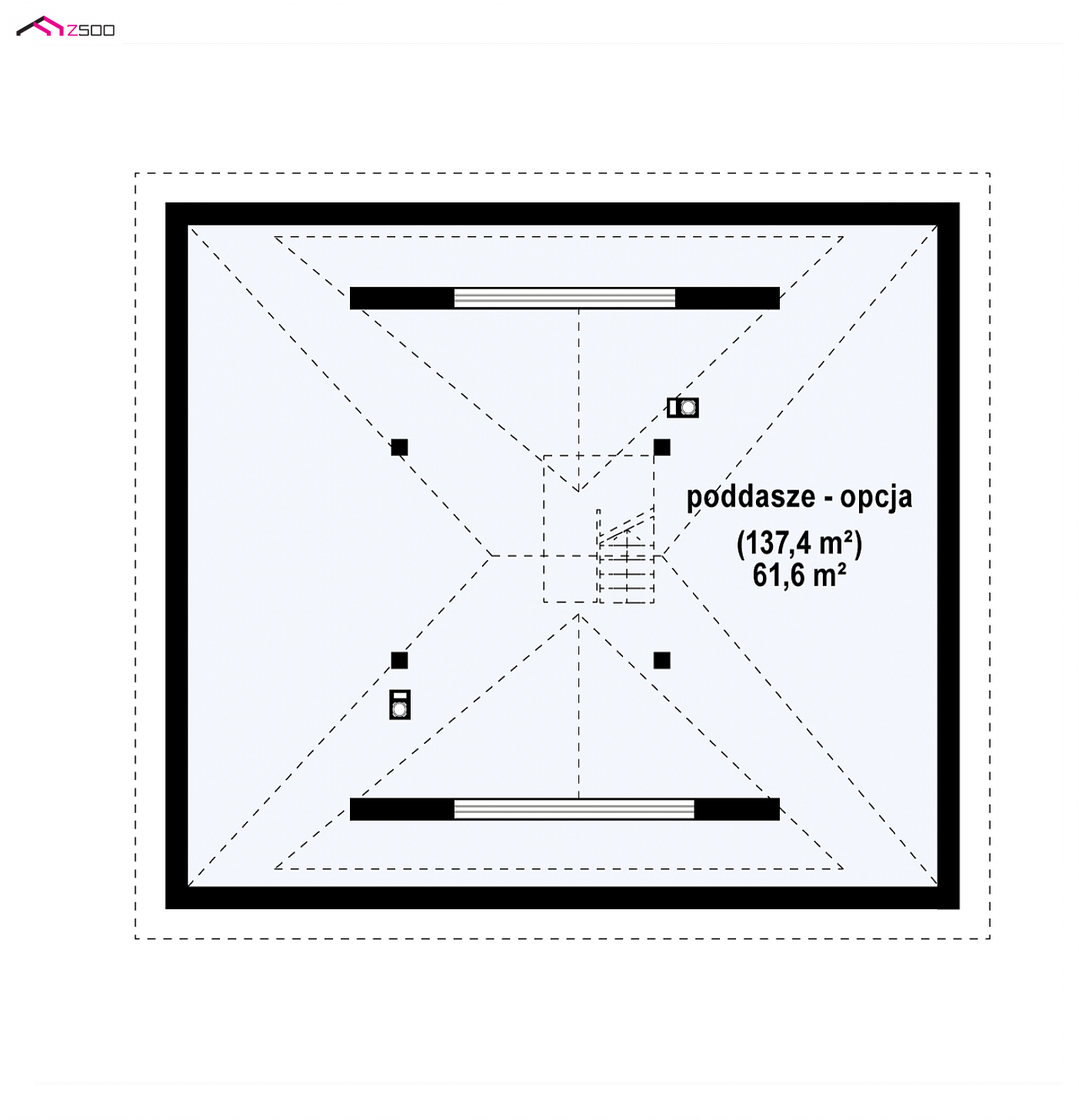

Poddasze opcjonalnie

Poddasze opcjonalne - oznacza, że w danym projekcie istnieje możliwość zaadaptowania kondygnacji nad stropem na powierzchnię mieszkalną, użytkową lub strych w zależności od ostatecznego przeznaczenia przestrzeni bezpośrednio pod dachem. Zaadaptowanie kondygnacji wymaga każdorazowo naniesienia na projekt koniecznych modyfikacji tj. konstrukcyjnych, architektonicznych oraz instalacyjnych, które należy przeprowadzić na etapie Adaptacji Projektu do działki przez osoby uprawnione.

Poddasze
61,6 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Gotowy projekt domu  - Funkcjonalny parterowy dom z możliwością adaptacji poddasza.

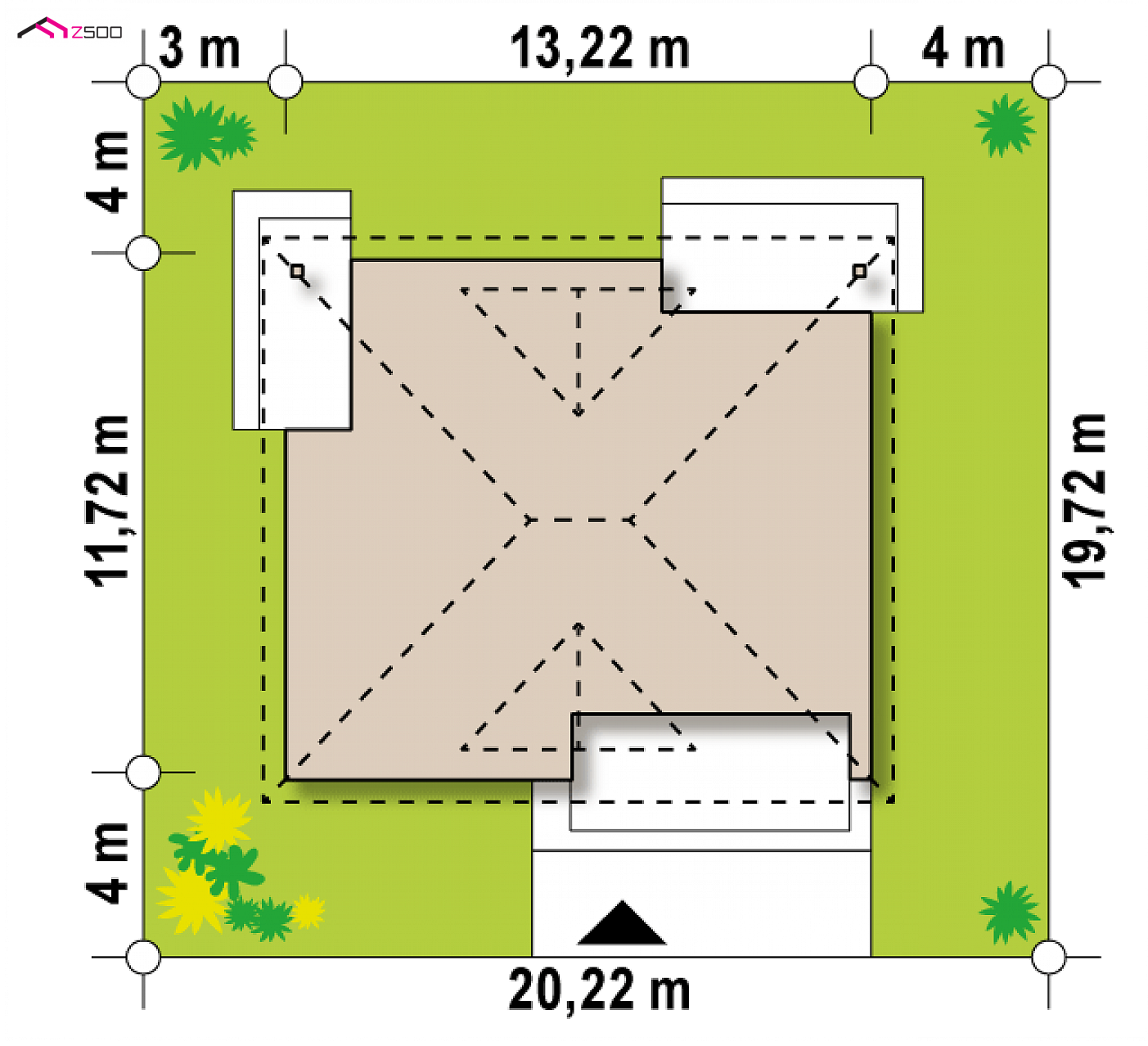

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
20,22 m
długość
19,72 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
13,22 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
108,5 / 112,5 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
133,5 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
299,26 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,3 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
28° / 35°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,65 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
20,22 x 19,72 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop
drewniany
Dach
dachówka, blachodachówka, blacha
technologia
drewniany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
gaz, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu
Energia pierwotna (Ep)
91 kWh/m²/rok
Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.
Energia końcowa (Ek)
72 kWh/m²/rok
Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
drewniany
drewniany
dostępność projektu: 3 dni robocze
2 670
2 403
Oszczędzasz 267

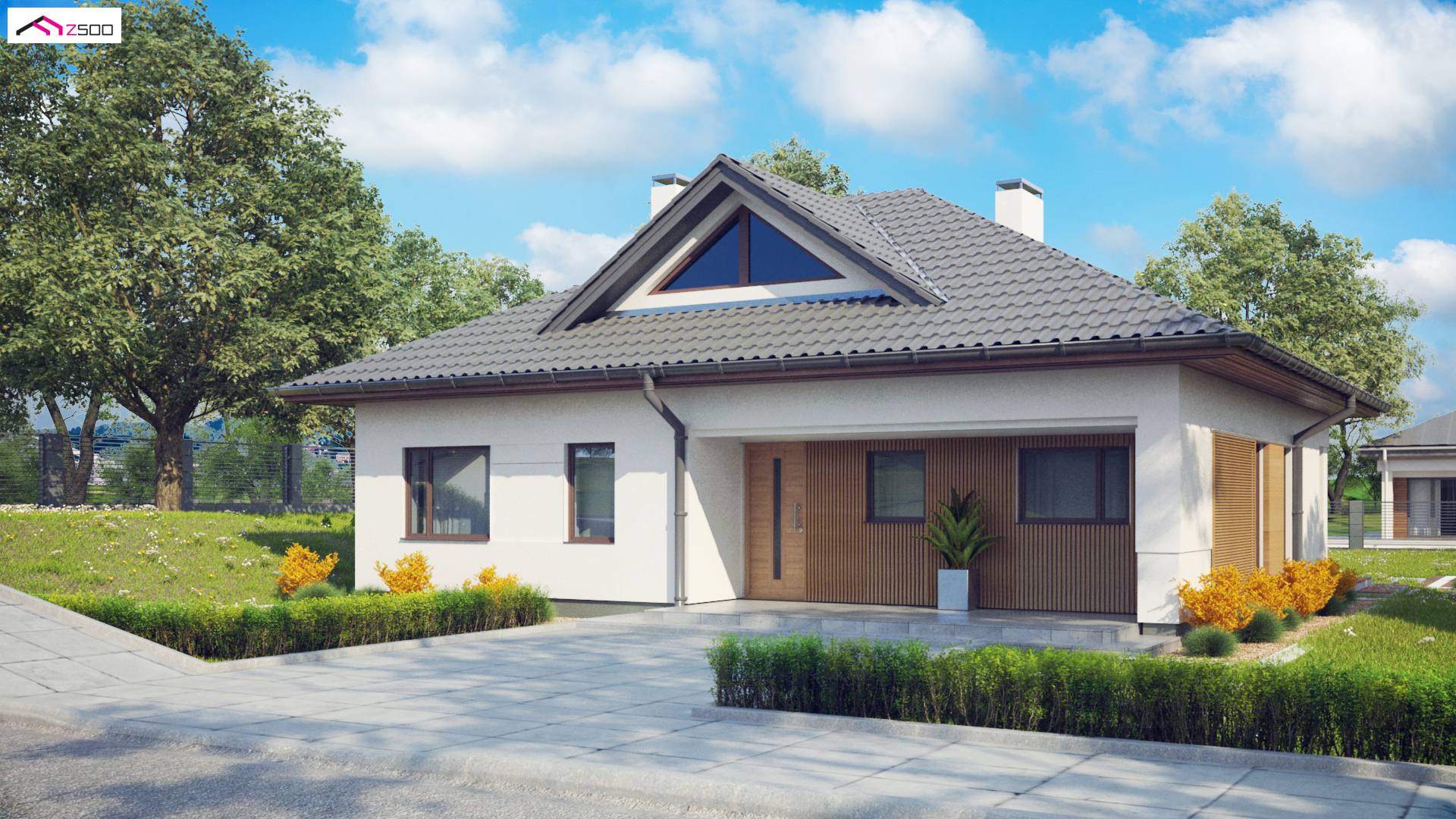

Z230 to praktyczny i bardzo przestrony dom z możliwością zaadoptowania poddasz. Bryła ujmuje swą dokładnością i dbałością o detale. Zgrabny wykusz i delikatny podcień podkreślają przytulny wyraz domu.

Zaletą tego domu jest wydzielenie niezależnych stref: dziennej i nocnej. Duży, jasny salon będzie ulubionym miejscem odpoczynku wszystkich domowników, posiada bezpośrednie wyjście na taras. Kuchnia zaprojektowana w kompozycji otwartej dodatkowo została zbogacona o spiżarkę.

Strefa nocna to trzy przestronne sypialnie, ogólnodostępna garderoba oraz duża łazienka, która pomieści wannę i prysznic.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

drewniany
drewniany
dostępność projektu: 3 dni robocze
2 670
2 403
Oszczędzasz 267

adaptacja i zmiany w projekcie

Chcesz wybudować dom według tego projektu lecz potrzebujesz wprowadzić w nim kilka zmian?

Skorzystaj z usług naszego STUDIA ADAPTACJI:

  • bezpłatna wycena zmian i adaptacji
  • ponad 100 sprawdzonych architektów na terenie całej Polski
  • najlepsza oferta cenowa na zmiany i adaptacje
