Gotowy projekt domu  - Współczesny dom z dachem 2-spadowym otoczony tarasem z płaskim zadaszeniem.

Zx156 D

Współczesny dom z dachem 2-spadowym otoczony tarasem z płaskim zadaszeniem.
drewniany
koncepcja
dostępność projektu: 25 dni roboczych
3 970

Porozmawiaj z architektem, który projektował ten dom

+48 607 17 12 12

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
%}
Gotowy projekt domu  - Współczesny dom z dachem 2-spadowym otoczony tarasem z płaskim zadaszeniem.

Parter 80,3 / 130,0

Sień
4,2 m²
Hol+schody
12,8 m²
Garaż
32,1 m²
Pomieszczenie gospodarcze
16,9 m²
Gabinet
15,1 m²
Łazienka
3,6 m²
Salon+jadalnia
31,9 m²
Kuchnia
10,0 m²
Spiżarka
2,7 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Współczesny dom z dachem 2-spadowym otoczony tarasem z płaskim zadaszeniem.

Poddasze 58,2 / 75,8

Hol
8,0 m²
Pokój
10,2 m²
Pokój
10,0 m²
Pokój
13,2 m²
Łazienka
2,9 m²
Garderoba
5,6 m²
Łazienka
5,8 m²
Schowek
2,5 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - Współczesny dom z dachem 2-spadowym otoczony tarasem z płaskim zadaszeniem.

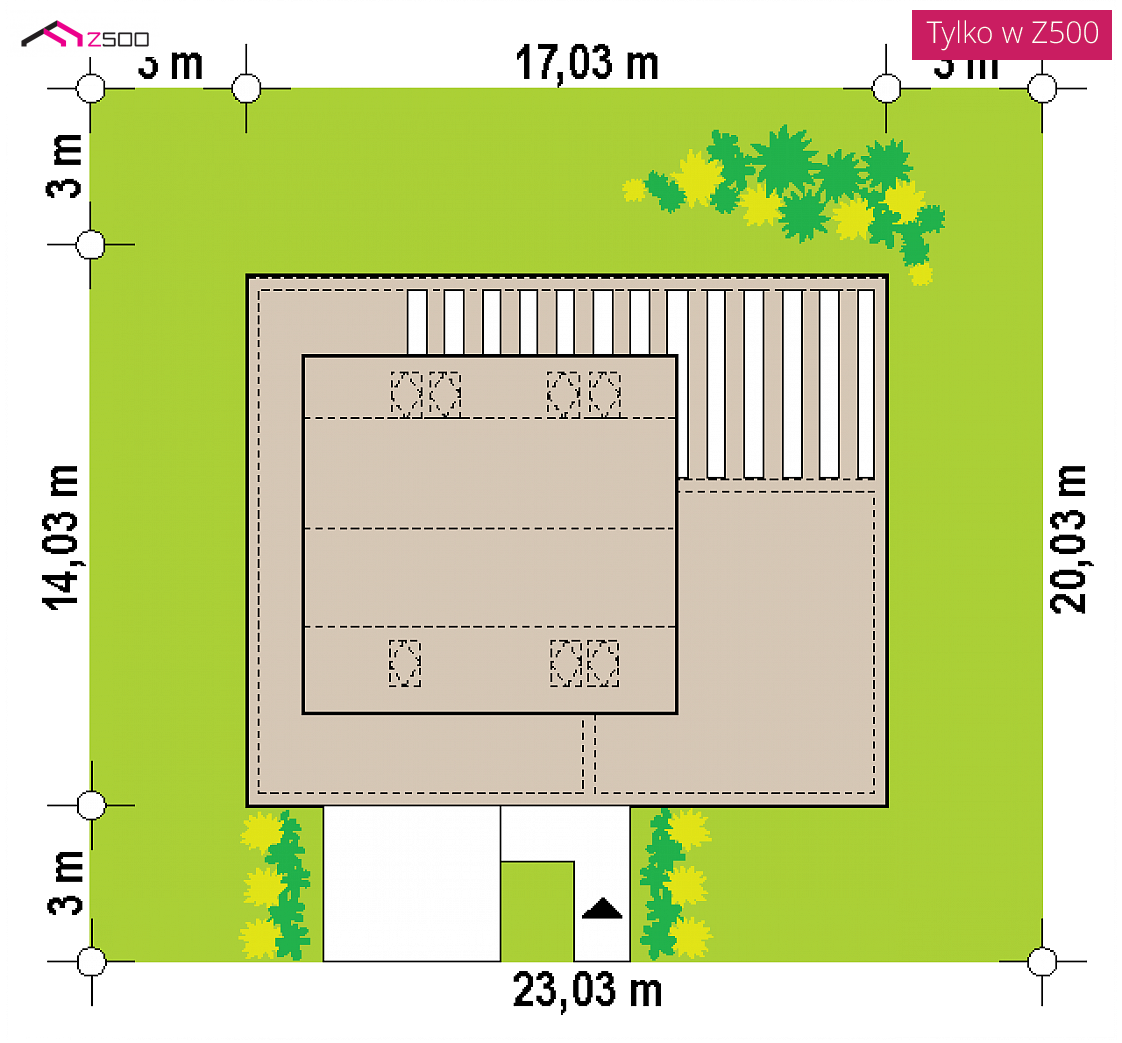

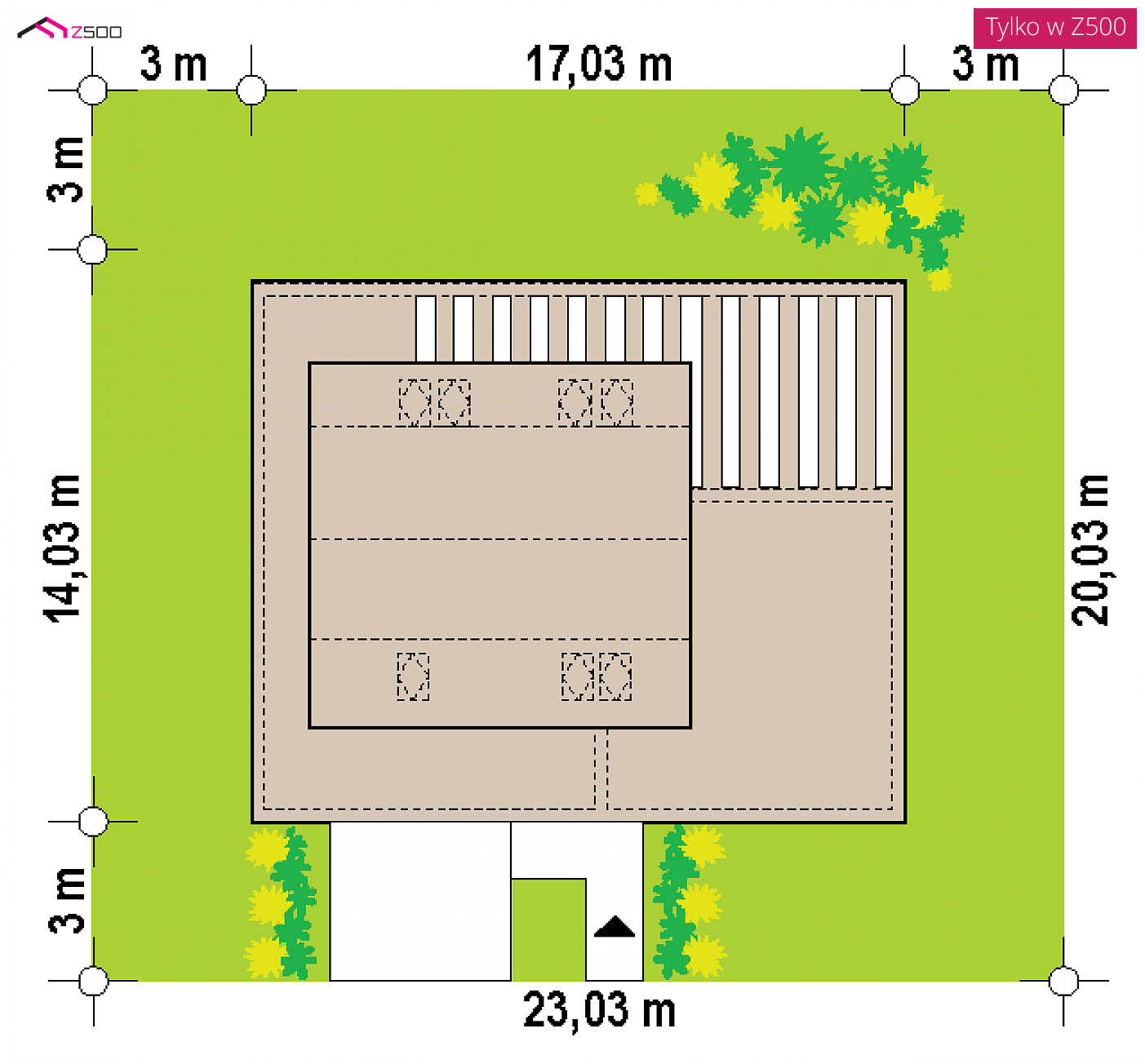

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
22,62 m
długość
20,02 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
17,03 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
138,5 / 205,8 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
161,3 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
32,1 m²
Kubatura
573 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
8,9 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
40°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
206,95 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
1 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
22,62 x 20,02 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
szkielet drewniany
Strop
drewniany
Dach
blachodachówka, papa bitumiczna
technologia
drewniany

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
paliwo stałe, rekuperacja
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Zx156

wg cennika sekocenbud 2018/03
Ceny średnieCeny minimalne
Stan surowy zamknięty199 165 169 509
Instalacje67 465 57 420
Prace wykończeniowe86 465 73 590
Razem:353 095 300 519
Ten dom możesz postawić metodą gospodarczą za:
247 554,71 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
drewniany
koncepcja
dostępność projektu: 25 dni roboczych
3 970

Zx156 D jest propozycją domu współczesnego z nowoczesną kolorystyką oraz materiałami elewacyjnymi. Z zewnątrz budynek wygląda jak połączenie dwóch brył. Wewnętrzna, ciemna z poddaszem użytkowym i dachem dwuspadowym oraz zewnętrzna, parterowa z dachem płaskim pokryta drewnem elewacyjnym.

Na parterze architekt umieścił otwartą część dzienną z dużymi przeszkleniami. Z salonu wyjdziemy na zadaszony taras, gdzie w ciepłe dni możemy podejmować gości. Część techniczna, garaż na dwa samochody oraz przestronne PG z miejscem do przechowywania dostępne z zewnątrz znajdziemy w lewej części budynku. Dodatkowym atutem będzie przestronny gabinet od ogrodu jak i łazienka dla gości.

Poddasze domu to prywatne miejsce gospodarzy. Znajdziemy tu dużą łazienkę i 3 przestronne sypialnie z czego główna posiada własną garderobę oraz łazienkę.

animacja 360 stopni

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Uwaga! Projekt dostępny tylko w Z500.
Oznacza to, że ten projekt domu możesz zamówić jedynie jako inwestor indywidualny wyłącznie na naszej stronie internetowej z500.pl lub dzwoniąc na infolinię +48 22 355 15 55.
Prezentowany budynek stanowi ofertę zmiany technologii budowy z murowanej na drewnianą - szkieletową. Po złożeniu zamówienia, projektanci Z500 przygotowują profesjonalną dokumentację w drewnie. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii. Zmiana technologii może wiązać się również z dodatkowymi modyfikacjami układu wnętrza wynikającymi z wymogów konstrukcji drewnianej.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.

drewniany
koncepcja
dostępność projektu: 25 dni roboczych
3 970
