Gotowy projekt domu  - Parterowy dom z 4 sypialniami

Z395 HB

Parterowy dom z 4 sypialniami
H-BLOCK
koncepcja
dostępność projektu: 15 dni roboczych

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - Parterowy dom z 4 sypialniami

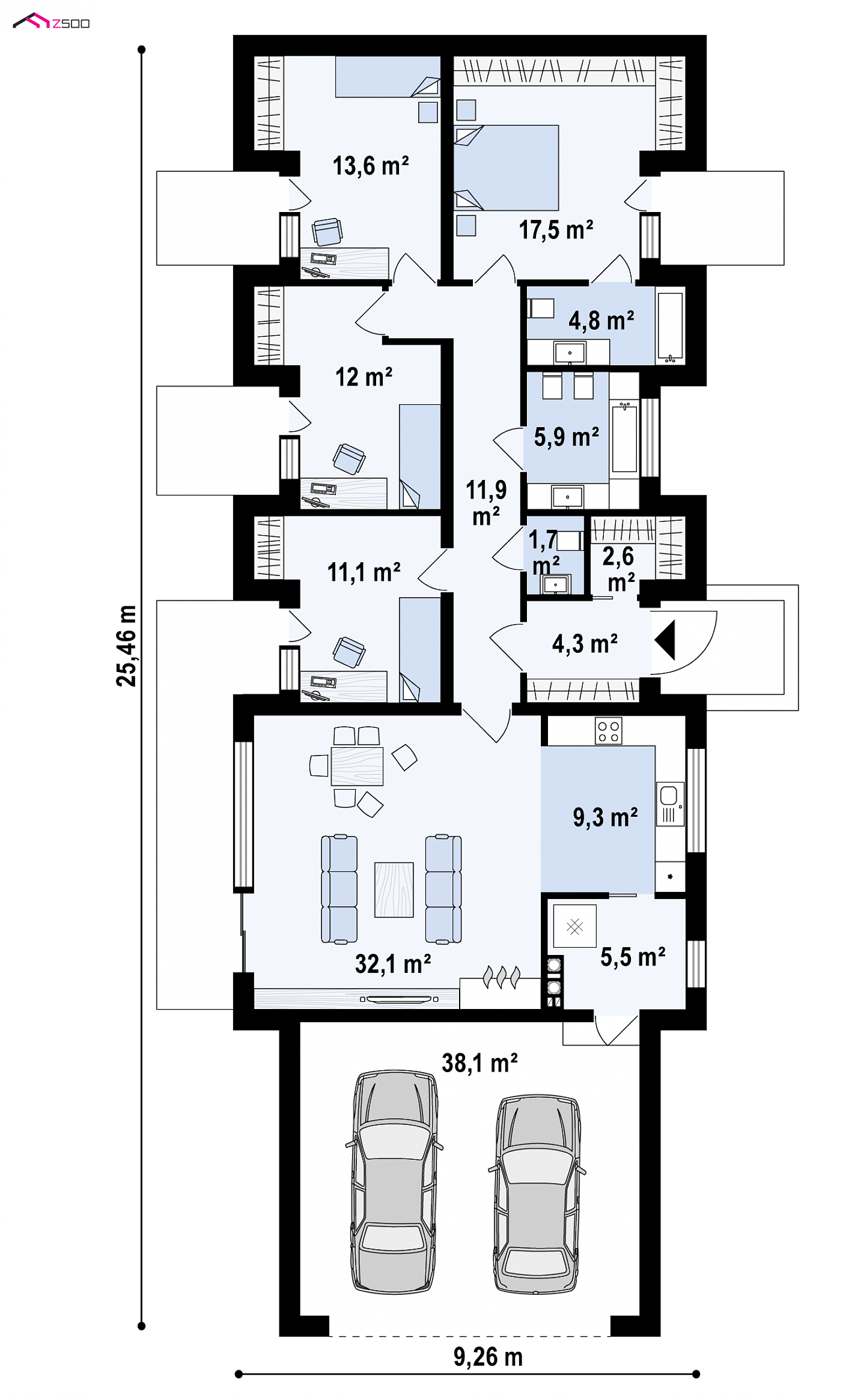

Parter 126,8 / 170,4

Pokój
13,6 m²
Pokój
17,5 m²
Pokój
12,0 m²
Łazienka
4,8 m²
Łazienka
5,9 m²
WC
1,7 m²
Pokój
11,1 m²
Sień
4,3 m²
Garderoba
2,6 m²
Hol
11,9 m²
Salon
32,1 m²
Kuchnia
9,3 m²
Pomieszczenie gospodarcze
5,5 m²
Garaż
38,1 m²
sprawdź
powierzchnię
sprawdź
odległość
odbicie
lustrzane
Gotowy projekt domu  - Parterowy dom z 4 sypialniami

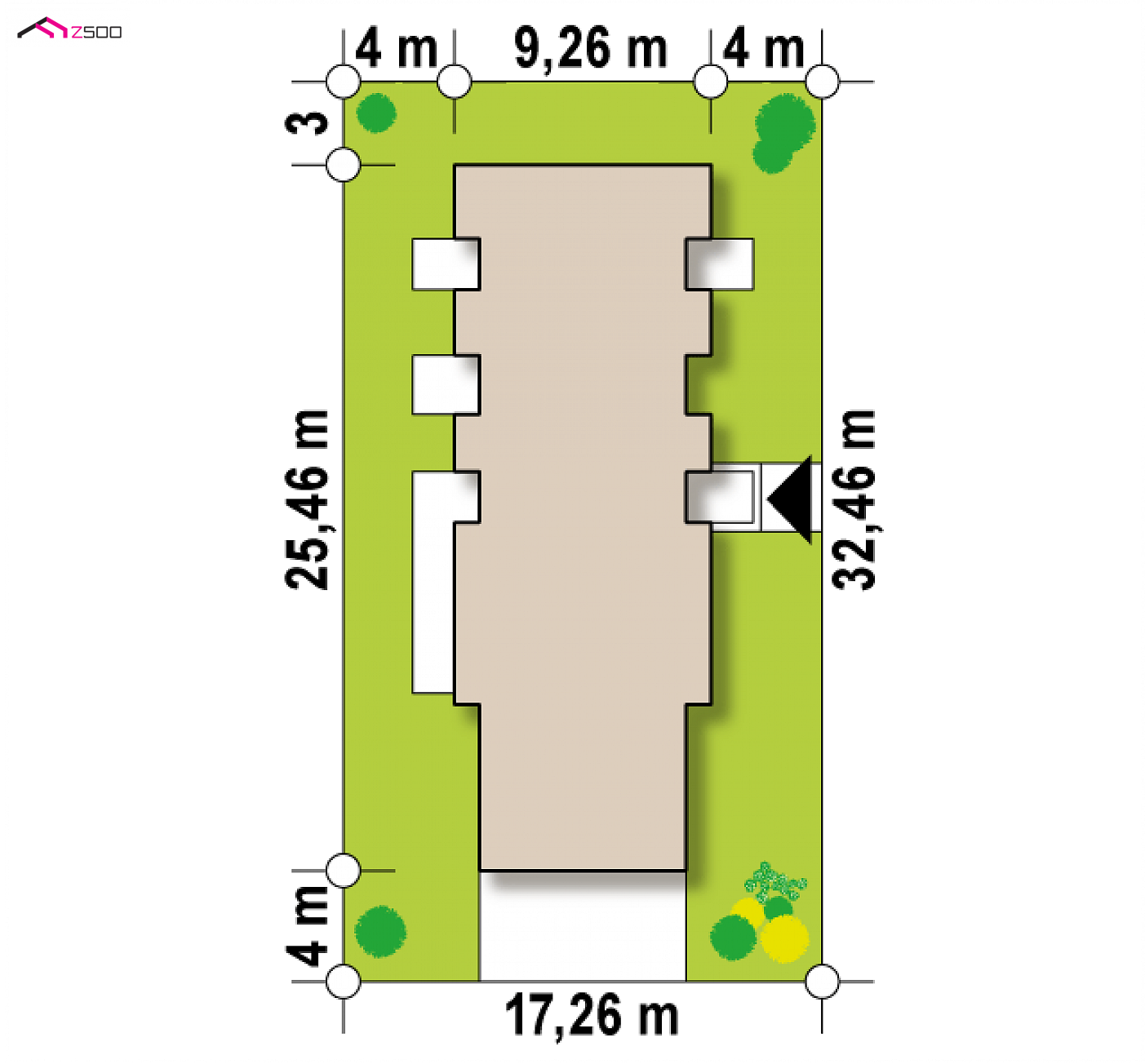

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
17,26 m
długość
32,46 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
9,26 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
126,8 / 170,4 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
225,0 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Powierzchnia garażu
38,1 m²
Kubatura
457,5 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
6,59 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
25° / 3°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
199,73 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,31 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
17,26 x 32,46 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
H-BLOCK
Strop
H-BLOCK
Dach
dachówka, blachodachówka, blacha
technologia
H-BLOCK

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
pompa ciepła, rekuperacja, ogrzewanie podłogowe
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
H-BLOCK
koncepcja
dostępność projektu: 15 dni roboczych

Z395 HB jest propozycją domu parterowego, z tradycyjnym dachem dwuspadowym i dwustanowiskowym garażem. Jego powierzchnia użytkowa wynosi 132m2, a dodatkową zaletę stanowi fakt, iż może on zostać wybudowany na wąskiej działce.

Bryła stanowi połączenie „nowoczesnej stodoły” z tradycyjnym dachem dwuspadowym. Jej nowatorska forma została wyrażona w ciemnym odcieniu elewacji, prostopadłościennej formie bryły, i podkreśleniu łączenia drewna brązowego z grafitowym.

Prosta, czysta forma obiektu, jest niewątpliwie dodatnią cechą prezentowanego Państwu projektu.

Parter, do którego, poprzez sień oraz wygodnie umieszczoną garderobę, prowadzi wejście frontowe, to jedyne piętro proponowanego Państwu budynku. Docenią to osoby starsze, które zazwyczaj nie są zainteresowane przemieszczaniem się po schodach pomiędzy strefą dzienną i nocną domu.

W skład strefy gospodarczej wchodzi kotłownia oraz dwustanowiskowy garaż, który możemy wykorzystać na ustawienie kosiarki, rowerów lub motoru, w przypadku gdy posiadamy jedno auto.

Wnętrze domu podzielono na strefę dzienną oraz nocną.

Z prawej strony od wejścia znajduje się aneks kuchenny, który sąsiaduje z pomieszczeniem gospodarczym, zaś ustawny salon z jadalnią i ciepłym kominkiem, służą jako miejsce rodzinnych spotkań. Podczas obchodzonych uroczystości, rozsuwane, szklane drzwi tarasowe idealnie powiększą strefę podejmowania gości o powierzchnię tarasu.

Część nocna, jako domowa przystań, zawiera 4 pokoje. Jeden z nich posiada prywatną łazienkę.

Z395 HB dedykowany jest dla rodziny z dwojgiem lub trojgiem dzieci, lubiącej nowoczesną architekturę i ceniącej indywidualne rozwiązania.

Przyszedł czas, kiedy własny dom możemy mieć nawet w 2 tygodnie. Wystarczy wybrać odpowiedni projekt (Z500) i zacząć rozglądać się za firankami. Zamiast cegły, na budowę przyjeżdżają gotowe elementy. Domy składa się już jak z klocków. W krajach takich jak Wielka Brytania, Niemcy, Szwecja, Norwegia, Japonia czy USA jest to bardzo popularny system budowy.

Technologia SIP - bo o niej tu mowa - żyje już od lat 30-tych XX wieku i z każdym rokiem przybywa jej zwolenników na całym świecie - także w Polsce. U nas wprowadza ją na rynek firma Solcraft®, która oferuje panele SIP nowej generacji: H-Block® i Thexpan®.

H-Block® i Thexpan® - polska myśl – światowe patenty

H-Block® i Thexpan® to innowacyjne, opatentowane systemy do budowy domów energooszczędnych i pasywnych.

H-Block® to izolacyjny panel konstrukcyjny zbudowana z pianki poliuretanowej, zamkniętej w konstrukcji skrzynkowej i trwale połączonej z okładziną drewnopochodną OSB. Lekki, ale bardzo wytrzymały, H-Block® stanowi materiał konstrukcyjny do budowy nośnych ścian, stropów, dachów i podłóg w budynkach mieszkalnych jedno- i wielorodzinnych. W przeciwieństwie do tradycyjnych paneli SIP, H-Block® został wzmocniony środnikami (żebrami) z OSB (H-Block®) lub sklejki (H-Blockplus®), a przestrzeń między nimi jest ściśle wypełniona pianką poliuretanową.

Thexpan® z kolei, jest pierwszą na świecie termodynamiczną płytą dachową. Składa się z dwóch blach osłonowych, miedzianych rur wymiennika ciepła ułożonych bezpośrednio pod blachą oraz poliuretanowej izolacji termicznej. Ukryte w dachu orurowanie pełni funkcję kolektora słonecznego, który zapewnia darmową ciepłą wodę użytkową, zasila pompę ciepła i odśnieża dach płaski, bez konieczności używania miotły. Wyglądem imituje powszechnie znaną blachę „na rąbek” - nie wymaga więc dodatkowego krycia.

Prezentowany budynek stanowi ofertę zmiany technologii budowy na H-Block®. Po złożeniu zamówienia, projektanci Z500 przygotowują profesjonalną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii. Zmiana technologii może wiązać się również z dodatkowymi modyfikacjami układu wnętrza wynikającymi z wymogów konstrukcji drewnianej.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Prezentowany budynek stanowi ofertę zmiany technologii budowy na H-Block®. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
