Gotowy projekt domu  - wariant w technologii H-Block firmy Solcraft

Z28 v2 HB

wariant w technologii H-Block firmy Solcraft
H-BLOCK
koncepcja
dostępność projektu: 15 dni roboczych

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt
Gotowy projekt domu  - wariant w technologii H-Block firmy Solcraft

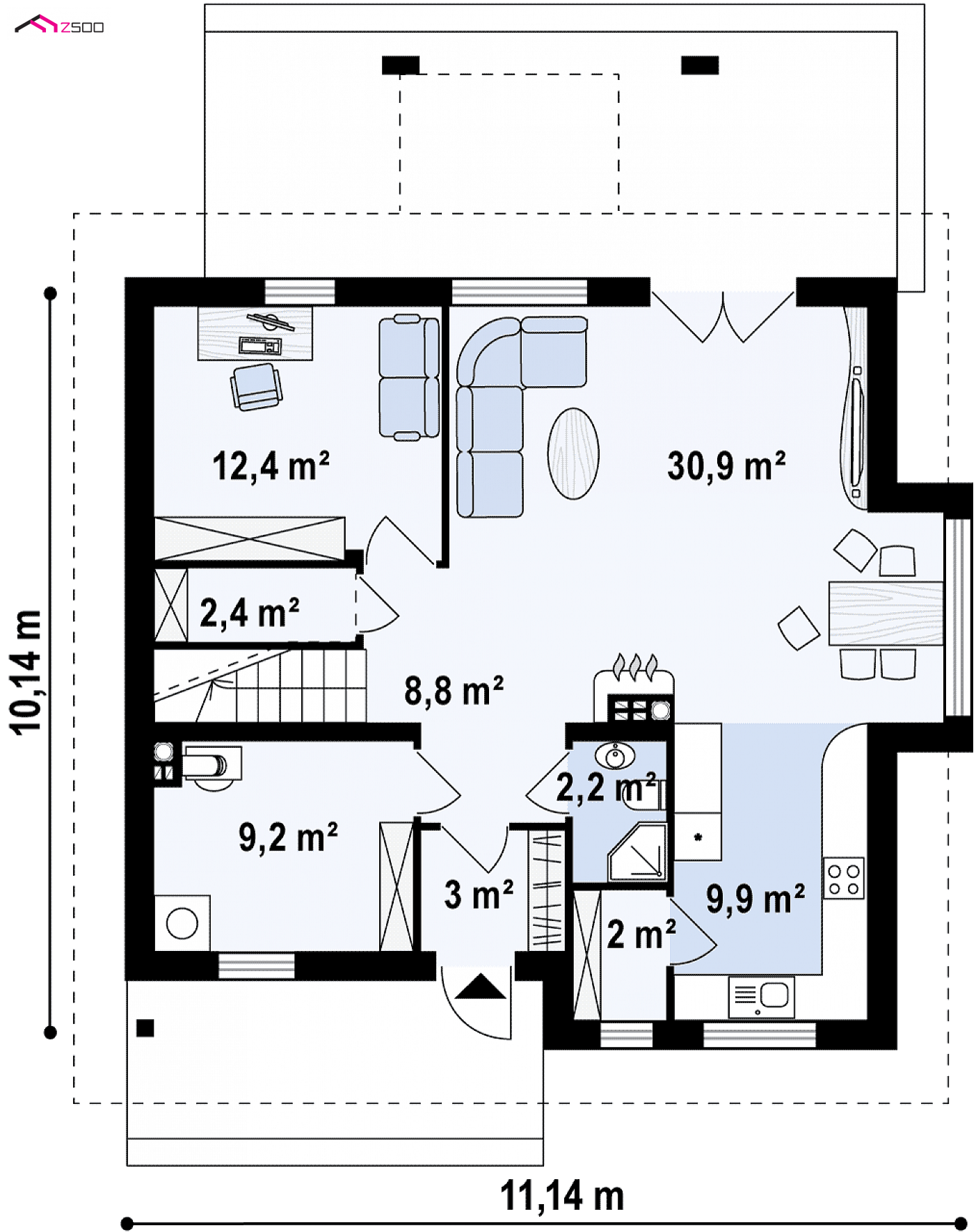

Parter 81,0

Kuchnia
9,9 m²
Salon+jadalnia
31,0 m²
Pokój
12,4 m²
Pom. gosp.
9,2 m²
Hol+schody
8,8 m²
Schowek
2,4 m²
Sień
3,0 m²
WC
2,2 m²
Spiżarka
2,0 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - wariant w technologii H-Block firmy Solcraft

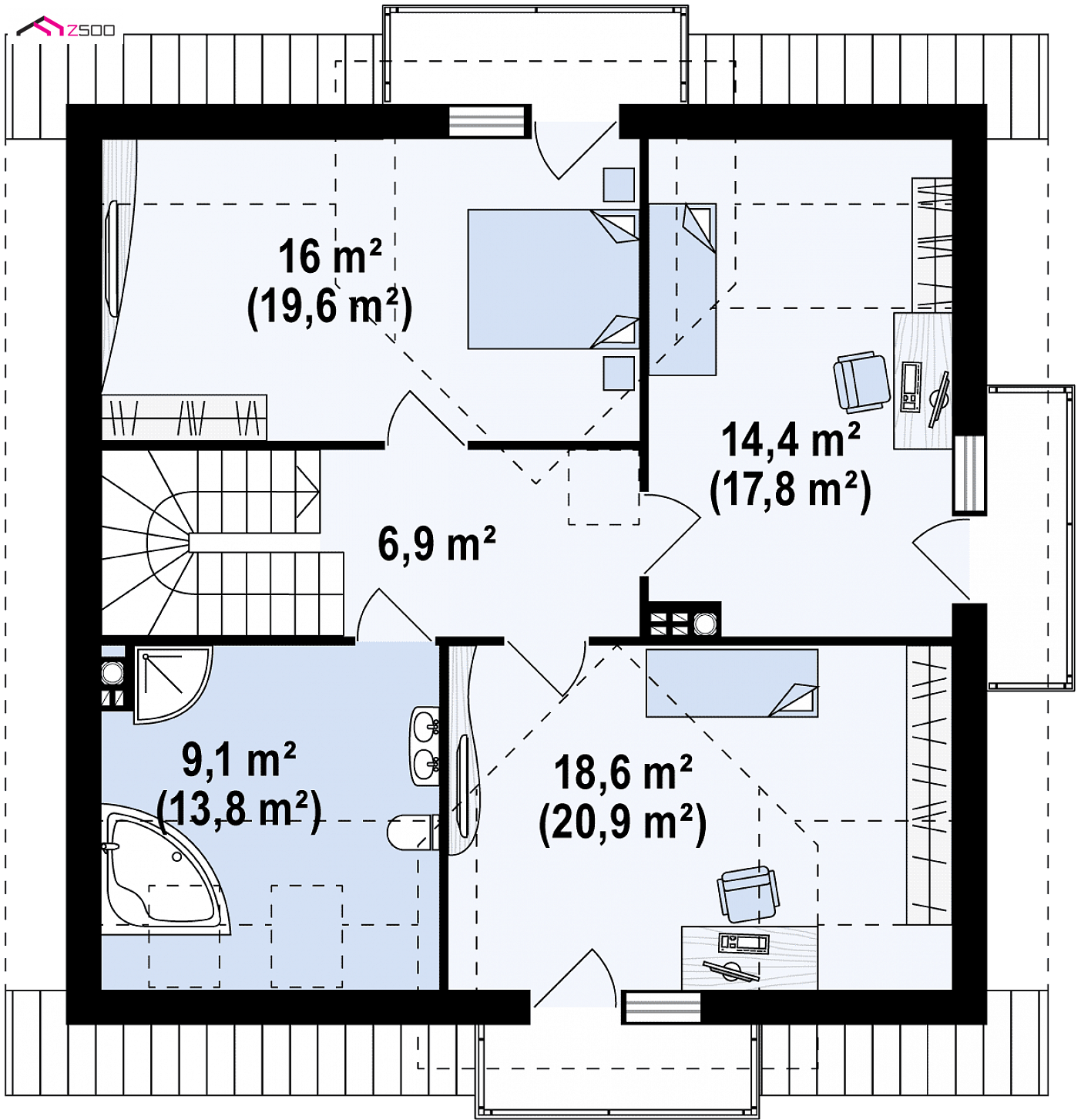

Poddasze 64,7 / 79,2

Pokój
14,1 m²
Pokój
18,6 m²
Pokój
16,0 m²
Łazienka
9,1 m²
Hol
6,9 m²
Balkon
 m²
Balkon
 m²
Loggia
 m²
odbicie
lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Gotowy projekt domu  - wariant w technologii H-Block firmy Solcraft

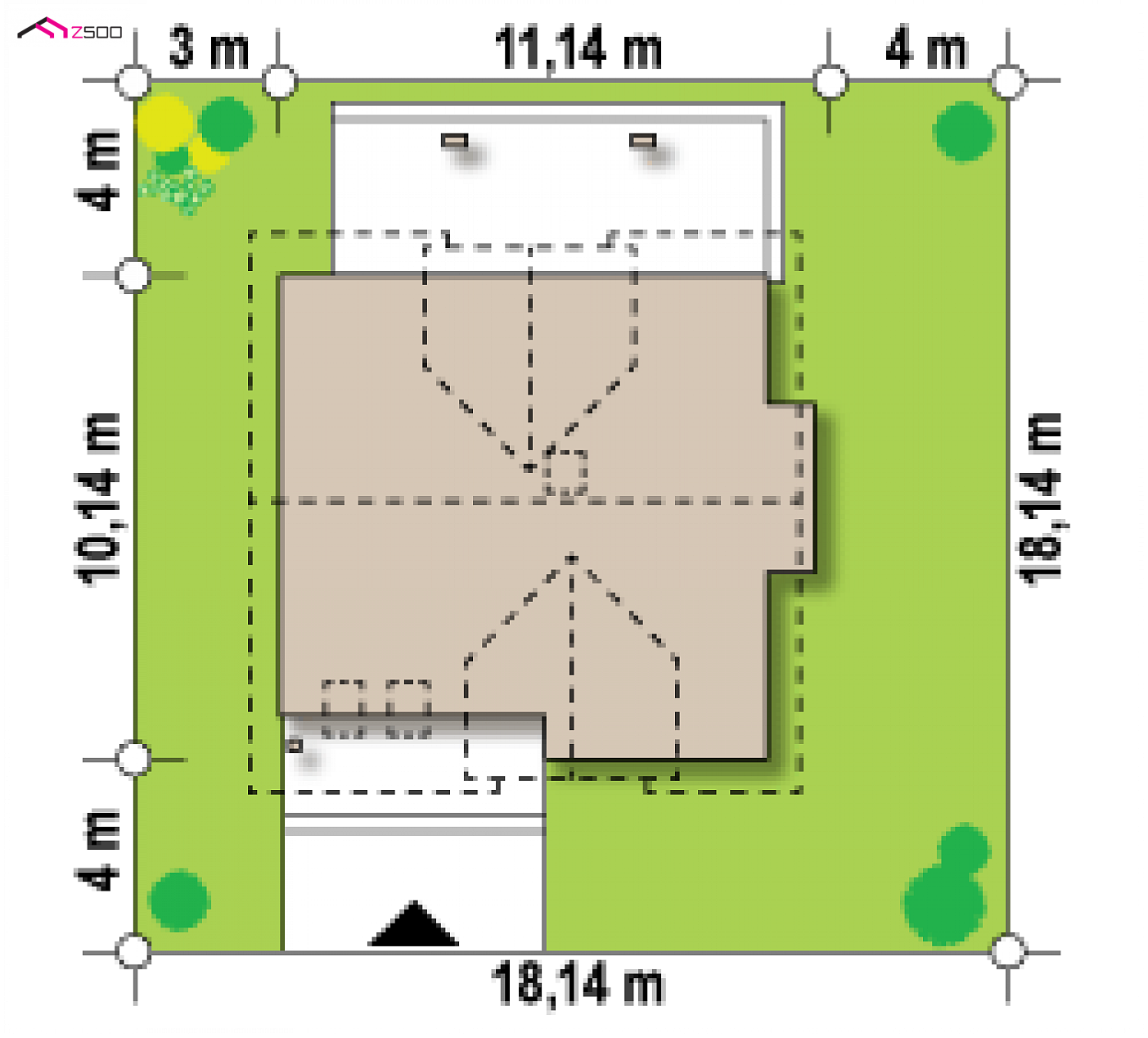

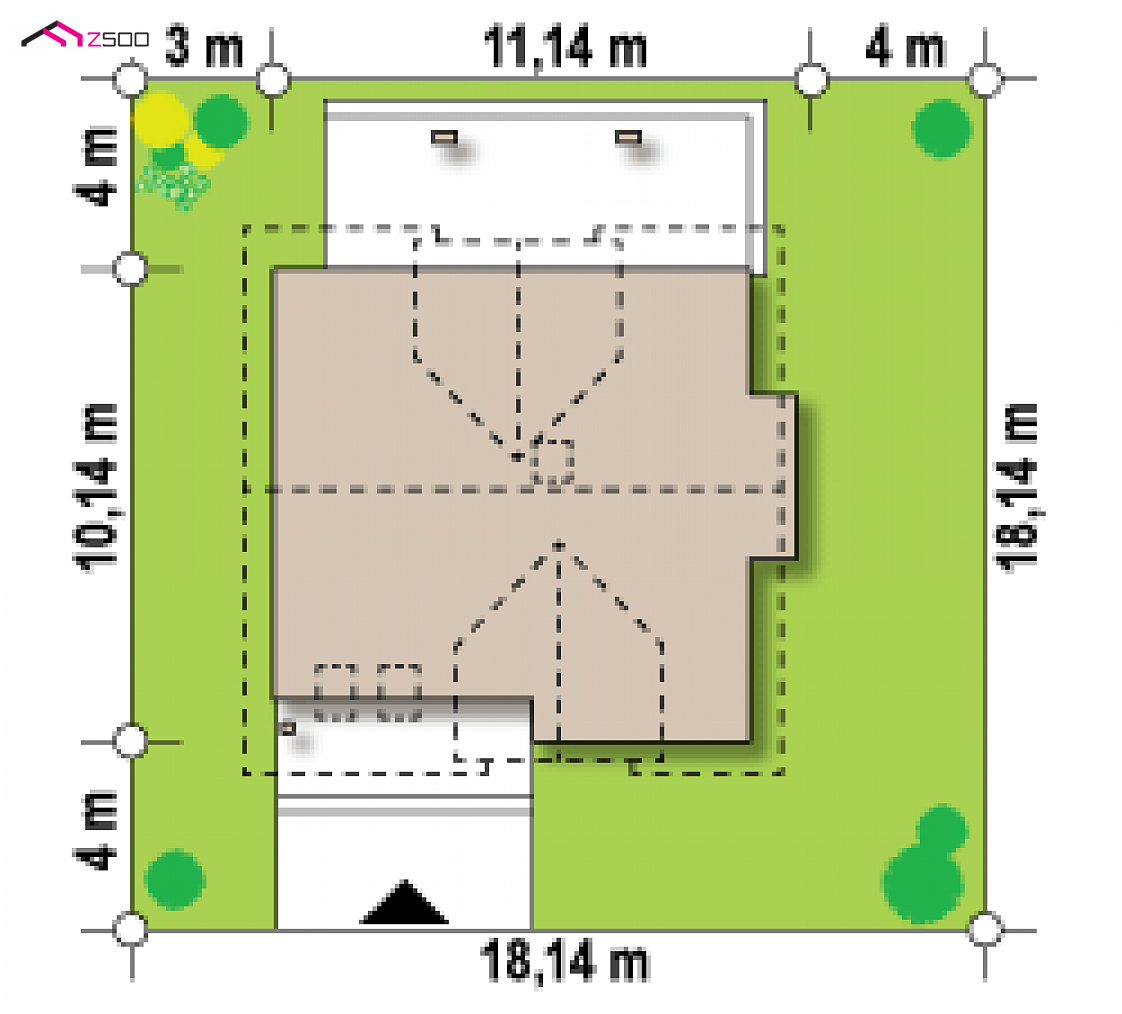

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość
18,14 m
długość
18,14 m
Wymiary elewacji frontowej
Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi
11,14 m

Powierzchnia i wymiary

Powierzchnia użytkowa / netto
145,7 / 160,2 m²
Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.
Powierzchnia zabudowy
106,4 m²
Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.
Kubatura
396,5 m³
Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.
Wysokość domu
7,85 m
Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.
Kąt nachylenia dachu
35° / 35°
Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.
Powierzchnia dachu
167,9 m²
Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.
Wysokość ścianki kolankowej
0,9 m
Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.
Minimalne wymiary działki
18,14 x 18,14 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany
H-BLOCK
Strop
H-BLOCK
Dach
dachówka, blachodachówka
technologia
H-BLOCK

Projekt konstrukcji wykonany został przy założeniach:

  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza
pompa ciepła, rekuperacja, ogrzewanie podłogowe
Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

  • bezpośredni kontakt z architektem konsultacje z projektantem
  • najszybsza bezpłatna wysyłka oszczędzasz 20 zł
  • zgoda autorska na zmiany w projekcie
  • wygodna teczka na dokumenty
  • gratis do każdego projektu zestawy projektów dodatkowych
H-BLOCK
koncepcja
dostępność projektu: 15 dni roboczych

Z58v2 HB to klasyczna bryła w nowoczesnym wydaniu.

Strefa dzienna zlokalizowana na parterze, to salon z kominkiem w kompozycji otwartej z jadalnią i kuchnią. Z salonu szerokie drzwi balkonowe prowadzą na zadaszony taras. W programie funkcjonalnym na tej kondygnacji przewidziano także niewielką łazienkę z miejscem na kabinę prysznicową oraz dodatkowy pokój, który może pełnić funkcje gabinetu. Również na parterze znalazło się duże, ustawne pomieszczenie gospodarcze daje możliwość dostosowania budynku do ogrzewania piecem na paliwo stałe (ekogroszek, olej, węgiel, itp.).

Na piętrze znajdują się ogólnodostępna łazienka oraz trzy wygodne sypialnie, doświetlone przez duże okna balkonowe. W każdym z pokoi zostały zaplanowane miejsca na pojemne szafy.

Przyszedł czas, kiedy własny dom możemy mieć nawet w 2 tygodnie. Wystarczy wybrać odpowiedni projekt (Z500) i zacząć rozglądać się za firankami. Zamiast cegły, na budowę przyjeżdżają gotowe elementy. Domy składa się już jak z klocków. W krajach takich jak Wielka Brytania, Niemcy, Szwecja, Norwegia, Japonia czy USA jest to bardzo popularny system budowy.

Technologia SIP - bo o niej tu mowa - żyje już od lat 30-tych XX wieku i z każdym rokiem przybywa jej zwolenników na całym świecie - także w Polsce. U nas wprowadza ją na rynek firma Solcraft®, która oferuje panele SIP nowej generacji: H-Block® i Thexpan®.

H-Block® i Thexpan® - polska myśl – światowe patenty

H-Block® i Thexpan® to innowacyjne, opatentowane systemy do budowy domów energooszczędnych i pasywnych.

H-Block® to izolacyjny panel konstrukcyjny zbudowana z pianki poliuretanowej, zamkniętej w konstrukcji skrzynkowej i trwale połączonej z okładziną drewnopochodną OSB. Lekki, ale bardzo wytrzymały, H-Block® stanowi materiał konstrukcyjny do budowy nośnych ścian, stropów, dachów i podłóg w budynkach mieszkalnych jedno- i wielorodzinnych. W przeciwieństwie do tradycyjnych paneli SIP, H-Block® został wzmocniony środnikami (żebrami) z OSB (H-Block®) lub sklejki (H-Blockplus®), a przestrzeń między nimi jest ściśle wypełniona pianką poliuretanową.

Thexpan® z kolei, jest pierwszą na świecie termodynamiczną płytą dachową. Składa się z dwóch blach osłonowych, miedzianych rur wymiennika ciepła ułożonych bezpośrednio pod blachą oraz poliuretanowej izolacji termicznej. Ukryte w dachu orurowanie pełni funkcję kolektora słonecznego, który zapewnia darmową ciepłą wodę użytkową, zasila pompę ciepła i odśnieża dach płaski, bez konieczności używania miotły. Wyglądem imituje powszechnie znaną blachę „na rąbek” - nie wymaga więc dodatkowego krycia.

Prezentowany budynek stanowi ofertę zmiany technologii budowy na H-Block®. Po złożeniu zamówienia, projektanci Z500 przygotowują profesjonalną. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii. Zmiana technologii może wiązać się również z dodatkowymi modyfikacjami układu wnętrza wynikającymi z wymogów konstrukcji drewnianej.

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

  • Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
  • Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
  • Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
  • Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

Prezentowany budynek stanowi ofertę zmiany technologii budowy na H-Block®. Podane poniżej wartości odnośnie powierzchni, wymiarów zewnętrznych i wewnętrznych mogą ulec zmianie w zakresie +/-10% z uwagi na zmianę technologii.
W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.
Niezbędna jest przedpłata w wysokości 50% ceny projektu domu.
Przedpłata jest bezzwrotna w razie anulowania zamówienia lub zwrotu/wymiany projektu.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
