Z273 D a odbicie lustrzane

Name: Z273 D a
Brand: Z500
Price: 2136.00 PLN
Availability: InStock

Powiększona wersja projektu z273 z kotłownią na paliwo stałe

drewniany

dostępność projektu: 3 dni robocze

2 670 zł

2 136 zł

Oszczędzasz 534 zł

20% RABATU + WAKACYJNA NIESPODZIANKA OD Z500!

Gotowy projekt domu Z273 D a - Powiększona wersja projektu z273 z kotłownią na paliwo stałe

Porozmawiaj z architektem, który projektował ten dom

+48 725 000 005

pon. - pt.: 8:00 - 19:00

zapytaj o projekt

Parter 96,2 / 101,1 m²

odbicie
lustrzane

Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.

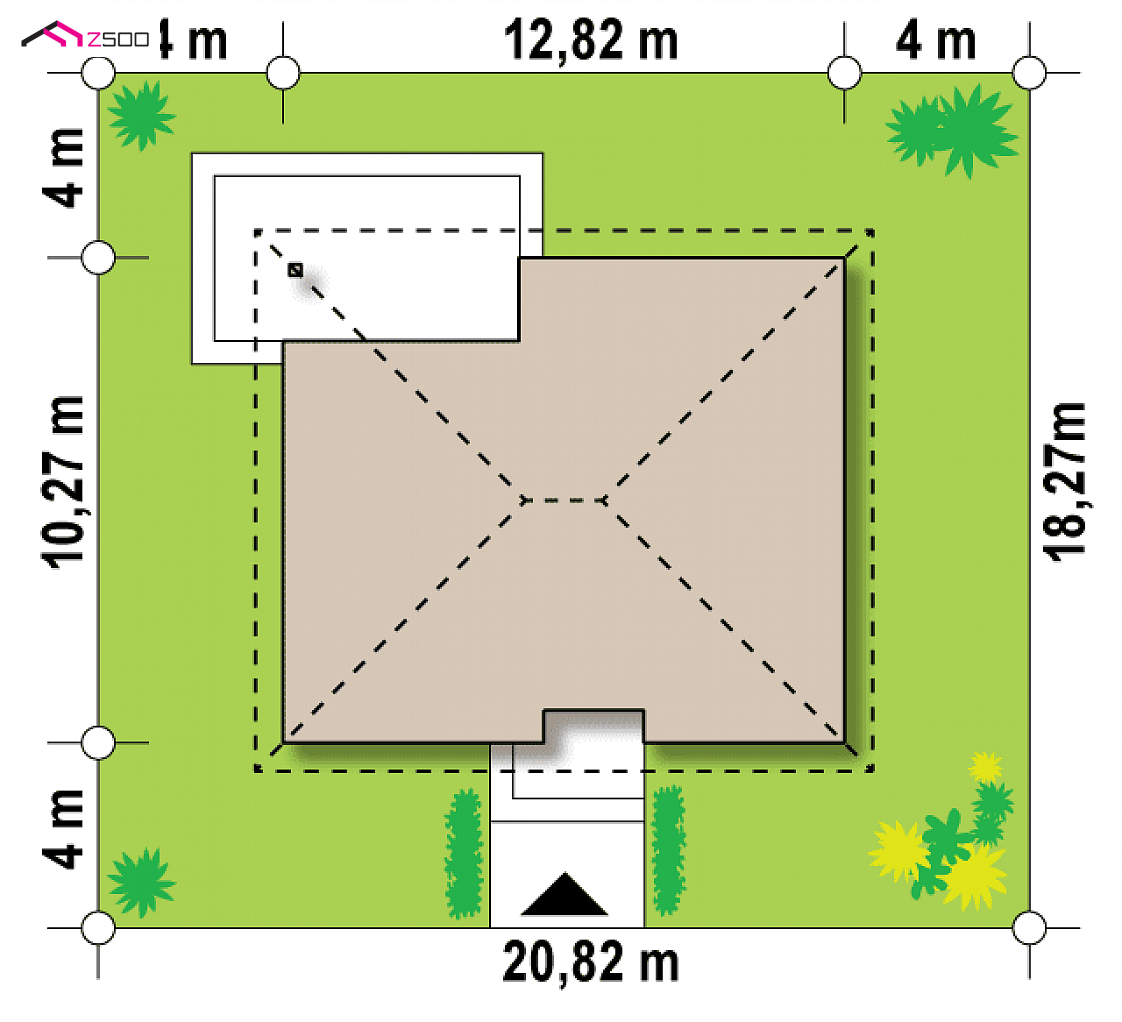

Minimalne wymiary działki - wymiary, które musi mieć działka, żeby dom mógł być postawiony zgodnie z przepisami
Minimalne wymiary działki

szerokość

20,82 m

długość

18,27 m

Wymiary elewacji frontowej

Wymiary elewacji frontowej - wymiary przedniej fasady budynku wraz z podmurówką wyłączając powierzchnie okien i drzwi

12,82 m

Pliki do pobrania:

Powierzchnia i wymiary

Powierzchnia użytkowa / netto

96,2 / 101,1 m²

Powierzchnia użytkowa: Powierzchnia wszystkich pomieszczeń z wyłączeniem pomieszczenia technicznego, garażu, pomieszczenia gospodarczego, strychu. Przy obmiarach nie uwzględnia się tynków i okładzin ściennych.
Powierzchnia netto: Jest to powierzchnia wszystkich pomieszczeń budynku mierzona w poziomie podłogi z uwzględnieniem tynków i okładzin ścian. Nie pomniejsza się powierzchni pomieszczeń o zmiennej wysokości – np. na poddaszu. Prościej mówiąc – to tak jak by rozłożyć we wszystkich pomieszczeniach wykładzinę na podłodze.
Do powierzchni użytkowej nie wliczamy: garaży, pomieszczeń technicznych i gospodarczych, kotłowni, nieużytkowych strychów, poddaszy do późniejszej adaptacji na cele mieszkalne, ogrodów zimowych i składzików ogrodowych znajdujących się poza budynkiem.

Powierzchnia zabudowy

119,2 m²

Powierzchnia zabudowy: Jest to powierzchnia obrysu ścian zewnętrznych budynku. Do powierzchni zabudowy nie wlicza się: podziemnych części budynku, pochylni samochodowych, schodów zewnętrznych, ganków, daszków nad wejściami, galerii oraz wszelkich nadwieszeń kondygnacji. Ale uwzględnia się np. ogrody zimowe lub inne elementy przybudowane.

Kubatura

265 m³

Kubatura: Objętość pomieszczeń, czyli powierzchnia pomieszczeń pomnożona przez wysokość danej kondygnacji. Do obliczenia kubatury przyjęliśmy wysokość liczoną od podłogi – od spodu stropu lub do spodu stropodachu.

Wysokość domu

6,44 m

Wysokość domu - wysokość liczona od poziomu gruntu do kalenicy bądź attyki.

Kąt nachylenia dachu

25°

Kąt nachylenia dachu - kąt nachylenia dachu w stosunku do podłoża.

Powierzchnia dachu

183,67 m²

Powierzchnia dachu - łączna powierzchnia dachu z wyłączeniem okien dachowych.

Wysokość ścianki kolankowej

0,55 m

Wysokość ścianki kolankowej - ściana dobudowywana na wieću (szczycie budynku), podnosząca dach w celu zwiększenia powierzchni użytkowej poddasza.

Minimalne wymiary działki

20,82 x 18,27 m

Powierzchnia użytkowa liczona zgodnie z rozporządzeniem ministra z dnia 25 kwietnia 2012 dowiedz się więcej.

Technologia i konstrukcja

Ściany

szkielet drewniany

Strop (parter)

wiązary

Dach

blacha, blachodachówka, dachówka

technologia

drewniany

Projekt konstrukcji wykonany został przy założeniach:

III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m²)
III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m²)
głębokość przemarzania gruntu hz = 1,2m
budynek zaliczono do I-ej kategorii geotechnicznej
obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa

Termoizolacyjność

Instalacja grzewcza

paliwo stałe, rekuperacja

Instalacja grzewcza - przewidziany typ ogrzewania dla projektu

Energia pierwotna (Ep)

91,4 kWh/m²/rok

Energia pierwotna (Ep) - ilość energii wydobytej u źródła i potrzebnej do pokrycia zapotrzebowania na ogrzanie domu, przygotowanie ciepłej wody użytkowej, wentylację mechaniczną klimatyzację.

Energia końcowa (Ek)

76,8 kWh/m²/rok

Energia końcowa (Ek) - ilość energii, którą należy zakupić do ogrzawania domu, przygotowania ciepłej wody użytkowej, wentylacji mechanicznej i klimatyzacji. Ściślej, jest to energia w przeliczeniu na 1 m² na rok.

Projekt zgodny z aktualnymi warunkami technicznymi.

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

KALKULACJA SZACUNKOWA Z273

wg cennika sekocenbud 2018/08

	Ceny średnie	Ceny minimalne
Stan surowy zamknięty	159 324 zł	135 601 zł
Instalacje	42 848 zł	36 468 zł
Prace wykończeniowe	43 643 zł	37 144 zł
Razem:	245 815 zł	209 213 zł

Ten dom możesz postawić metodą gospodarczą za:

172 340,63 zł

Kalkulacje szacunkowe w Z500 sporządzane są dla etapu tzw. "Stanu Deweloperskiego", dlatego kwoty mogą się różnić od cen podawanych na innych stronach.

bezpośredni kontakt z architektem konsultacje z projektantem
najszybsza bezpłatna wysyłka oszczędzasz 20 zł
zgoda autorska na zmiany w projekcie
wygodna teczka na dokumenty
gratis do każdego projektu zestawy projektów dodatkowych

drewniany

dostępność projektu: 3 dni robocze

2 670 zł

2 136 zł

Oszczędzasz 534 zł

Z273 to kompaktowy dom parterowy o prostej bryle przekrytej dachem kopertowym.

Do domu wchodzimy z podcienia wejściowego. W sieni zaplanowano miejsce na pojemną szafę. Dalej możemy dostać się na lewo do części reprezentacyjnej lub na prawo do strefy prywatnej domowników. Część dzienna to komfortowy salon z jadalnią, centralnie umieszczonym kominkiem, dużymi przeszkleniami oraz wyjściem na zadaszony taras. Całość dopełnia ustawna, wygodna kuchnia. W drugiej części domu zaprojektowano trzy podobnej wielkości pokoje. Dwie łazienki podniosą komfort użytkowania. Duża z oknem, mniejszą w razie potrzeby można zamienić na garderobę, spiżarnię czy podręczny schowek.

Zaletą projektu jest prosta konstrukcja - tylko jedna ściana konstrukcyjna wewnątrz pozwala na niemal dowolną aranżację wnętrza. Plusem jest też jeden pion kominowy, co obniża koszt realizacji.

Z273 D a to wersja projektu poszerzona o 90cm. Kotłownia na paliwo stałe oraz powiększony salon.

Ten projekt występuje na rynku również pod nazwą:

- WAE1991
- TQZ-821

ArchiCAD - wyspecjalizowany program graficzny CAD

Czy wiesz, że Twój projekt wykonaliśmy w najlepszym i najnowszym programie projektowym? Zobacz jakie korzyści niesie to dla Twojej dokumentacji:

Dokładny i bezbłędny projekt – architekt projektując Twój dom może dokładnie obejrzeć budynek z każdej strony dzięki wirtualnej bryle 3D. Takie rozwiązanie pozwala na proste sprawdzenie projektowanego domu i wykrycie niedoskonałości już na początkowym etapie projektowania.
Ustawne i przemyślane pomieszczenia – dzięki wirtualnemu widokowi 3D architekt podczas projektowania może „wejść” do planowanego budynku i na własne oczy sprawdzić komfort pomieszczeń.
Optymalne koszty budowy - nasze budynki tworzone są w modelu BIM co pozwala na lepsze kontrolowanie kosztów budowy, wydajności energetycznej budynku a nawet akustyki budynku.
Detale projektowe ułatwiające budowę – newralgiczne miejsca domu oraz niektóre detale przedstawione są na dokumentacji w formie rysunku 3D. Dzięki temu dokumentacja jest bardziej czytelna a wykonawca rozumie jak prawidłowo wybudować dom.

Dodatkowe informacje o projekcie i zamówieniu

W projekcie sposób ogrzewania jest dostosowany do możliwości pomieszczenia. Jeśli nie ma możliwości zastosowania grzejnika/-ów wówczas stosujemy ogrzewanie podłogowe.

Uwaga! Prezentowane wizualizacje przedstawiają jedną z wielu możliwości ostatecznego wykończenia budynku. Należy je traktować jako grafiki poglądowe, które mają na celu przedstawienie autorskiej wizji architektonicznej. Mimo, iż wizualizacje odwzorowują bardzo realistycznie budynek czy wnętrze, to szczegółowe rozwiązania w opracowanej dokumentacji mogą się w niewielkim stopniu różnić od wizualizacji. Zabrania się wykorzystywania wizualizacji bez naszej pisemnej zgody.

Produkty marki Z500™ objęte są prawami autorskimi zgodnie z ustawą o prawie autorskim i prawach pokrewnych (Dziennik Ustaw nr 24 poz. 83 z dnia 23.02.1994) zastrzega prawa autorskie i zakazuje wykorzystywania tego produktu do celów handlowych, reklamy oraz wprowadzania w nim zmian ponad wymienione w projekcie bez wiedzy i zgody podmiotu reprezentującego. Nabycie oryginalnego projektu w czterech egzemplarzach obejmuje prawo zastosowania go do budowy tylko jednego domu wyłącznie na terenie Polski. Reprezentantem marki Z500™ w Polsce jest podmiot Z500 Sp. z o.o.
