Z4 D bl GP

92 + 25
345  tys. zł
Wersja w technologii drewnianej bez lukarn, garaż boczny z dachem dwuspadowym
Warianty: 4
Komentarze: 0
4 510
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
Gotowy projekt domu Z4 D bl GP - Wersja w technologii drewnianej bez lukarn, garaż boczny z dachem dwuspadowym
Gotowy projekt domu Z4 D bl GP - Wersja w technologii drewnianej bez lukarn, garaż boczny z dachem dwuspadowym
Gotowy projekt domu Z4 D bl GP - Wersja w technologii drewnianej bez lukarn, garaż boczny z dachem dwuspadowym
Gotowy projekt domu Z4 D bl GP - Wersja w technologii drewnianej bez lukarn, garaż boczny z dachem dwuspadowym
kontakt z architektem
zadzwoń +48 22 355 15 55
lub napisz
zmiany
dopasuj projekt do swoich potrzeb
finansowanie
przygotujemy ofertę kredytu
Powierzchnia użytkowa / netto
91,8 / 158,1 m²
Powierzchnia zabudowy
97,2 m²
Powierzchnia garażu
25,0 m²
Kubatura
386,07 m³
Wysokość domu
8,37 m
Kąt nachylenia dachu
42°
Powierzchnia dachu
119,37 m²
Wysokość ścianki kolankowej
1 m
Minimalne wymiary działki
20,1 x 16,42 m
Strop (parter)
wiązary
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
drewniany
Konstrukcja dachu
wiązary prefabrykowane
Konstrukcja zgodna z normami Eurokod.
Projekt konstrukcji wykonany został przy założeniach:
  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Instalacja grzewcza
kocioł na gaz
Instalacja CWU
kocioł na gaz, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
53,41 kWh/m²/rok
Energia końcowa (Ek)
53,05 kWh/m²/rok

Dom Z4 D bl GP na pewno spodoba się tym którzy szukają budynku małego, prostego, funkcjonalnego oraz taniego w budowie i eksploatacji. Prosta, zaplanowana na rzucie zbliżonym do kwadratu, z dostawionym garażem jednostanowiskowym, bryła budynku przykryta jest dwuspadowym dachem. Elewację frontową urozmaica zadaszenie nad wejściem.

Układ funkcjonalny domu – mimo niewielkiej powierzchni jest bardzo funkcjonalny. Na parterze usytuowano obszerny pokój dzienny z centralnie usytuowanym kominkiem oraz przejściem do kuchni. Na parterze zaprojektowano również WC z przejściem do pomieszczenia gospodarczego. Na piętrze zaprojektowano 3 sypialnie oraz jasną łazienkę. Nad garażem zaprojektowano strych który można zaadaptować na dodatkowe pomieszczenie.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1598
  • - TYF-195
  • - SZ5 Z4 D bl GP CE (DOM OZ7-89)

KALKULACJA SZACUNKOWA Z4 D bl GP

wg cennika sekocenbud 1 kw. 2024
Ceny średnieCeny minimalne
Stan zerowy 62 757 56 033
Stan surowy otwarty 224 879 200 785
Stan surowy zamknięty 57 527 51 364
Instalacje 73 217 65 372
Prace wykończeniowe 104 595 93 388
Razem522 975 466 942
Ten dom możesz postawić metodą gospodarczą już za:
435 813
zawsze aktualny

Kosztorys szczegółowy
zestawienie materiałów

Jeżeli chcesz mieć aktualny kosztorys oraz łatwo dopasować go do swojej budowy i realnych wydatków, wybierz edytowalny Pakiet Kosztorysowy+

Parter 54,8 / 83,2

Rysuj odbicie lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wersja w technologii drewnianej bez lukarn, garaż boczny z dachem dwuspadowym
przestronny salon
wydzielona kuchnia
zadaszenie nad wejściem
Sień
3,2 m²
Hol
3,2 m²
Kuchnia
9,0 m²
WC
3,3 m²
Salon
36,0 m²
Garaż
25,0 m²
Pomieszczenie gospodarcze
3,5 m²

Strych brak

Rysuj odbicie lustrzane
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Wersja w technologii drewnianej bez lukarn, garaż boczny z dachem dwuspadowym
strych / open space / dodatkowy pokój
ustawna łazienka
opcja zbliźniaczenia
Hol
5,0 m²
Pokój
11,7 m² / 15,4 m²
Pokój
7,7 m² / 10,5 m²
Pokój
6,2 m² / 10,1 m²
Łazienka
6,5 m² / 9,4 m²
Poddasze nieużytkowe - strych
24,5 m²

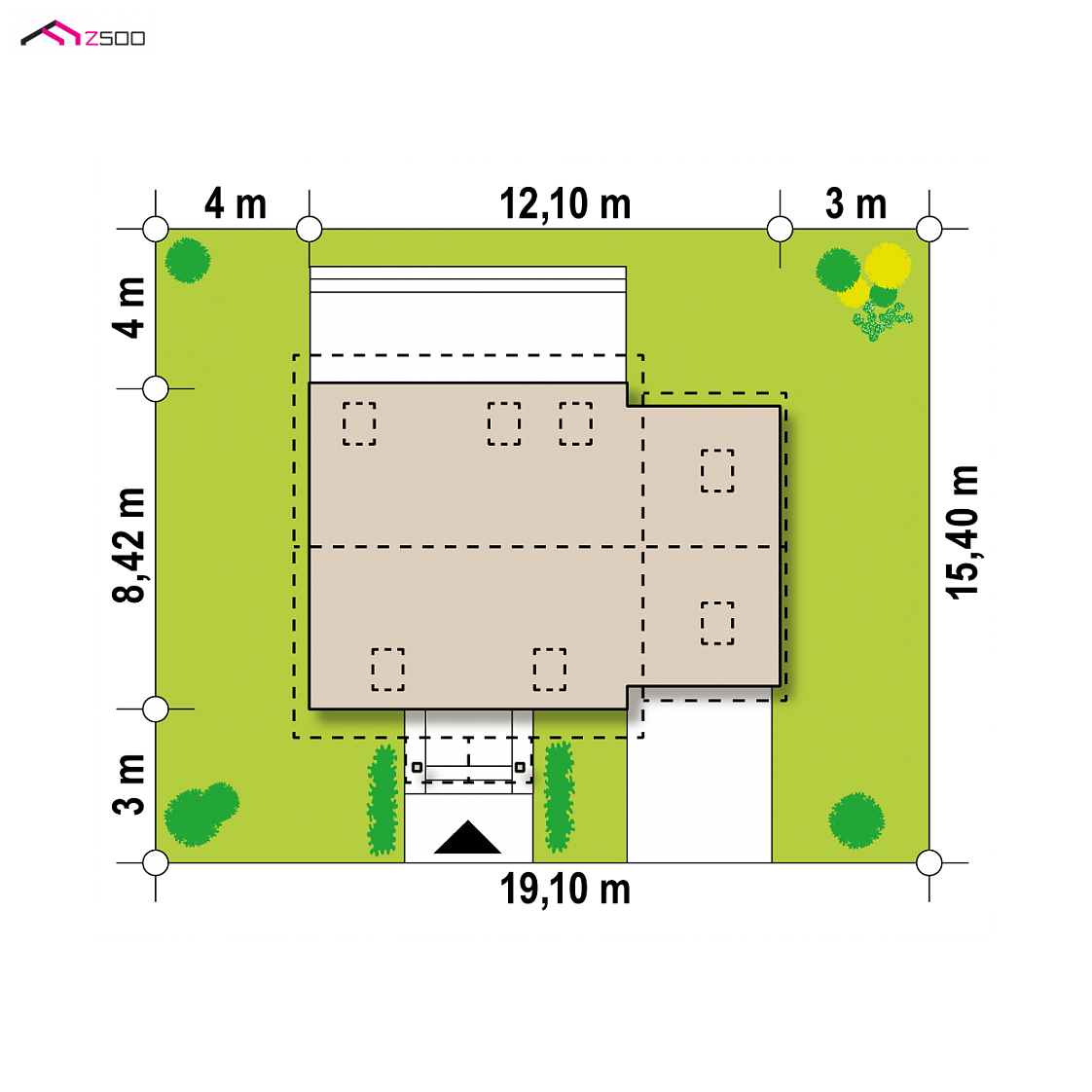

Działka

Gotowy projekt domu  - Wersja w technologii drewnianej bez lukarn, garaż boczny z dachem dwuspadowym
Minimalne wymiary działki
szerokość
20,1 m
długość
16,42 m
Wymiary elewacji frontowej
12,1 m
Sprawdź czy pasuje na Twoją działkę
Chcesz wybudować dom według tego projektu lecz nie wiesz czy możesz na swojej działce? Zamów analizę warunków zabudowy.
