Z162 v3

112
395  tys. zł
Projekt z kuchnią od strony ogrodu, kotłownią na paliwo stałe i rekuperatorem.
Warianty: 6
Komentarze: 0
4 210
Dostępność: 3 dni robocze
Porozmawiaj z architektem, który projektował ten dom
+48 22 355 15 55pon. - pt.: 8:00 - 19:00 lub napisz
kontakt z architektem
zadzwoń +48 22 355 15 55
lub napisz
zmiany
dopasuj projekt do swoich potrzeb
finansowanie
przygotujemy ofertę kredytu
Powierzchnia użytkowa / netto
112,0 / 132,8 m²
Powierzchnia zabudowy
89,2 m²
Kubatura
360,6 m³
Wysokość domu
8,51 m
Kąt nachylenia dachu
40°
Powierzchnia dachu
156,12 m²
Wysokość ścianki kolankowej
1,2 m
Minimalne wymiary działki
17,96 x 16,96 m
Strop (parter)
gęstożebrowy
Pokrycie dachu
gont/blacha/blachodachówka/dachówka
technologia
murowany
Konstrukcja dachu
więźba tradycyjna
Konstrukcja zgodna z normami Eurokod.
Projekt konstrukcji wykonany został przy założeniach:
  • III strefa wiatrowa dla H = 300m n.p.m. obciążenia wiatrem (300 N/m2)
  • III strefa śniegowa dla H = 300m n.p.m. obciążenia śniegiem (1200 N/m2)
  • głębokość przemarzania gruntu hz = 1,2m
  • budynek zaliczono do I-ej kategorii geotechnicznej
  • obliczeniowy graniczny opór podłoża gruntowego założono: mxQf = 150kPa
Instalacja grzewcza
kocioł na biomasę
Instalacja CWU
kocioł na biomasę, kolektory słoneczne
Rodzaj wentylacji
mechaniczna (rekuperacja)
Energia pierwotna (Ep)
23,25 kWh/m²/rok
Energia końcowa (Ek)
63,1 kWh/m²/rok

Z162v3 to wersja projektu z162 z kuchnia od strony ogrodu oraz kotłownią na paliwo stałe i rekuperacją. Dzięki konstrukcji układ funkcjonalny można dość łatwo zmienić i przenieść kuchnię w miejsce gabinetu, od frontu.


Ten projekt występuje na rynku również pod nazwą:

  • - WAE1587
  • - TZL-825
  • - SZ5 Z162 v3 CE (DOM OZ7-62)

KALKULACJA SZACUNKOWA Z162 v3

wg cennika sekocenbud 1 kw. 2024
Ceny średnieCeny minimalne
Stan zerowy 71 900 64 197
Stan surowy otwarty 257 643 230 038
Stan surowy zamknięty 65 909 58 847
Instalacje 83 884 74 896
Prace wykończeniowe 119 834 106 994
Razem599 169 534 972
Ten dom możesz postawić metodą gospodarczą już za:
499 308
zawsze aktualny

Kosztorys szczegółowy
zestawienie materiałów

Jeżeli chcesz mieć aktualny kosztorys oraz łatwo dopasować go do swojej budowy i realnych wydatków, wybierz edytowalny Pakiet Kosztorysowy+

Parter 60,4 / 65,1

Rysuj odbicie lustrzaneWyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Projekt z kuchnią od strony ogrodu, kotłownią na paliwo stałe i rekuperatorem.
Sień
3,1 m²
Hol
5,7 m²
Salon+jadalnia
24,0 m²
Kuchnia
12,6 m²
Gabinet
12,7 m²
Łazienka
2,3 m² / 2,6 m²
Pomieszczenie gospodarcze
0,0 m² / 4,5 m²

Poddasze 51,6 / 67,7

Rysuj odbicie lustrzaneWyczyść
pomiary
sprawdź
powierzchnię
sprawdź
odległość
Kliknij lub stuknij palcem na obrazku, aby rozpocząć pomiar.
Narysuj szkic na obrazku i kliknij następnie ikonę zapisu.
Szkic został wysłany poprawnie.
Gotowy projekt domu  - Projekt z kuchnią od strony ogrodu, kotłownią na paliwo stałe i rekuperatorem.
Hol
5,4 m²
Łazienka
7,6 m² / 9,3 m²
Pokój
9,5 m² / 12,5 m²
Pokój
15,2 m² / 18,5 m²
Pokój
10,7 m² / 13,1 m²
Pralnia
3,3 m² / 4,4 m²
Schody
0,0 m² / 4,5 m²

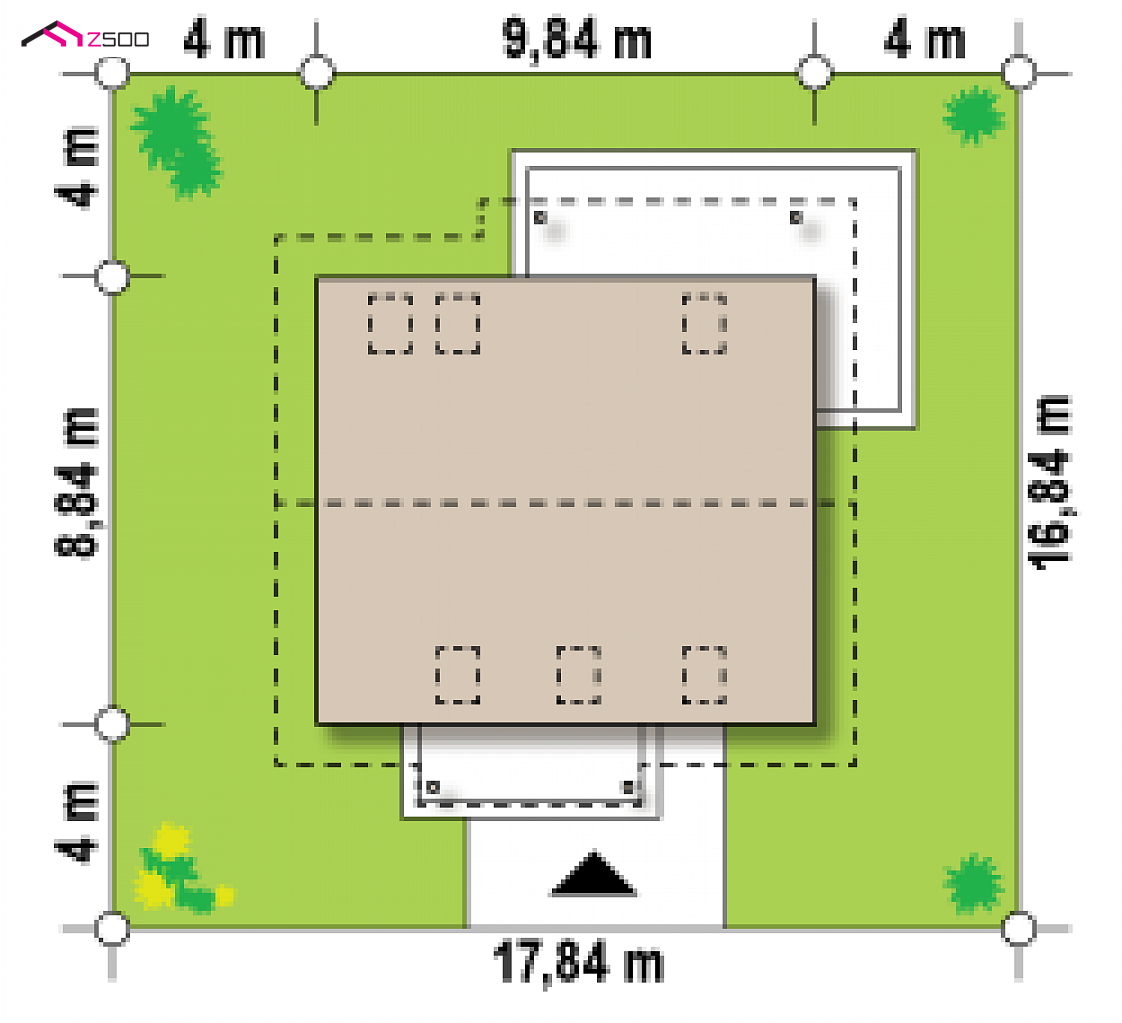

Działka

Gotowy projekt domu  - Projekt z kuchnią od strony ogrodu, kotłownią na paliwo stałe i rekuperatorem.
Minimalne wymiary działki
szerokość
17,96 m
długość
16,96 m
Wymiary elewacji frontowej
9,96 m
Sprawdź czy pasuje na Twoją działkę
Chcesz wybudować dom według tego projektu lecz nie wiesz czy możesz na swojej działce? Zamów analizę warunków zabudowy.
